故障现象：机屏幕显现出类似变频盒损坏的现象，屏幕黑屏，时而屏幕中间出现分割黑带，时而出现类似行场频不对的现象。
检修过程：针对类似行场频不对的现象，首先怀疑画中画高频头的问题，断开其两个数据线（SDA,DCL)，屏幕蓝屏，有字符。随后发现插上AV信号，图像的显现十分缓慢，好像是一分钟左右，屏幕由蓝屏逐渐显现出艳丽的图像，声音没有延迟现象。该机的视频信号的流程是，首先进入解码块，然后由解码块去变频盒（18H)盒进行变频，而后再回到解码块，输出三枪驱动，解码块--变频盒--解码块这个流程中的任何环节出现问题都可以造成此故障。
用示波器测量解码块的亮度信号输出没有延迟现象，解码块的变频的亮度信号输入同样没有延迟现象，证明了本机最容易出现问题的变频盒（18H）没有问题。围绕者解码块查找问题根源，测得解码块沙堡脉冲，各个供电，ABL,电平检查，解码块SDA,SCL均没有发现有延迟现象。。为什么单单解码块的三枪驱动输出有延迟现象，答案就是一个，CPU控制的结果。再仔细观察，发现键盘竟然不好用，并且TV节目没有颜色和声音，遥控器遥控效果呆滞，问题显然是数据线出错，导致CPU工作不正常。于是马上测量各个单元的SDA,SCL波形，很快发现通往中放盒的SDA,SCL波形不对，这个中放盒居然还包括丽音块，令人费解的是，去掉此盒的两组数据线，声音依然有，而且还能调整大小。。

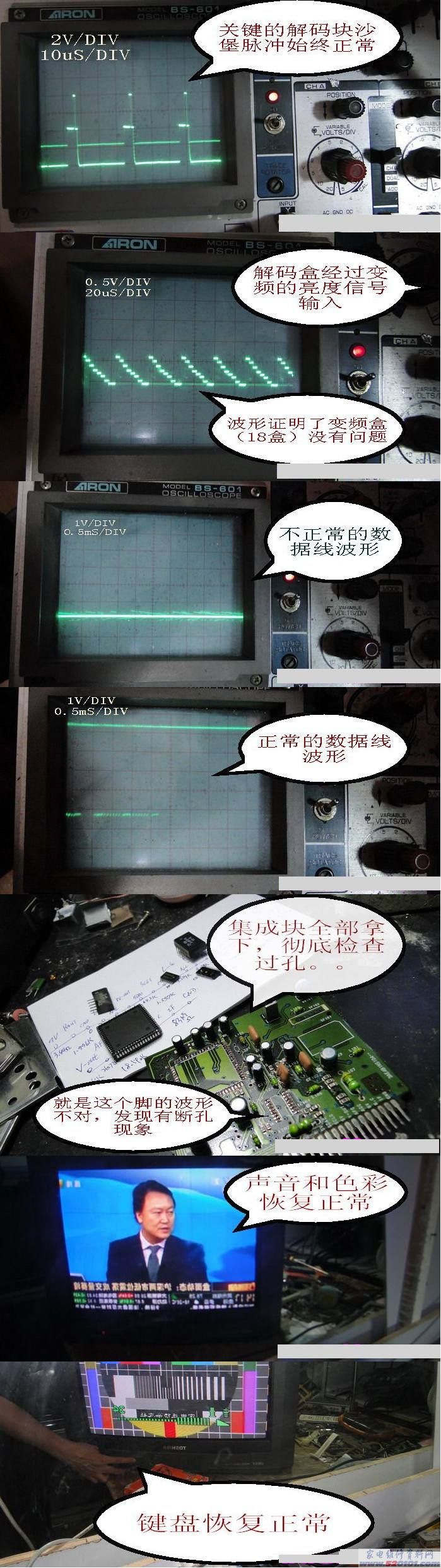

就这么个小盒能有什么难的？干脆吹掉全部影响观察断孔的元件，，果然发现了问题，如下图：
