一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
夏普9P-KM机芯是日本夏普公司80年代末期开发生产并向海外推出的大屏幕25／29英寸遥控彩色电视机机芯。主机芯电路的通道部分采用LA7555(在整机中的编号为IC2001)和TA8701S(在整机中的编号为IC2001)集成块，视频处理和行、场扫描的小信号处理采用大规模集成块IX0969CENI(在整机中的编号为IC1801)；伴音中放采用IX214CE(在整机中的编号为IC303)，伴音功放采用两块IX0250CE(在整机中的编号为IC3001和IC3002)；场输出部分采用TA8742(IC1401)。遥控系统以IX1194CE为核心，再辅以M50461—056FP和RRMCV0195CEZZ组成。其中M50461-056FP对操作信息进行编码调制处理后，输出红外光遥控信息，RRMCU0195CEZZ接收红外光，解调处理后输出操作指令信号，IX1194CENl为微处理器，主要对输入的指令信号进行解码识别处理后，输出各种控制信号，对主机各电路实施控制。与该机芯电路结构完全相同的彩色电视机机型有：夏普25N21-D2、夏普25N42-EC与夏普29AWl(电源电路相同，微处理器选件不一样)。
电源电路为并联型自激式开关稳压电源，有三路直流输出：+120V供行输出电路等作工作电压；+12V供主机芯信号通道作电源；+15V供伴音功放作电源。
(二) 电源电路的组成及工作过程
夏普9P-KM机芯的电源电路由主开关电源电路、辅助电源电路、电源开／关机电路和自动保护电路等单元构成。现从维修角度出发，将各单元的电路形式与工作过程简介如下：
1.主电源电路工作过程
夏普9P-KM机芯的主电源电路由新型电源厚膜块STRS6309及开关变压器Z0437CE等构成自激式并联型开关稳压电源。因篇幅太大有关电路见随机电路图。具体工作过程如下：
当插上电源，并按下电源开关S1701后，220V交流市电经L1701和C170组成的电源滤波器后，一路送至由POR701和RCILG0337CE组成的消磁电路；另—路送至D701至D704组成的桥式整流电路进行桥式整流后，再经滤波电容C7031滤波．输出约300V的脉动直流电压。此电压一路经开关变压器T702的（1）、（6）绕组加到电源厚膜块IC701的（1）脚即内部的电源开关管Ql的集电极，同时该脉动直流电压亦经R704、R705、R706、R707加到IC801（3）脚即内部电源开关管Q1的基极，于是开关管Ql在此电压作用下产生基极启动电流。电流路径是：+300V正端→R704→R706→R707→IC702的（3）脚→Q1的B极→Q1的E极→IC701的（2）脚→R712→+300V负端。其开关管Q1产生基极电流Ib后，因为三极管Q1的放大作用，产生Ic=βIb，流经T702(1)至(2)绕组，这个绕组产生感应电动势,(1)端为正，(2)端为负，在T702中，(1)端和(3)端为同名端，通过T702开关变压器的互感作用，在反馈绕组上产生感应电动势，(3)端为正，(4)端为负，(3)端的正电压经R708，C909加到Q1的B极产生正反馈电流，该电流路径是：
T702的(3)端→C709→R708→IC701的(3)脚→Q1的B—E结→IC702的(2)脚→T702的(4)端。该正反馈电流被Q1放大后，产生更大的电流Ic，该电流经（1）、（2）绕组，再经T702的互感耦合，使T702的（1）、（4）绕组产生更高的正反馈电压，由此产生更大的Ic电流。这是—个激烈的正反馈过程，结果使Q1迅速饱和，三极管进入饱和区后，Ib失去对Ic的控制作用，Q1的Ic在集电极绕组（1）、（3）电感量作用下线性增长。Ic的电流路径是： [Page]
＋300V正端→T702的（1）、（3）绕组→IC7O1（1）脚→Q1的C—E结→IC702（2）脚→R712→地→+300V负端。在Ic电流线性增长期间，T702的（1）、（2）绕组电流增长速率为一定值，在反馈绕组T702的（1）、（2）上产生的感应电压也为一定值。由此产生的正反馈电流Ib在维持Q1饱和导通的同时，给C709充电，为右正左负。随着导通时间的增长，C709上充电电压也逐步升高，Q1的Vbe(＝Vb（4）一Vc(3))逐渐下降。在Ib线性增长，Ib逐渐下降这两个因素作用下，达到Ic≥βIb时，三极管Q1返回线性放大区。此后，Ib下降→引起Ic下降→正反馈电压下降→Ib下降→Ic下降,这是个正反馈过程，结果使Q1迅速截止。
Q1截止后，C709放电，路径是：C709右端→R708→（3）→（4）→IC701（2）脚→（1）→IC701（3）脚→C709左端。
C709的放电电流在D1上产生0.7V电压，反向加在Q1VB—E结，以维持Ql截止。C709放电完毕后，+300V电源又经R709、R706、R709加到Q1B极，使Q1再次启动，进入一个振荡周期。
在Q1截止期间，T702负载绕组（11）端为正，D709导通，给C723、C724充电形成120V电压给行扫描电路供电；T702的（12）端为正，D710导通，给C725充电，产生16V电压，经IC601(MC7812CW)稳压成12V给整机供电；T702的（7）端为正，D711再导通，给C728充电形成17V电压，给伴音功放IC301、IC302供电。另一路16V经IC804稳压成12V给行场振荡、亮度通道与色度解码等电路供电。此外，16V还直接加到伴音功放IC201（9）脚供电。
在Q1截止期间，反馈绕组T702（4）端为正，（3）端为负，给C714充电，路径是；
（4）→ICT01（2）→D1→IC701（4）→C714一B1。
C714的充电极性是左正右负，在Ql导通期间，T702的（3）为正，（4）为负，D706截止。C714放电路径是：C714左→IC701（4）→Q1BE→IC701（2）→R710→C714右。C714的放电电流为Q1提供基极电流，加速Q1从截止到饱和导通的转变速度，减小Q1的功耗。
在IC703内有一只误差放大三极管Q1和三只电阻，其中，R1和ZD为Q1提供恒定不变的基准电压，R1，R2组成120V分压取样电路。开关电源正常工作后，产生120V电压加到IC703（1）脚，IC803是一个误差电压检测放大集成电路，（3）脚接地，外形好象一只大功率塑封三极管，（2）脚是集电极开路输出。
当交流220V电源电压升高时，会引起+120v电压上升，IC703内Q1的E极电压不变，B极电位上升，光电耦合器IC702内的发光二极管电流上升，发光亮度变强，IC702内光敏管等效电阻变小，Q70l的Ib上升，Q701的Ic上升，使IC701内Q1Ib上升，Q2Ic上升，使Q1基极的正反馈电流被Q2分流，导通变窄，使+B输出下降，以保证120V电压稳定不变。反之，当+B电压输出降低时，稳压过程与上述相反。
2．辅助电源及电源开／关机控制电路的工作过程

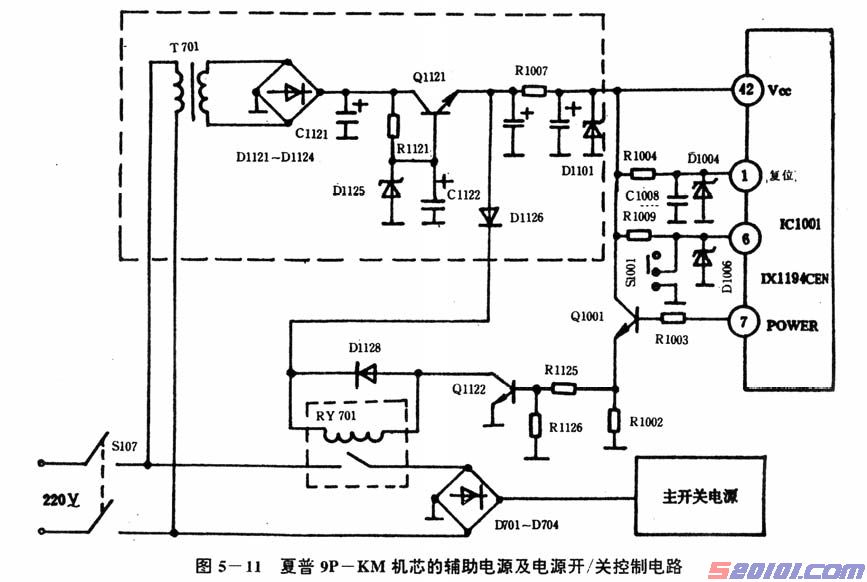

夏普9P-KM机芯的辅助电源(即待命电路)及电源开／关机控制电路见图5-11所示。
图中虚线框内为辅助电源电路，这是一典型的串联型稳压电路。当合上电源开关S107后，由电源滤波器L1701送来的220V交流电压经变压器T701降压后，由D1121至D1124组成的桥式电路整流，经C1121滤波后输出约39.2V的直流电压。此电压经Q1121、D1125、R1121组成的稳压电路稳压后变成12V的直流电压。12V电压一路作为RY70l继电器线圈的驱动电压，另一路经R1010、D1101稳压后成5V的电压供IC1101的（42）脚，作为IC1101的工作电压。该机芯的电源开／关控制采用继电器方式，图5一11中RY701为继电器。在待命状态时，继电器RY701的接点常开，切断市电220V，整机进入无光、无声状态。图中Q1101为电子开关，Q1122为驱动电路，继电器RY701是它的集电极负载，Q1001与Q1122工作在开关状态，在微处理器IX1194EN(1C1001)的控制下，使继电器吸合或释放，利用其接点来接通或切断市电电压。具体控制过程如下： [Page]
一接通电源，辅助电源电路便输出+5V电压，提供给微处理器IC1001的（42）脚作为工作电压，同时由积分电路(R1004与C1003)产生一复位信号，从IC1001的（7）脚输入，经整形后的复位脉冲对内部电路进行复位，微处理器开始正常工作，令其（7）脚为低电平，Q1001与Q1122截止，继电器RY701线圈中无电流，其接点处于常开状态(切断市电)，主开关电源电路停止工作，机芯进入“三无”状态。
当IC1101的(8）脚接收到遥控“POWER”指令时，令其（7）脚变为高电平，Q1101导通，发射极电位升高，Q1122获得正偏而饱和导通，继电器RY701线圈有电流，其接点闭合，将市电220V接通，经D701至D704整流滤波后，提供给主开关电源电路，机芯全部电路获电而进入收视状态，并一直保持这一状态。
当IC1101再次接收到”POWER”指令时，令其（7）脚变成低电平。Q1101与Q1122截止，继电器RY7O1释放，接点断开，将市电切断，进入待机状态。本机在面板上还设有待机控制开关S1001，可进行待机控制。高电平输入IC1001的（6）脚，则IC1001令其（7）脚为低电平而进入待机状态。
3．自动保护电路的工作过程
夏普9P-KM4机芯设有束电流保护、X-射线保护、负载短路保护及场扫描电路保护等自动保护电路，鉴于篇幅，其电路图从略，请参阅整机电路图。具体保护过程如下：
当束电流太大即画面亮度太亮时，D605的阴极电位下降，Q605导通，Q617的基极电位下降，Q617导通，电流流经R1611，在R1611上产生一压降，加至IC1801的（52）脚，使其脚变为高电平，X-射线保护电路动作，切断行激励输出，起到保护作用。
当灯丝电压太高时，经D625整流后的输出电压升高，D611击穿导通，电流流经R1611，在R1611上产生一压降，加至IC1801的（52）脚．使X-射线保护电路动作。
同样，当场扫描电路出现故障时，Q502处于截止状态，12V的供电电压经R529、R530、D503加到IC1801（52）脚，使X-射线保护电路动作。
当12V、20V的负载电路出现短路时，Q617的基极电压下降，Q617导通，电流流经R1611在R1611上产生一压降加至IC1801的（52）脚．使X一射线保护电路动作。
二、典型故障的检修流程、确诊故障的关键数据及贵重易损件的修理与替代
(一) 检修流程

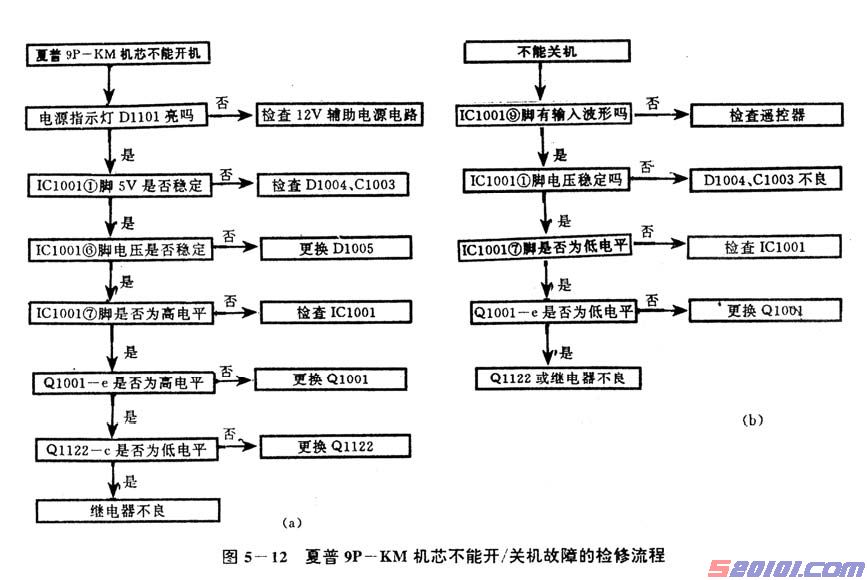

夏普9P-KM机芯电源电路的常见故障表现为：整机不能开启，或收看时，不能待机．以及主电源各路输出均为零等。前者应重点检查电源开／关机控制电路，具体检修流程见图5-12所示；后者检查主开关电源电路，具体检修流程见图5-13所示。
(一) 确诊故障所需的关键数据
类同夏普8P-SR机芯。
(三) 贵重易损件的修理与替代
类同夏普8P-SR机芯。
三、疑难软故障检修经验
实例1 夏普25N-D2型机通电后全无
故障表观：一台夏普25N-D2型25英寸彩色电视机．接通电源开机后，整机无任何反应。像没有通电一样。
故障分析及检修：这是典型的电源电路故障。拆开机壳，发现保险丝熔断。用万用表测量IC701各脚之间的电阻值，发现IC701的（1）脚和（2）脚之间电阻为0Ω，判断IC701内部的开关管击穿。更换IC701及保险丝，故障排除。
实例2 夏普25N21一D2型机“三无”，待命灯亮
故障表现：一台夏普25N21-D2型25英寸彩色电视机，开机后，待命灯长亮，整机无光栅、无图像、无伴音，但在刚开机瞬间，可听到继电器吸合时的“嗒嗒”声，并且机内发出短暂的“吱”叫一声。 [Page]
故障分析及检修：由故障表现的特征来看，机内有过流元件。为了判断故障是在电源部分还是行输出电路部分，拔下插件XA，用万用表检测+B输出端对地之间的电阻为0Ω，检查D712，发现该元件已击穿。该元件是120V的稳压二极管。该二极管击穿可能是电源电压过高所致。为检查电源电压是否正常，用一只1kΩ／50W绕线电阻作假负载，接在C724两端，用万用表直流电压档测C724两端的电压。接通电源，发现C724两端的电压为200V，说明开关电源的稳压部分出现故障。
开关电源的误差电压检测元件是IC703。其检出的误差电压经过IC702(光电耦合器)送到Q70l的基极进行放大，以控制电源开关管的导通与截止时间，达到稳压目的。检修时，先检查IC701的（1）、（2）脚之间的电阻，发现正、反两方向都为无穷大，说明IC702损坏。更换后，测量+B电压为125V，正常。拆下假负载，重新换上D712及插上XA插件。接通电源，机器恢复正常工作。
实例3 夏普25N21-D2型机开机约5秒后自停
故障表现：一台夏普25N21-D2型25英寸彩色电视机，插上电源，开机后，整机可启动，但5秒钟后即自动停机进入保护状态，待命指示灯由绿色的工作指示变为红色的待命指示。
故障分析及检修：绿色指示灯亮，说明电源电路及行振荡电路工作基本正常，故障可能在保护电路上。检测PWM—C板的Y2插件的（6）脚(X-RAY)为高电干，说明X射线保护电路动作。
该保护电路功能有：灯丝的超压保护、场扫描电路异常保护、束电流过大保护、12V及15V供电线路的短路保护。为安全起见，先临时断开场扫描电路的保护电路，即临时短接Q502的C、E极。接通电源，整机启动工作，但屏幕只有水平一条亮线，说明故障在场扫描电路。
本机的场振荡脉冲是在PWM—C板上的IC801(IX0969CENl)内部，由其（37）脚外接的晶振经过计数分频而获得。IC801的（31）脚输出50Hz或60Hz的场脉冲信号进入IC501的（2）脚，经放大后由IC501的(12）脚输出足够大的场锯齿波电流提供给偏转线圈。检修时，先测量IC501的（8）脚直流电压，正常。测IC501的（2）脚，无波形；检查Q501正常，怀疑IC801损坏。更换IC801，故障排除。
实例4 夏普24N42-E2型机无光、无声，待命灯时亮时灭
故障表现：一台夏普25N42-E2型25英寸彩邑电视机，开机后，整机荧光屏不亮．扬声器无声，待命指示灯时亮时灭。
故障分析及检修：由故障表现，最初判断是在电源电路，测量115V、19V、15V的电压．发现115V、19V电压正常，而15V电压下跌至7.8V。拔下插件XA。空载测量15V电压正常，判断15V的负载电路有短路现象，遂检查Q602、C418，均正常，说明故障还是在15V供电线路上，可能是限流电阻的阻值变大或整流元件的内阻变大所致。检测D720及R740，发现R740由原来的1Ω变成90Ω。更换R740，故障排除。
由于R740阻值变大，引起整流输出电压下降。整机行振荡电路的工作电压是由15V电压经稳压成9.0V而获得的。由于15V电压下跌过多，造成行振荡电路时而起振，时而停振。当行振荡电路起振后。27V的供电线路有有电压输出，此电压加到Q1103基极，使Q1003截止，红灯熄灭。行振荡电路停振后．其过程与上述相反。
实例5 夏普25N42-E2型机机内冒烟
故障表观：—台夏普25N42-E2型25英寸彩色电视机，接通电源后，整机既无光栅，也无伴音，机内冒烟。
故障分析及检修：电视机开机后冒烟．说明机内有打火或严重过流元件。拆开机壳，接通电源瞬间．发现烟是从行输出变压器底部的印刷板冒出的。检查该印刷板．发现行输出变压器与行输出管集电极的连接铜箔断裂，造成接触不良，而行逆程脉冲电压又较高，引起断裂处打火，以至冒烟。修复印刷板后，故障排除。 [Page]
实例6 夏普25N42-E2型机待命灯由绿色变为红色
故障表现：一台夏普25N42-E2型25英寸彩色电视机，接通电源时，绿色指示灯闪亮一下，瞬即变为红色，整机无光、无声。
故障分析及检修：由故障特征判断，故障部位在行振荡电路、行输出电压或X-RAY保护电路中。本机的行振荡电路是在PWM-C板上的IC801内部。此板与主底板之间是通过插件相连接。首先重新插好插件，接通电源，结果整机正常工作，说明是由于插件松脱，造成行振荡电路不工作而引起上述现象。
实例7 夏普25N42-E2型机开机几秒后自动保护
故障表现；一台夏普25N42-E2型25英寸彩色电视机，开机瞬间有光有声，但约4秒后，自动停机，待命灯常亮。
故障分析及检修：这种故障类同于实例3，按实例3思路，用万用表测Y2插件的（6）脚，电压高于4V，说明该机保护电路动作。将Y2的（6）脚从电路板上脱开，开机出现水平一条亮线。检查IC501的各脚电压。（8）脚无26.3V电压。检查26.3V供电线路上各元件，发现R682开路，更换R682，故障排除。
实例8 夏普25ANl型机开机后“三无”
故障表现：一台夏普25ANI型25英寸彩色电视机，接通电源后，整机“三无”，待命灯也不亮。
故障分析及检修：由故障表现判断，该机的电源电路有问题。拆开机壳，直观察看，发现保险管F701已熔断，查D701正常，进一步检查，发现FB701也已烧断，说明整流滤波电路有短路故障。在路检查，发现故障系C703内部短路，换新后，故障排除。
