一、整机电路结构特性及电源电路组成与工作过程
(一) 整机电路结构特性
G7PN 机芯是日本日立公司继 NP84C 机芯后在 80 年代末期开发生产 90 年代初期推向 海外市场的 PAL 直角平面彩色电视机机芯。主机芯路采用了三只集成电路：通道采用 LA7550、视频及行场小信号处理器采用 HA51338SP 一 3，场输出采用 LA7830 等。接收系 统采用了集成调谐器和中放组件于一体的中高频组件，AV 输入及转换则使用了厚膜组件 HC3002。系统控制采用 M343004—555 微处理器，遥控发射器采用 UPD6124，遥控接收器 采用 BXl409．其遥控系统可完成自动选台、顺序选台，，手动选台，音量、亮度、对比度、 色饱和度的控制;电源通／断、TV／AV 切换以及各种操作字符的彩色屏幕显示等功能控制。 整机具有 PAL—D．K／I 两制式,多功能屏幕显示和 30 个节目自动搜索调谐、30／60／90
／120 分钟断开定时器，配有 AV 输入端子；35 个功能键红外遥控装置;采用高性能平面直 角(HS)显像管；在 0 频道位置可收看 PAL60。录像机的放像节目，并有报警功能.
电源电路采用；自激串联式稳压电源，具有功率消耗低、稳压范围宽等优点。并设有交流
输入自动切换电路和多功能保护电路，与该机芯电路结构相同的彩色电视机机型有：日立 CMT2135 、 CMT2137 、 CMT2138 、 CMT2139 、 CMT2159 、 CMT2177 、 CMT2177DU 、 CMT2177DV、CMT2177SF、CMT2177DU、CMT2435、福日 2014R 及金星 C514、C515、 C518 等。
(二) 电源电路的组成与工作过程
G7PN 机芯的电源系统由交流输入电压自动切换电路、遥控电源与开／关机控制电路、 主开关电源电路及自动保护电路等单元组成。现从维修角度出发,将其各单元电路的结构及 工作过程简要介绍如下：
1，交流输入电压自动切换电路的工作过程

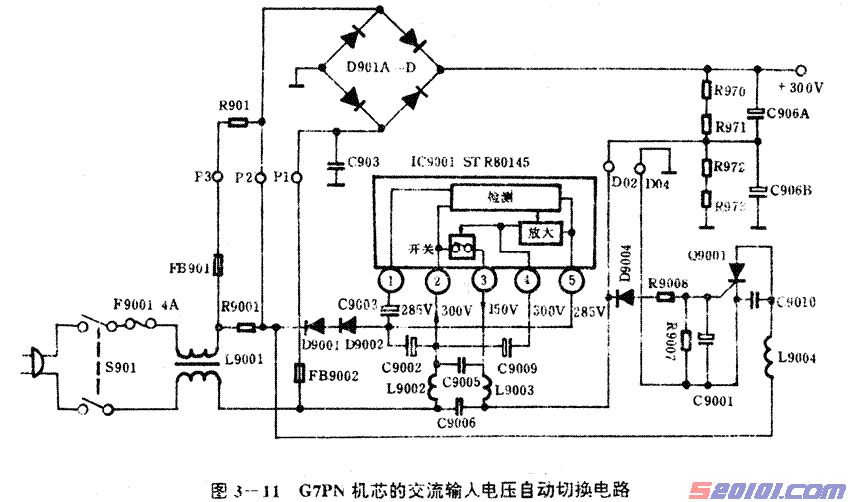

G7PN 机芯的交流输入电压自动切换电路见图 3—11 所示(以日立，CPT2139 型机为例)．
如图，该电路主要由开关厚膜块 STR80145(在整机中编号为 IC9001)及 Q9001 等元器件 组成。其交流输入电压自动切换机理是：当输入 220v 左右的交流电压时，整流滤波电路以 桥式整流滤波方式工作；当输入电压为 110 伏左右时，整流电路以倍压整流方式工作。具体 工作机理是：交流(AC)电压经电源开关 S901、保险丝 F900l、互感滤波器 L900l 输入后，一

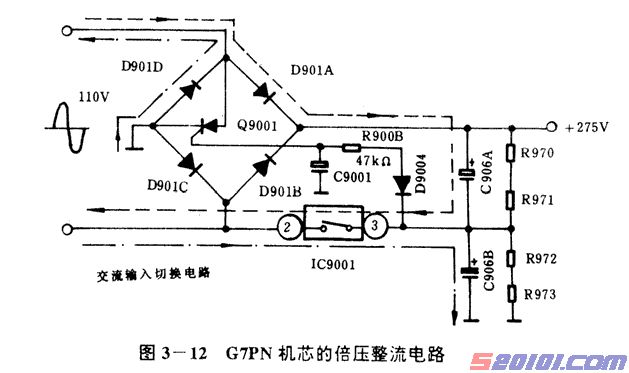

路经限流电阻 R900l、R901 加到由 D901A～D 组成的整流电路；另一路经 D9001,D9002 串 联整流，在 C9002 电容上生成直流电压供 IC900l 检测用。IC9001 为交流输入自动切换厚膜 电路，其(2)(3)脚外接的 L9002、L9003、C9005、C9006 为高频滤波的小电感与小电容。当 输入 220V 交流电时，(2)(3)脚的内部开关自动断开，D90lA～D 为桥式整流电路，R970～ R973 为并联在滤波电容 C906 两端的均压电阻；当输入 11OV 交流电时，IC900l(2)(3)脚自 动接通，D9OlA～D 组成倍压整流电路，如图 3-12 所示。在输入交流电的正半周，D90lA 上的直流电压向 C906A 充电，在输入交流电的负半周，D901D 导通使 C906B 充电。C906A 上的直流电压与 C906B 上的直流电压迭加，因此在 110V 交流输入时，仍能获得 275V 的直 流电压，送往开关电源电路。[Page]
在整流电路中还设置了保护电路。我们知道，一旦输入为 220V 交流电，如果 IC9001 的(2)(3)脚仍然接通，D901A～D 仍工作在倍压整流方式，则将产生 550V 的直流电压送往开 关电源，那是十分危险的。为此，电路设置了可控硅 Q9001 及 D9004 组成的保护电路，保 护原理是：当 C906B 两端的电压过高时，将引起 D9004 击穿，从而使可控硅 Q9001 触发导 通，交流电被 Q9001 短路引起保险丝断，避免了更大故障的发生。C9001 并联在 Q9001 的 控制极上，以避免因干扰引起的可控硅误触发导通。
IC900l(STR80145)为交流幅度自动判别的开关厚膜电路块。它根据 C9002 上的直流电压
来判别是 110V 交流输入还是 220V 交流输入，C9002 两端的电压经 IC900l 的(2)脚与(5)脚输 入，加到内部检测(DETECTION)电路，经内部检测识别，形成交流输入自动切换信号，经 放大(AMP)后，控制其(2)(3)脚内部的交流开关(SW)接通否。交流开关通断切换点是 145V 交流有效值电压。
2．遥控电源及开／关机电路的工作过程
该机芯的遥控电源及开／关机控制电路见图 3-13 所示。
如图，该机的遥控电源亦由主开关电源电路提供。其供电过程是；当接通电源开关 K，
主开关电源电路开始工作，于是其低压 12V 直流经 R913 与 ZDll01 稳压成 5V，送往微处理
器 M3400N4 即 IC1101 的(42)脚作工作电源，同时该电压也提供给复位电路 Q1102。在 5V 启动瞬间，稳压二极管 ZDll02 还来不及被击穿，则 Q1102 处于零偏而截止，集电极为低电 平，5V 建立时刻 ZDll02 被击穿，Q1102 饱和导通，集电极由低电平变为高电平，这个跳变 信号就是复位脉冲。该复位脉冲从 ICll01 的(7)脚输入，对微处理器进行初始化。微处理器 才开始正常工作，并令其(30)脚输出低电干，Q904 获得正偏而饱和导通，于是便输出 12V 提供给行振荡电路的集成块 IC501，使其内部的行频振荡电路开始起振，因此行输出电路便 产生高、中、低电压供主机芯各电路作工作电源，于是整机进入收视状态。
该机芯的开／关机与众不同，当闭合电源开关 K 后，电视机即能进入收视状态：遥控关
／开机的机理是采用电子开关切换行振荡电源方式，遥控关机(即待命状态)时，Q904 截止，
无 12V 输出，行振荡停振，行输出电路无高、中、低压产生，电视机进入无光、无声状态， 主开关电源电路处于低功耗工作状态。
当微处理器 ICll01 接收到遥控“关机”操作指令信号时，令其(30)脚为高电平，使 Q904
截止．停止对 IC501 供电，行频停振，机芯各电路因失电而进入无光无声状态。但主开关电 源电路还工作在低功耗的状态。
再次收到“POWER”操作指令，ICll01 令其(30)脚为低电子，使 Q904 导通，行频起振， 开关电源有输出 并对机芯各电路供电，整机进入收视状态。这样便实现了遥控关／开机的功能控制。
3．主开关电源电路的工作过程

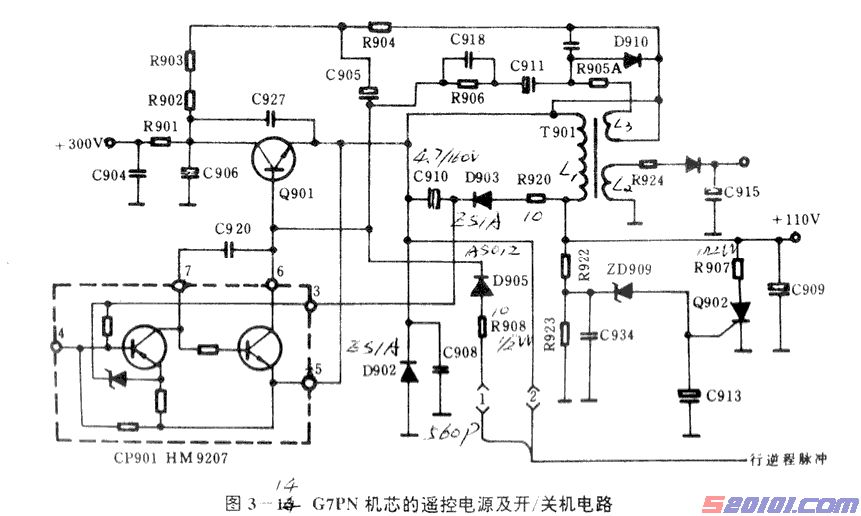

G7PN 机芯的主开关电源电路由 HM9207 厚膜块和开关管 Q901 及其外围电路组成。具 体电路见图 3—14 所示。
如图，它是一典型的自激式串联型开关稳压电源，由整流、滤波电路、启动电路、自激 振荡电路、稳压控制电路及输出整流电路等组成。其工作机理是：当接通电源开关后，[Page]
220V(或 11OV)交流电压经整流、滤波后成为尚不稳定的直流电压。由启动电路驱动开关调 整管，然后使开关调整管与脉冲变压器、正反馈支路形成自激振荡，产生矩形波脉冲，其频 率受行逆程脉冲控制，脉宽受取样、比较电路信号控制。最后，在输出整流电路上取得稳定 的直流电压。
具体工作过程如下(以输入交流市电 220V 为例):
当合上电源，经 D90l 输入的 220v 交流电经桥式整流电路：D90lA～D 及电容 C906 整 流滤波，成为约 300V 的非稳直流电压，该电压一路供向开关管 Q901 的集电极，，另一路经 电阻 R902、R903 向电容 C905 充电，产生启动电流，流向 Q90l 的基极，使 Q90l 导通。Q90l 导通后其发射极电流经开关变压器 T90l 的 L1 向电容 C909 充电。与此同时在 T90l 的次级
L3 中产生感生电流。经 R905 向 C911 充电，产生的充电电流经 R906 流向 Q90l 的基极，使 Q90l 进一步导通，形成正反馈，使 Q90l 很快达到饱和。此时由于 Q90l 的 Ic 对 C909 的充 电作用，+B 电压上升。当 C911 被充满电后，充电电流消失，Q90l 基极电流亦消失，Q901 截止。由于在 Q901 导通时，开关变压器 T90l 积蓄了电磁能，所以在 Q90l 截止时，D902(续 流二极管)导通，电磁能通过 T901 的 L1 向 C909 继续充电。同时在 T90l 的 L3 绕组的黑点 相对侧产生+电压，使 ZD90l 导通，C911 放电。当该过程结束后，+B 电压又经 T761、R908、 D905 使 Q901 基极正向偏置，Q901 又开始导通，C911 被再次充电。这样反复进行。随着 Q90l 的不断导通、截止，使电源进入自激振荡状态。R902、R903 及 C905 构成的启动电路
仅在电源接通的瞬间工作。
开关变压器 T90l 的 L1 两端产生的矩形电压，经 D903、C910 整流滤波加到厚膜组件 CP90l 的（3）、（5）脚间。如电源电压上升或负载减轻，则 C910 的充电电压上升，使 CP90l 中的 Q2 的 Ib 增加，Q2 的 Ic 也随之增加，导致 Q1 的 Ib、Ic，增加。Q1 的 Ic 使 Ib 分流，
则 Q90l 便提前截止，导通时间缩短，输出电压下降。反之，当电源电压下降或负载加重时， C910 的充电电压下降，CP90l 中 Q2 之 Ib、Ic，减小，则 Q1 的 Ic，从 Q90l 的 Ib 中的分流 作用减少，相对使 Q90l 的 Ib 增加，使 Q90l 的导通时间延长，+B 输出电压上升。该电路中 另有误差调整的取样电阻及稳压管等，均做在 CP901 的内部，因此+B 输出电压可稳定于
+111V。
随着电源的自激振荡，+111V 主电源的输出在开关变压器 T9Ol 的 L2 绕组也感应出矩 形电压，经 R924、D904 等整流得到 8V 的稳定直流电压，供微处理器电路及场行振荡等电 路工作。为了使该电源振荡稳定并减少行频干扰，还从行输出变压器 T761 馈回行脉冲，经 R908、D905 加到 Q901 的基极，迫使 Q901 的自激振荡同步于行频。
4．自动保护电路，

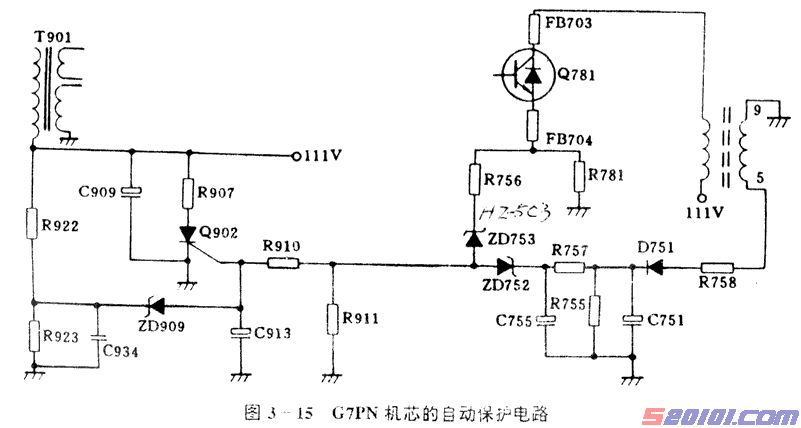

G7PN 机芯的自动保护电路见图 3—15 所示。
该自动保护电路的主要功能是在显像管阳极高压过高、行电流过大和电源电压过高时 起保护作用。
显像管的阳极高压过压保护电路又称为 X 射线防护电路。当高压超过规定值时，显像 管出现 X 射线。当某故障引起显像管阳极高压急剧增加时，由于阳极高压是行逆程脉冲升 压、整流后产生的阳极高压异常升高，行逆程变压器（5）脚上的逆程脉冲也异常高，经 D751 整流，C751 滤波，输出电压也急剧上升，致使 ZD752 导通，触发可控硅 Q902 导通，使开 关电源停振，电源无输出，保护电路切断了行输出级的供电电压，起到保护作用。[Page]
本机的行电流是通过 R781 至地形成回路的。当行电流过大时，R781 的电压升高，
ZD753 导通而触发可控硅 Q902 导通，电源无输出，达到保护的目的。 电源输出电压过高，保护电路使其振荡电路停振，电源无输出，到保护整机电路目
的。
