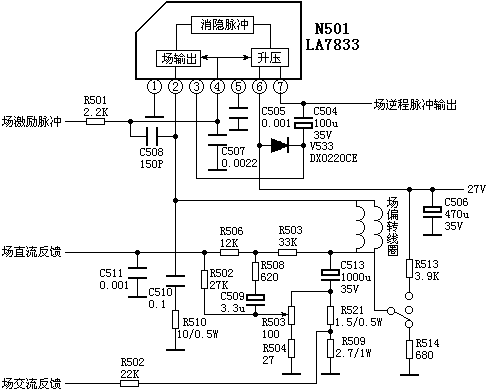

LA7833/LA7830是较常见的场扫描输出集成电路，一般用于25及25寸以下的彩电中。
1脚：0V——地
2脚：15V——场输出端
3脚：27V——泵电源输入端
4脚：0.9V——场激励信号输入端
5脚：0.8V——滤波
6脚：27V——电源
7脚：1.4V——外接升压电容
