松下TC-21L3R彩电部分频道节目伴音噪声大

摘要：

伴音差的频道经手动微调后可正常，说明故障不在伴音通道，而是高频头调谐不准确。该机与高频头调谐有关的电压为ＢＴ和ＡＦＴ，监测高频头对应引脚电压，发现在转换频道瞬间ＡＦＴ端电压为４．４Ｖ，随后以较快速度降至约０．

        伴音差的频道经手动微调后可正常，说明故障不在伴音通道，而是高频头调谐不准确。该机与高频头调谐有关的电压为ＢＴ和ＡＦＴ，监测高频头对应引脚电压，发现在转换频道瞬间ＡＦＴ端电压为４．４Ｖ，随后以较快速度降至约０．８Ｖ，伴音随之变差，而ＢＴ端电压不变。因此，判断该故障在ＡＦＴ电路。
       在采用电压合成式高频头的遥控彩电中，ＡＦＴ控制方式一般有两种，一种为ＣＰＵ根据中放电路输出的ＡＦＴ电压变化，相应调整其ＢＴ端的输出电压，以保证高频头准确调谐在所接收的频道上。此种形式的电路高频头不需设置ＡＦＴ端子，其ＡＦＴ及选台功能全部由ＢＴ端子担任，中放电路输出的ＡＦＴ电压只需送至ＣＰＵ相应端口。另一种为ＣＰＵ对中放电路送达的ＡＦＴ电压只作调谐锁台之用，高频头所需的ＡＦＴ控制另设专门端子，直接由中放电路输出的ＡＦＴ电压进行控制。在这种控制方式中，为了避免在搜台过程中ＡＦＴ电压的变化影响锁台的准确性，需另设ＡＦＴ开关。在搜台时ＡＦＴ开关断开，高频头ＡＦＴ端子加固定电压；在正常收看时，ＡＦＴ开关接通，高频头ＡＦＴ端子电压受控于中放ＡＦＴ电压。本机ＡＦＴ控制方式采用后者。

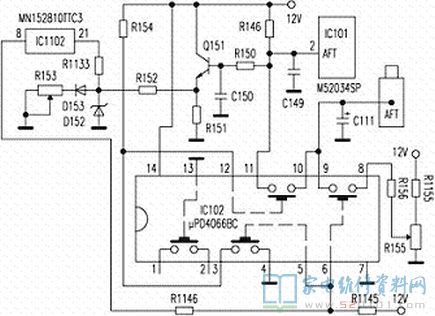

查得该机ＡＦＴ有关电路见附图。其中ＩＣ１０２（μＰＤ４０６６ＢＣ）为ＡＦＴ开／关控制，ＣＰＵ（ＭＮ１５２８１０ＴＴＣ３）{8}脚为ＡＦＴ开／关控制端，{21}脚为ＡＦＴ电压输入端，中放ＩＣ１０１（Ｍ５２０３４ＳＰ）{2}脚为ＡＦＴ电压输出端。电视机在正常收看状态下，ＡＦＴ功能启用，ＣＰＵ{8}脚输出ＡＦＴ开低电平，ＩＣ１０２ {5}、{6}脚为低电位，其{8}、{9}脚和{3}、{4}脚内部开关均断开，{12}脚为高电位，{10}、{11}脚内部开关接通。ＩＣ１０１{2}脚输出的ＡＦＴ电压经ＩＣ１０２{11}、{10}脚到达高频头ＡＦＴ端子，对高频头实施ＡＦＴ控制。电视机处于搜台状态时，ＣＰＵ{8}脚输出ＡＦＴ关高电平，此时ＩＣ１０２{5}、{6}脚为高电位，其{8}、{9}脚内部开关接通，高频头ＡＦＴ端子由Ｒ１１５５、Ｒ１５５提供固定偏置电压。同时，{3}、{4}脚内部开关也接通，{3}、{12}脚为低电位，{10}、{11}脚内部开关断开，切断高频头ＡＦＴ端与ＩＣ１０１{2}脚之间的连接。ＩＣ１０１{2}脚输出的ＡＦＴ电压还经Ｑ１５１及其外围电路进行电平变换后加至ＣＰＵ{21}脚，该电压作为ＣＰＵ准确锁台之用。
         该故障机在转换频道瞬间伴音及图像正常，说明ＣＰＵ存台时的数据是正确的，同时也说明中放ＡＦＴ输出的电压也是准确的。问题出在高频头ＡＦＴ端电压为何在转换频道后由瞬间的４．４Ｖ下降至０．８Ｖ。测量ＩＣ１０２{9}、{10}脚电压为０．８Ｖ，而{11}脚为１０Ｖ，可见，ＩＣ１０２{10}、{11}脚内部开关未接通。再测{12}脚电压为５．６Ｖ，属高电位，查电源端{14}脚电压为１２Ｖ正常，因此，判断ＩＣ１０２{10}、{11}、{12}脚内部电路已损坏。用ＴＣ４０６６更换ＩＣ１０２后，故障排除。

         修复后测ＩＣ１０２有关脚电压为{5}、{6}脚１Ｖ，{3}、{4}脚１２Ｖ，{11}脚５．７Ｖ，{9}、{10}脚５．７Ｖ，{8}脚４．４Ｖ。对原故障现象解析如下：电视机在转换频道瞬间，ＩＣ１１０２{8}脚输出高电平，控制ＩＣ１０２{8}、{9}脚内部开关接通，{10}、{11}脚内部开关断开，高频头ＡＦＴ端电压由Ｒ１５５中心抽头决定，实测为４．４Ｖ。转入正常收看状态后，ＩＣ１１０２{8}脚转为低电平，控制ＩＣ１０２{8}、{9}脚内部开关断开，而此时本应接通的{10}、{11}脚，由于内部电路损坏而不能可靠接通，ＩＣ１０１{2}脚ＡＦＴ电压因而不能到达高频头ＡＦＴ端。高频头ＡＦＴ端子外接电容Ｃ１１１上的４．４Ｖ电压经放电后回落为０．８Ｖ，造成高频头实际接收频率的偏移，形成了本文开头所述故障现象。ＩＣ１０１{2}脚在内部ＡＦＴ电路的作用下将输出电压调高以试图纠正这一频率偏移，但却无济于事，因此发生故障时ＩＣ１０２ {11}脚电压比正常值偏高。
