松下TC-2188S/M型彩电ＴＶ状态工作正常，而在ＡＶ状态播放ＶＣＤ节目时，图像和伴音均杂乱无章且时有时无。

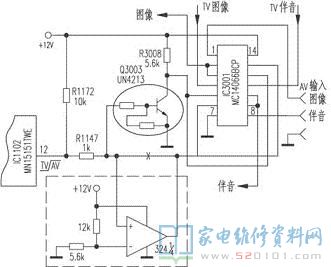

    分析此现象的故障部位，应在ＴＶ／ＡＶ转换控制部分（局部电路见附图）。ＩＣ３００１（ＭＣ１４０６６ＢＣＰ）为四转换电子开关块，在ＴＶ状态时Ｑ３００３截止，测ＩＣ３００１{5}、{12}脚电压为１１．８Ｖ，{6}、{13}脚为０Ｖ，正常；在ＡＶ状态Ｑ３００３导通，测{5}、{12}脚为０．６５Ｖ（正常），但{6}、{13}脚却仅为６．７Ｖ（正常应高于１１Ｖ）。脱开此部分电路，单独测ＩＣ１１０２（ＣＰＵ）的ＴＶ／ＡＶ控制端{12}脚电位，ＴＶ状态为０Ｖ，而ＡＶ状态也仅７Ｖ左右，显然是该ＣＰＵ局部电路不正常，使ＡＶ控制电位偏低，导致电子开关的导通状态极不稳定而丧失ＡＶ功能。对此，笔者采取插入跟随器的方法来补救，如图将“×”处电路断开，接入虚线框内的用比较器构成的跟随电路，使之在ＡＶ状态时ＩＣ３００１{6}、{13}脚电位达到１１．８Ｖ左右。试机，该机的ＡＶ功能恢复正常。
