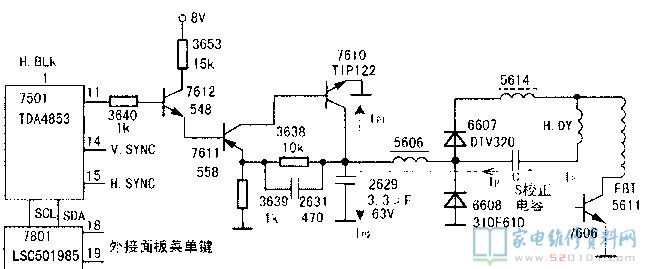

参见下图，其故障原因有以下4个。
(1)S校正电容不良； (2)调制二极管6608不良； (3)行扫描电流调整电路中一极管7612、7611、7610等不良； (4)多频多功能处理集成块7501内部相应电路损坏等。
用指针式万用表R×1k挡，黑笔接地，红笔测量调制二极管6608负极对地电阻几乎为0Ω(正常值为3．5kΩ以上)，表明有严重短路之处。逐一检查二极管6607、6608及复合管7610等，发现复合管7610的
散热片孔(为集电极)与大散热片(行管共用)接触在一起(绝缘管破了)。重新做好绝缘工作后，实测7610 c极对地电阻正常。试机，行幅已正常。
