三洋CKM2116H彩电只能在每天晚上7:00~9:00时段正常收看，其余大部分时间均不能开机，表现为开机后电源指示灯一闪即灭

摘要：

试机三无，指示灯一闪即灭。首先检查该机电源部分。在开关电源１３０Ｖ输出端并接１５Ｗ灯泡监视，开机瞬间灯泡一闪即灭，测其他各组输出电压也只在瞬间出现，然后下降至０Ｖ，说明开关电源启动后马上停振。因该机在某一特定时段可

    试机三无，指示灯一闪即灭。首先检查该机电源部分。在开关电源１３０Ｖ输出端并接１５Ｗ灯泡监视，开机瞬间灯泡一闪即灭，测其他各组输出电压也只在瞬间出现，然后下降至０Ｖ，说明开关电源启动后马上停振。因该机在某一特定时段可正常工作，基本可排除主电路故障的可能而怀疑故障在开关电源部分。考虑到晚上７：００～９：００时间段为用电高峰期，怀疑该用户所处地区该时段的电压可能过低。因此，试用调压器将２２０Ｖ市电调低至１８０Ｖ时再试机，此时电视机工作正常。
由以上现象判断，该机可能存在某一元件耐压不够或漏电，致使在正常供电电压下不能使开关电源正常工作。将２２０Ｖ电压恢复至正常值后，通电检查，在开关电源无输出时测得脉宽调整管Ｑ６１２ ｂ极有约０．６Ｖ电压，说明故障出现时Ｑ６１２已导通，将开关管Ｑ６１３ ｂ极反馈电流短路而使开关电源停振。确定故障检查重点应查找Ｑ６１２ ｂ极电压的来源。

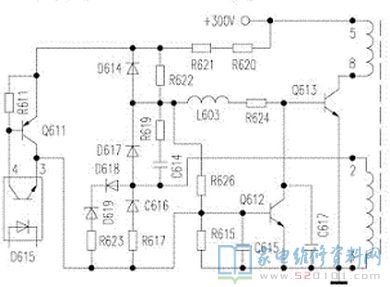

根据图３所示，Ｑ６１２ ｂ极电压来源有Ｒ６２６、Ｒ６１７、Ｒ６２３、Ｑ６１１及Ｄ６１５{3}、{4}脚五条支路。在这五条支路中，只有Ｑ６１１及Ｄ６１５{3}、{4}端受电压波动影响较明显，因此，主要检查后两条支路的元件。

先查Ｑ６１１，测其ｃ、ｅ极反向电阻存在漏电现象。分析认为，在市电压较低时，Ｑ６１１ ｅ极电压也较低，由于其ｃ、ｅ极漏电程度并不严重，故此时漏电流较小，不足以使Ｑ６１２导通，开关电源可正常工作；当市电电压接近正常时，Ｑ６１１ ｅ极电压上升，其ｃ、ｅ漏电流增大，导致Ｑ６１２导通而使开关管Ｑ６１３停止振荡。更换Ｑ６１１后故障排除。
