家用电器日新月异，一些元件资料也很难找，若根据故障现象按部就班地分析线路进行检修，很费时间，这时不妨换个思路用模糊法来分析和解决问题。所谓模糊法就是在并没有完全了解故障机的工作原理与电路结构，也缺乏详细的线路资料，只知道线路板上一些元件的大概作用，在不求甚解的情况下进行维修，下面举例说明。

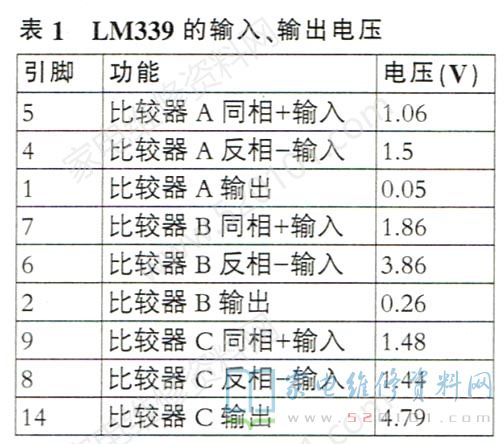

例1:一台东芝32AV300C液晶电视，每天早上开机背光一亮就黑屏，多开几次(有时要十几次)会正常，正常后不会再黑屏;热机关机后马上开机正常，冷机后再开又故障重现。分析检修:此类故障牵涉范围很广，加之故障发生在瞬间，很难通过检测关键点来判断故障点。该机有两块背光板，标有“S"的是副板，上面有一块背光控制芯片BD9897FS;标有“M”的是主板，上面除有一块BD9897外还有一块LM339，线路板是双面板，线路走向复杂，元件又很微小，具体电路图也没有，一时无从下手。因LM339内部是4个电压比较器，在这里的作用应是检测背光灯管的工作状态，检测到异常时发出信号使BD9897停止工作。决定先测一下LM339的输入、输出电压(实际线路只用了LM339的3个比较器)，看能否发现问题。多次开/关机，在背光灯点亮期间测得电压如表1。

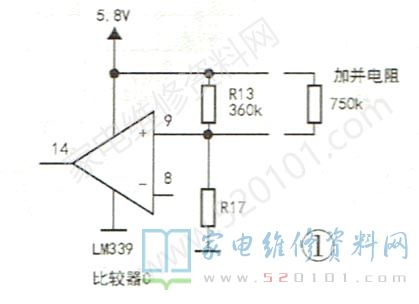

电压比较器的工作原理很简单:当同相输入端电压高于反相输入端电压时，输出端是高电平，反之输出端是低电平，上述结果符合比较器逻辑关系，说明比较器本身正常。C比较器正、反相输入端电压很接近，这样背光灯或电路稍微有点不稳定就可能使比较器输出端变为低电平，引起背光熄灭。设想把⑨脚电压提高或许能排除故障，观察线路后发现在芯片的电源端③脚(工作电压5.8V )和⑨脚间接有一只360k电阻，如图1所示，试着在这只电阻上并联一只750k电阻，冷开机，背光一次点亮，这时⑨脚电压为1.76V。
分析认为，该机使用时间较长，背光灯管有老化，冷开机时灯管启辉电压较高，超过保护电路过压检测点，比较器C发出过压信号，背光芯片停止工作引起黑屏。多次开机后灯管温度上升，启辉电压降低到保护电路检测点以下，背光就能稳定点亮。提高比较器的⑨脚电压后，相当于提高了过压保护起控点，从而能使灯管顺利点亮。
编者注:此例现象相当普遍。当我们遇到此类情况时，如作者所述，可根据电路板上IC器件信息，来推断故障机相关脚的工作条件，对表现异常的相关脚涉及的电路进行检查，最终找出故障处理方法。因此，我们平时要多收集各种IC的维修资料。
例2:一台飞利浦32PFL3390/T3液晶彩电，有时能正常开机，图声正常，但开机后无规律黑屏死机，遥控键控均失控(正常时操作键控或遥控面板蓝灯会闪烁)，有时开机后面板红灯变蓝灯，但黑屏无声。分析检修:从故障现象看，电源、主板和逻辑板(主板和逻辑板有通讯情况下)都有可能。在故障时，，测电源板供给主板的12V电压正常(该机供给主板只有一组12V电压)。主板上有许多带散热器的三脚贴片元件，元件编号为Uxx应为集成电路芯片)，判断应该是三端稳压器，其①脚接地，②脚(散热片)是ouT输出，③脚是IN输入。虽然从型号上无法判断是多少电压值的稳压器，但根据经验，输出电压一般有5V、3.3V、2.5V、1.8V、1.25V等几种(现在已有1.05V供电，供给CPU内核)。测量各稳压器的输出电压，5V、3.3V和2.5V都有。发现U607的③脚输入电压为'3V，②脚输出电压也是3V。一般线性稳压器正常工作时，输入电压至少要高于输出电压0.6V。看线路板上有一个U705，芯片型号和U607-样，其输入电压是5V，输出电压是3.3V，显然U607有问题。

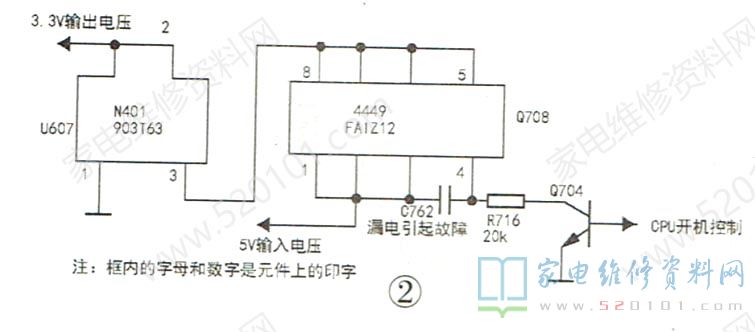

测量U607的输入、输出端无短路现象，其输入电压来自一块8脚贴片元件Q708(编号Qxx的都是半导体分立元件)，如图2所示。根据元件引脚规律，判定Q708是一只P沟道场效应管，在这里作为一个开关使用，④脚为低电平时导通。场效应管导通时S.D极压降接近0V。测Q708输入电压5V，正常;④脚有不稳定的2V电压，该点电压由Q704控制，但Q704的c极电压为OV，由此判断Q708损坏或C762漏电，焊下C762测量，确已漏电，换新后开机，故障排除。
C762一端接5V，另一端接Q708的④脚，作用是在开机时让Q708的④脚瞬间为高电平不导通，等CPU发出开机指令后再导通，以免开机时供电时序混乱。由于C762不稳定漏电，使Q708无规律时通时断引起本故障。
例3:一台海信TLM40V66PK液晶彩电，开机后无图、无声，黑屏，但开机时面板指示蓝灯会亮起来。分析检修:观察串联在AC220V交流电源中的电流表，发现开机时电流有上升，但总电流只有0.1A。正常情况下，开机后40英寸LCD液晶电视220V供电总电流约0.5A~1A，根据电流值大致判断:
1.电源板待机电源正常;
2.CPU已发出开机指令;
3.PFC电路和背光电路没有工作。尝试降低电源电压到AC150V能顺利开机，此时机器工作完全正常，估计问题应在电源板的AC电压取样回路。开盖拆下电源板，发现有三组由大阻值贴片电阻串联组成的取样电路，把这些电阻全焊下来，清除其底部的粘胶，然后再全部焊回后试机，故障排除。
从实修情况看，经验积累对模糊维修非常重要，并且必要的检测分析也是不可或缺的。运用模糊法快速确定维修方向后，若通过检测没有发现可疑之处，这时需及时调整思路。编者注:在液晶彩电开关电源中，因固定电阻的粘胶漏电引起电源工作异常的非常多，故建议维修人员在维修开关电源异常故障时，可先对大阻值电阻进行检查。
