MSD6A918-T8E型主板是一款搭载安卓4.3操作系统的4K (分辨率为3840x l2160)智能液晶彩电主板，用l于多种品牌的智能液晶彩电中，具体机型见表1。该型主板的主芯片采用rMSD6A918，其电路框图见图1。

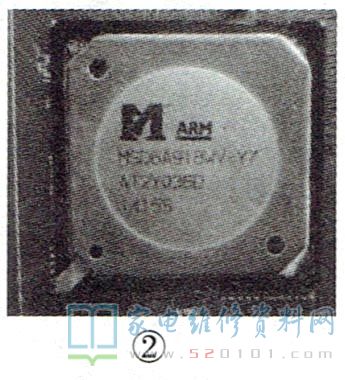

MSD6A918采用BGA封装，如图2所示。
该芯片内置四核CPU，采用Cortex A9架构，主频为1.5GHz;内置四核Mali -450GPU(图形处理器)，具有3D画质处理、智能运动补偿、动态色彩校正等功能，能稳定输出分辨率为3840X2160(简称4K )的高清图像信号。
一、主板接口与主要芯片功能简介

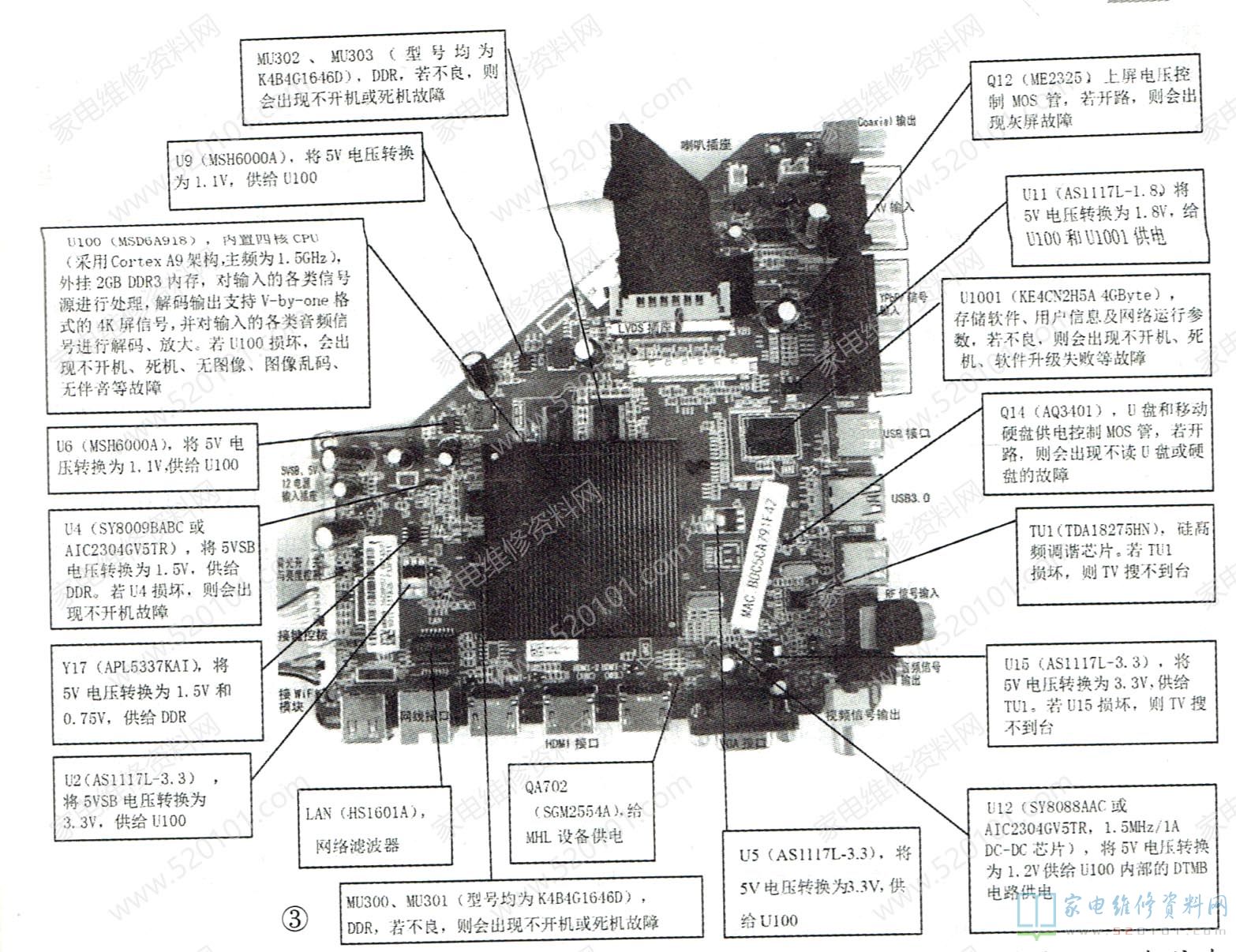

该型主板内置WiFi模块及DTMB数字信号模块，并设有网络AV、HDMI、USB3.0等多种接口，如图3所示。
二、供电电路
1、1.1V电压形成电路
该电压分别以U6、U9 (型号:MSH600OA，内置MOSFET管，输入电压为4.5V~16V，最大输出电流为5A)为核心DC-DC变换得到，均是将5V电压转换为1.1V，供给主芯片U100( MSD6A918 )内核。U6、U9外围电路相同，如图4所示。
说明:图中标注为“+5V-Normal”电压简称5V，标注为“+5V-Standby"电压简称5VSB，标注为“+3.3V-Standby"电压简称3.3VSB，下同。
2、1.2V、15V、1.8V和3.3V电压形成电路

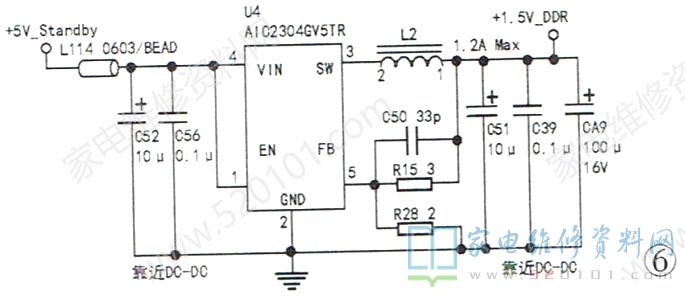

U12、U4均为降压型DC-DC芯片( SY8009BABC SY8088AAC或AIC2304GV5TR，输入电压为3.0V~5.5V，最大输出电流为2A)，将5V、5VSB电压分别转换为1.2V和1.5V，为DTMB和DDR供电，如图5、图6所示。

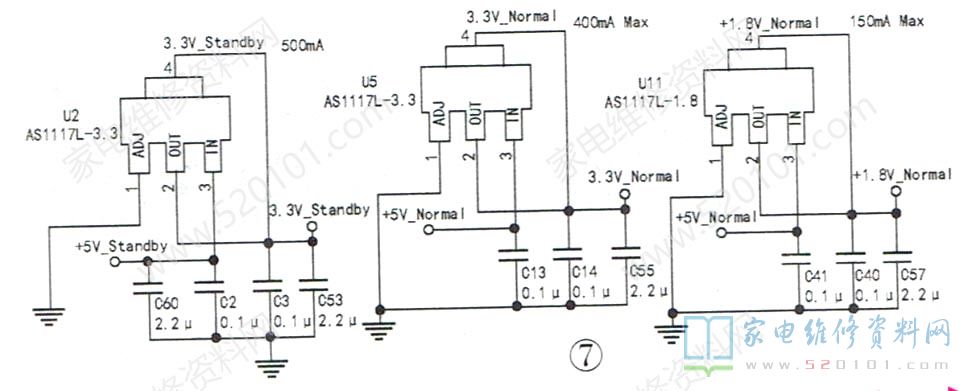

U11(AS1117L-1.8)，将5V电压转换为1.8V，给U100和U1001供电;U2、U5(AS1117L-3.3)分别将5VSB和5V电压转换为3.3V，供给U100，如图7所示。
3.、USB3.0供电电路

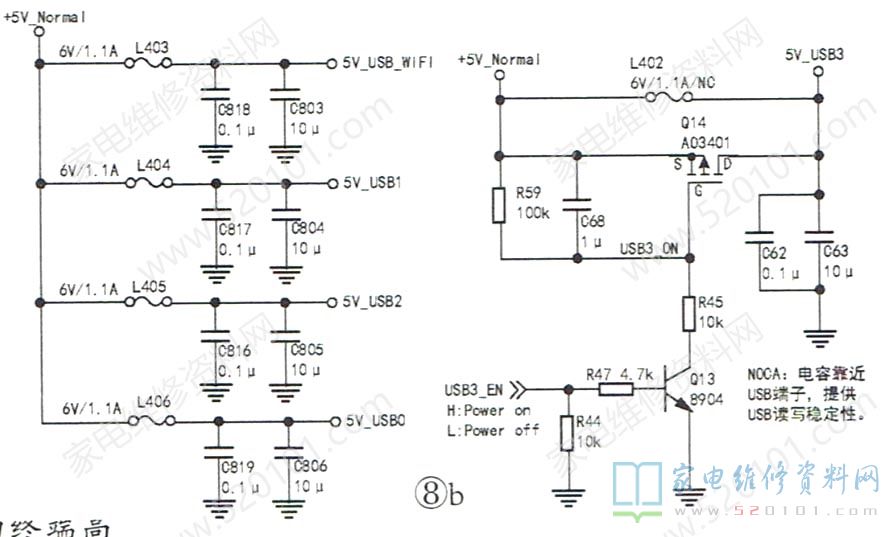

该主板的USB2为传送速度快的USB3.0接口，只有该接口才支持外接移动硬盘。若未选择USB2，U100的USB3-EN端输出低电平，Q13截止，Q14(P沟道MOS管)截止，如图8所示;当选择USB2时，U100的USB3-EN端输出高电平，Q13导通，Q14随之导通，输出5V电压，供给移动硬盘。
4、MHL检测和供电电路

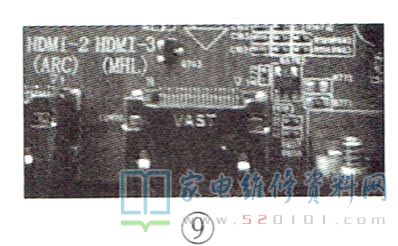

该主板的HDMI-3接口(插座CN700)既能接受HDMI信号又能接受MHL( Mobile High -Definition Link， 移动终蜗尚清影音标准接口)信号。当HDMI-3接口中有MHL设备接入时，其②脚输出高电平(3.3V)信号，加到MOS管QA702 (SGM2554A)的④脚，QA702导通，其①、⑤脚输出5V电压供给MHL设备，如图9所示。
MHL设备得电工作，输出高清信号，通过HDMI通道送给U100。
三、控制电路
1、背光开/关和亮度控制电路
待机时，U100的D1.K5脚输出高电平，Q1、Q11导通，Q1、Q11的c极输出低电平，即插座CN102的①脚(BL-ADJUST)、②脚(BL -ON/OFF )均为低电平，如图10所示，这时恒流板不工作，LED背光不亮;开机后，U100的D1、K5脚输出低电平，恒流板工作，LED背光发光。
2、上屏电压控制电路

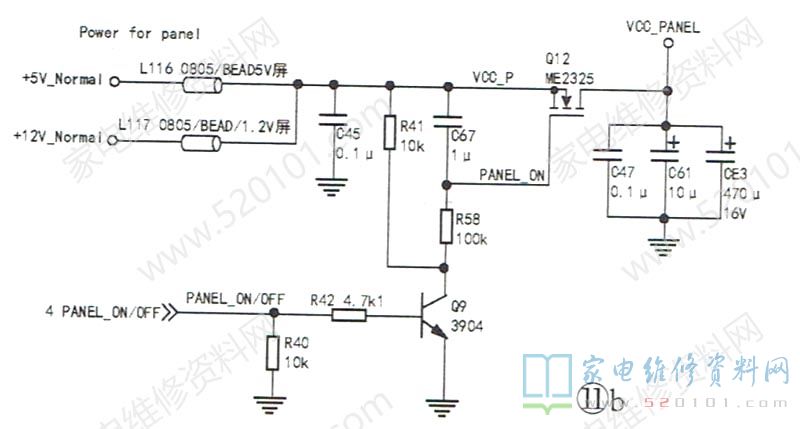

L116、L117为5V、12V上屏电压选择电感，如图11所示。待机时，U100的K6脚输出低电平，Q9、Q12截止;开机后，U100的K6脚输出高电压，Q9、Q12导通，输出5V或12V电压，供给逻辑板。
3、复位电路

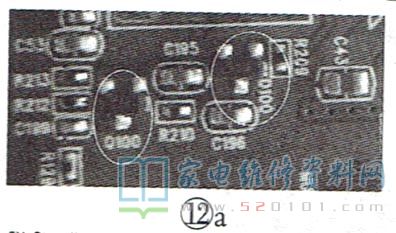

上电后，+5V_ Standby电压经R209给电容C196充电，如图12所示。由于R209的限流作用，C196的充电时间较长(约为49ms)。在C196充电期间，三极管Q100因e极电压高于b极电压而导通，Q100的c极输出高电平，送给U100的复位端。当C196两端电压超过4.3V时，Q100截止，U100的复位端变为低电平，复位完成。
4、待机放电电路

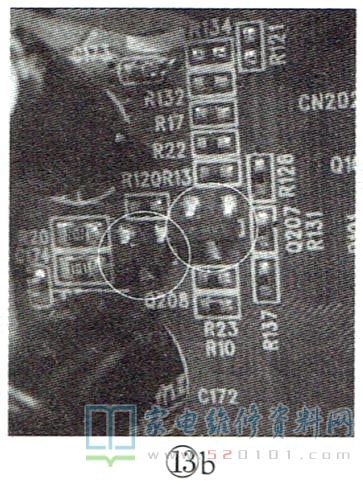

待机时，开关电源中主电源停止工作，无5V、12V电压输出;同时，U100的C2脚输出低电平，Q207截止，+3.3V_Standby电压经R10、R23加到Q208的基极，Q208导通，如图13所示，12V电压的余电经R20//R3和Q208的c、e极到地，快速泄放掉，为主电源的再次启动作好准备。
5、按键、遥控电路

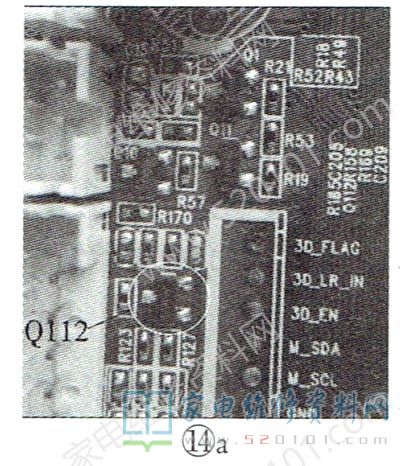

U100的K3脚是遥控信号输入端，G1、G2脚是按键信号输入端，R4脚为LED指示灯控制端。待机时，U100的R4脚输出低电平，Q112截止，+5V_ Standby电压经R185供给LED指示灯，LED灯亮，如图14所示(在开机启动过程中，U100的R4脚输出脉冲，LED灯每隔3s闪亮一下);开机成功后，U100的R4脚输出高电平，Q112导通，LED 灯不亮。
6、开/关机静音电路
U201的①.、②脚是静音控制端，当这两脚电压为5V时，功放电路正常;当这两脚电压为0V时，功放电路进入静音状态。当开机或切换信号源时，U100的F3脚输出高电平(3.3V)，Q26导通，U201的①、②脚电压为oV，U201进入静音状态，如图15所示;关机时，Q206基极电压降为0V，Q206导通，C254两端电压通过Q206.D204、R247加到Q26的基极，Q26导通，u201进入静音状态。
四、信号处理电路
1、RF信号处理电路

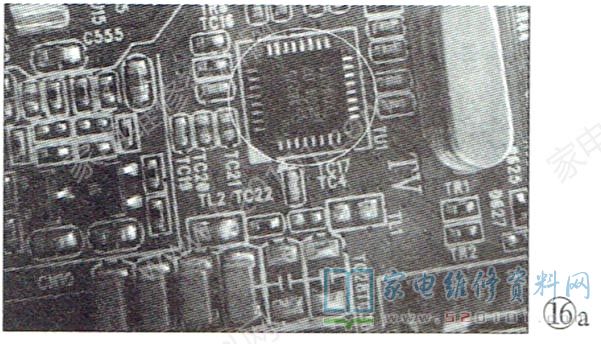

TC29、TL2、TC22、TL1、TC4和TC17组成RF射频信号输入电路，如图16所示。RF射频信号进入调谐器芯片TU1(TDA18275HN)内部，经高频及AGC增益处理后，从TU1的23脚、24脚差分平衡输出，送给U100的T1、T2脚。
TU1的19脚、31脚为3.3V供电输入端，12脚、13脚外接16MHz晶振，写脚为AGC增益控制端，⑨、10脚为总线控制端。
2、网络电路
CON650为RJ45标准网络信号(LAN)输入端口，用于连接外部有线以太网，如图17所示;U651为网络变压器，作用是信号电平耦合、隔离外部干扰和阻抗匹配，从而增加传输距离，增强抗干扰能力。R657、R660、R662、R664、C650为电磁兼容元件。
另外，U100的Internal PHY驱动方式为电压驱动方式，因此U651的②脚、⑦脚外接电阻R681必须装上;否则，网络连接异常。
3、伴音功放电路

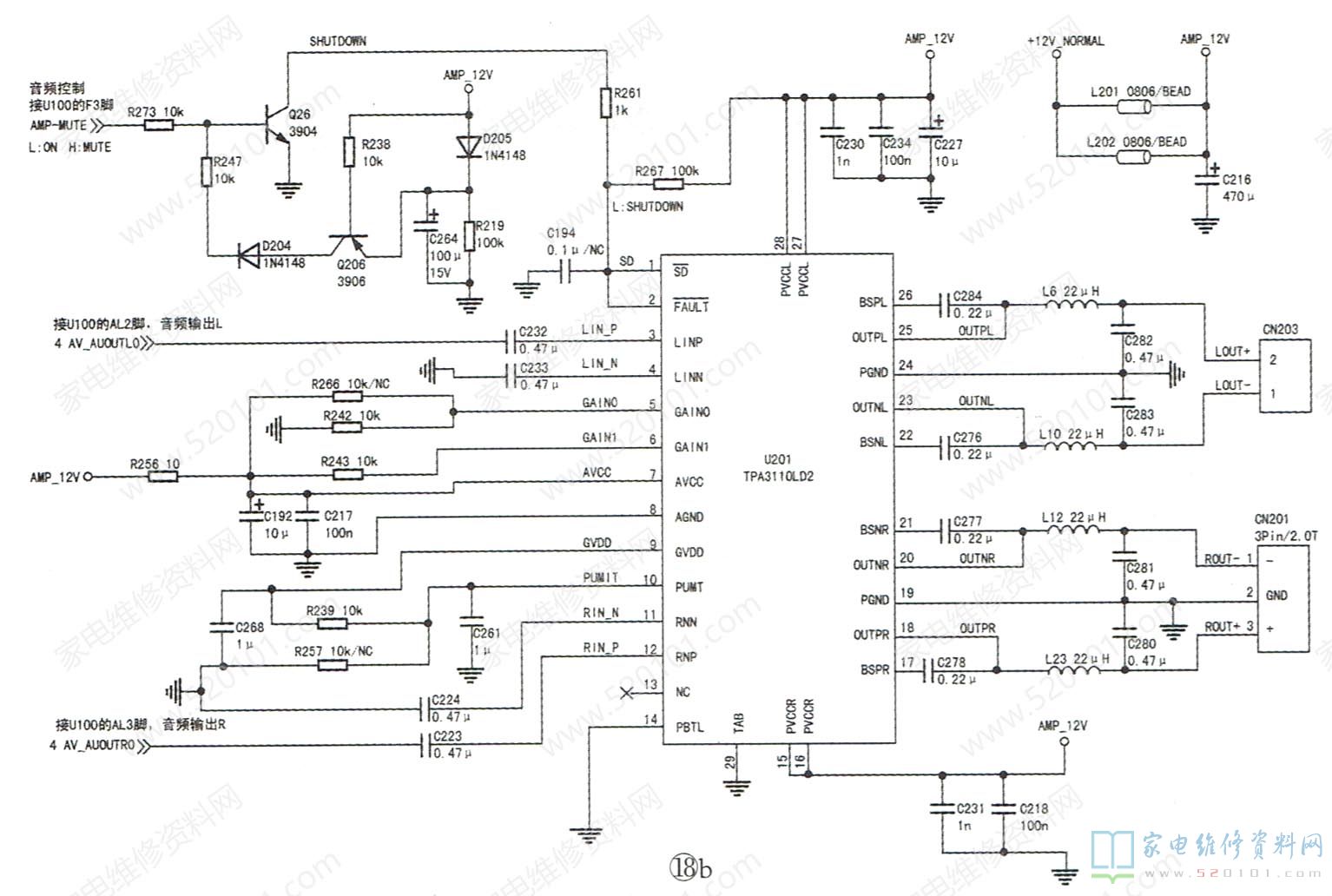

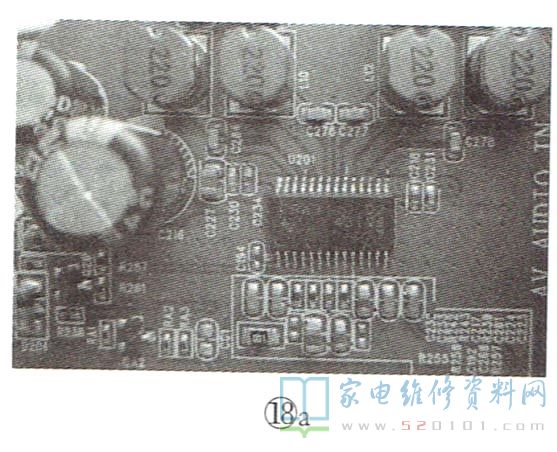

该主板的伴音功放采用TPA3110LD2(U201)，如图18所示。U201是一款单电源供电、模拟信号输入的D类功放块，采用28脚TSSOP封装，供电范围为8V~26V，最大输出功率为10W x 2。U201的15、16脚及27、28脚为12V供电端，18、20脚及23、25脚为功放输出端正常时电压为6V;①脚为静音控制端，低电平静音。
提示:功放块OB6220LD2与TPA3110LD2引脚功能一样，但在用TPA3110LD2代换OB6220LD2时，需在⑨、10脚间接上一只10k~20k电阻，否则，声音小且沙哑。
