Horion 42S61F液晶电视开机三无的故障维修

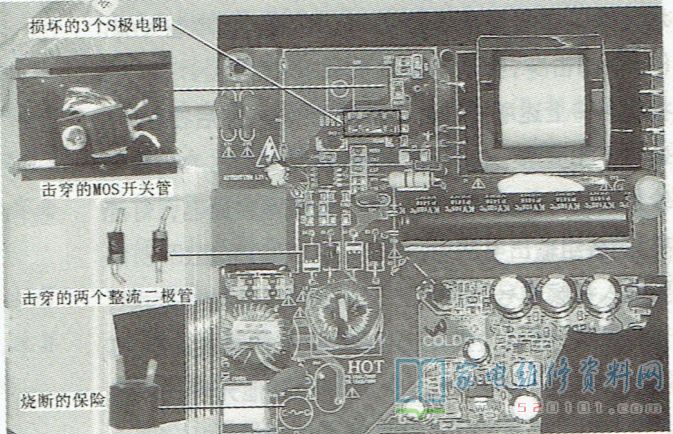

      接修一台Horion 42S61F型液晶彩电(网上称该品牌名是“皓丽”)，通电后没有任何反应。据用户介绍:收看中突然机内发出“咔嚓"一声后自动关机，随后不开机。接通电源开关，用万用表RX1k挡测量电源插头两端电阻为无穷大，判断机内保险丝烧断。拆机检查，发现该机采用的是电源+背光灯+主板三合一板，型号为6A608-T8C1，厂家贴条上标注:MB19-146BPOB -001169  9011-118A36-523J1081。检测电路板上的保险丝果然烧断，说明电源板电路有严重短路故障。测量抗干扰电路、整流滤波电路和开关管，发现整流全桥中的两只二极管和电源开关管击穿，如图1所示。

      更换上述损坏的元件后通电试机，三无。测量开关电源无电压输出，但大滤波电容两端有+300V电压，判断故障在电源驱动和开关管电路。检查驱动电路未见异常，测量开关管的S极对地电阻为几十千欧姆，判断开关管S极对地电阻开路。经查s极三只对地电阻均已烧焦，将其换新后通电试机，故障排除。

      提示:当开关电源的MOS开关管击穿时，一是要检查S极接地电阻是否过流损坏，二是检查G极驱动电路电阻、二极管等器件是否连带损坏，三是检查D极的尖峰吸收电路器件是否失效开路。
