液晶电视电源遭雷击后的故障维修过程

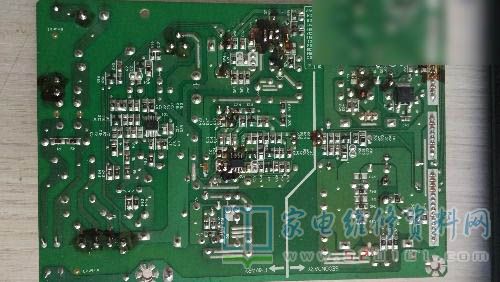

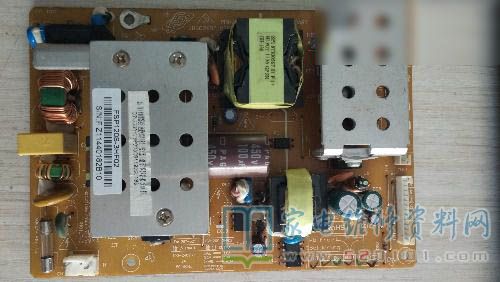

      前几天接修一台雷击液晶换下来的电源板，今天有空修好备用。保险已烧，测桥堆短路，换之。测PFC和主电源MOSFET没击穿，保险处接灯泡试机，测待机电源5V正常，短接PSON到待机5V，待机5V被拉低，有情况！待机时测待机电源热地端IC供电13V，短接PSON时被拉低，说明热地端有短路，进一步检查发现UC3843B和旁边一个三极管击穿短路，换之。再次上电试机，主电源24V瞬间飙到50V，测主电源反馈光耦PC817完了，换之。再次上电试机，24V正常了。测PFC大电容只有300V，不对，PFC没工作。没上UC3843B的时候试过PFC是可以工作的。这时测副电源IC供电13V只有9V左右，5V正常，热地还有短路？不是！直觉告诉我13V那一路的整流二极管有问题。找个FR104换之，待机13V变15V，短接PSON，15V变12V，PFC 390V正常，主电源24V正常。至此维修结束。
