由逻辑板异常导致二次不开机的故障维修案例

      接修一台COBY牌32英寸液晶电视，.上电后开机，电源指示红、绿灯交替闪烁，不能二次开机。拆开机壳，发现此机主板已换为万能主板，型号为HXV59LCD+8006V2.0.上电开机，测量电源板输出的5V、12V、24V电压均正常，主板上的5V、1.7V、3.3V电压也正常;FLASH供电4.98V正常，但SCL和SDA电压在98V~4.47V间波动，难道是主板坏了?

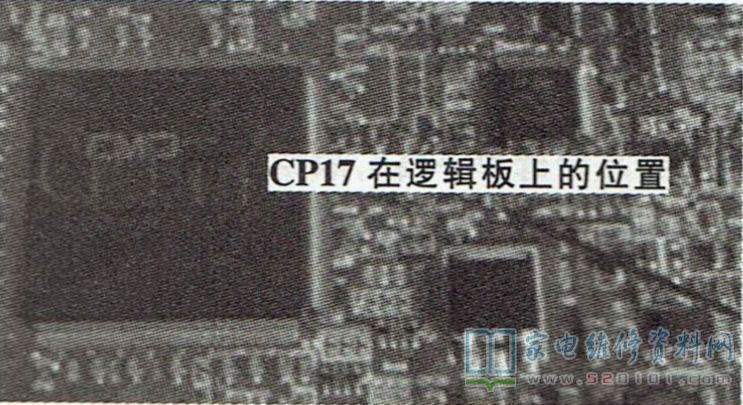

      找来一块万能主板写好程序试机，发现不插屏排线上电开机红灯亮，按遥控“开机”键后绿灯亮、背光亮，灰屏，遥控开/关机正常，说明故障在逻辑板。该机逻辑板的型号为V320B1-C3，根据经验，逻辑板上贴片无极电容击穿损坏的较多，于是取下逻辑板，用万用表的二极管挡测量CP28、CP17、CP18等电容，发现在路值均为0。拆下这些电容逐一检查，发现CP17短路，其位置如图1所示。不安装CP17，上电试机，背光亮，蓝屏出现，插上信源，图、声正常，故障排除。
