一、检修须知
电源电路有热地和冷地之分，检修热地电路时-定要注意，以防被电击。有条件的话，最好使用1:1隔离变压器检修电源板。检修电源板时，若要断开负载，一定不能断开稳压电路，否则会损坏元件。电源板上的元器件多为专用器件，一般要求使用原装配件，或者代换的元件电性能参数不得低于原型号参数。部分元器件对体积和外观有要求，否则会造成元器件装不进去，还有可能与其他元器件短路。另外，由于屏内空间狭小，工作温度较高，更换的元器件对温度有一定的要求，比如电容，最好选择耐温105°C的电容，否则易出现热稳定差问题。
由于LED电源是恒流驱动电源，与常见的恒压电源有较大的差别，检修方法也有所不同。LED背光和每款LED背光电源相匹配(主要是电流、功率及输出电压范围)，互换性小。若代换错误，会造成背光闪烁、图像过亮、偏色和无光等故障。维修LED驱动电路时，最好用LED专用维修工装或直接在原机上维修。LED驱动电路恒流部分的元器件一定要换用原型号， 不得随便增大或减小元器件参数，防止维修后与LED背光灯板不匹配，造成LED灯提前损坏或色彩不良。
二、常见故障维修
故障现象1:LED背光一直不亮。先检测背光开/关控制(BL-ON)、 亮度控制(PWM.DIM)信号是否为高电平，如BL-ON为低电平，说明是主板未发出背光开信号，应检查主板;如为高电平，说明主板控制信号正常。同理，如PWM/DIM信号为低电平，则检查主板上的背光亮度控制电路。接下来检测LED驱动电路输出电压是否比输入电压高。部分电源板上标有LED驱动输出电压(VLED+)，如新锐HSS35D-1MB、HSS25D-1MF等电源，测试这两个电压，主要是判断LED驱动电路是否工作，检查升压驱动供电使能、保护输入引脚及功率驱动部分电路。
如果VLED+电压与输入电压相等，表明LED升压驱动电路未工作。注意:测试VLED+电压是在开机瞬间测试，如时间长了，保护电路会使VLED+电压下降。如VLED+电压高于输入电压则表明LED驱动电路已经工作，故障原因可能是LED灯串开路、短路、插座接触不良、LED驱动误保护等。-般来说，灯珠开路的情况比较多。误保护有两类:类是oVP保护电路误动作，另一种是检测PFC电压错误造成LED驱动电路误保护。值得-提的是，部分逻辑板有背光亮度控制功能如逻辑板异常也会造成LED背光不亮，这时可以断开逻辑板到LED驱动电路之间的控制线试机，如亮，证明逻辑板有问题，或12V电压没有送到逻辑板，故障跟LED驱动电路无关。

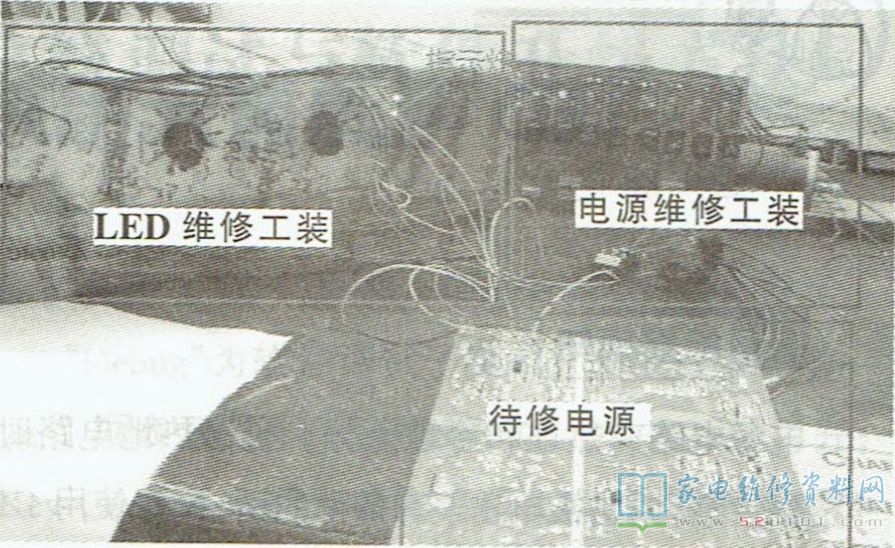

故障现象2:背光亮一下就熄。首先在开机瞬间观察屏上的亮暗情况，如局部亮或暗，表明对应驱动电路有问题，或对应LED灯串有故障。对于多路驱动的，可以交换驱动信号，看亮暗位置是否改变。如没有改变，则是LED背光故障;如位置改变，则表明LED驱动电路对应恒流驱动有故障。如是单路LED，一般是LED灯串有问题，或者oVP保护电路误动作。对有多路LED-端的背光电路，在背光没有熄灭前，测量LED-端的直流电压，并比较各路电压大小，正常情况下，电压相差不大。如电压相差较大，多为对应的LED灯串有灯珠短路或开路现象。另外，在实修该类故障时，可断开OVP保护电路或降低保护电路灵敏度进行检修也可用LED维修工装判断问题部位早期LED液晶彩电的维修工装如图1所示。
接好工装线，根据电源输出电压选择对应挡位(一般不超过VLED+电压5%即可)，通电后观察工装指示灯状态，若还是一亮即灭，说明LED驱动电路有故障，重点检查恒流控制和亮度控制电路;如一直亮，说明LED驱动电路基本无问题，故障可能是LED灯条老化或开路;如工装指示灯一直不亮，说明LED驱动电路升压部分有问题，检查该电路的使能控制和功率驱动电路。需要说明的是，图1所示LED维修工装只有4路输入，若低于LED驱动电源输出路数，此时可连接多个工装测试。另外，LED灯条测试仪可以测试LED灯条是否能点亮，但无法测试LED灯珠性能。
维修提示：1.更换灯珠时，须注意灯珠的压降、电流、体积及发光颜色。若只有一只灯珠开路，且用户要求不高，可短接该灯珠。2.对不定时出现背光异常故障，先检查灯条连接线及插头有无松动、虚焊现象，以防走弯路。
