一台HPC I-55L触摸一体机，故障表现为红灯亮，不开机。红灯亮不开机故障较为常见，故障原因有:存储器数据损坏，背光电路出现问题造成保护，主芯片损坏等。首先测量各组供电电压，发现STB信号电压为1.7V，低于正常值3.2V，这说明机器处于待机状态。测主芯片MST6M182的3.2V、1.2V.5V供电都正常，拆下主芯片上的散热片，手摸主芯片没有温升，这说明主芯片没有工作。正常时，按下待机键(该机没有待机键，但留有待机按钮插针，为了维修方便，加装一个待机按钮)，CPU接收到开机信号后，发出开机指令，首先调取存储器中的数据与开机数据比对，如果正常，STB信号电压从1.7V变为3.2V，背光电路启动，灯管点亮;指示灯由红灯变绿灯，LVDS 12V供电输出，供给倍频板，各电路正常工作，液晶屏上出现图像。

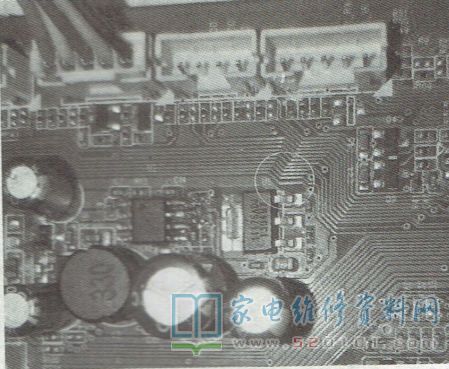

根据故障现象分析，判断待机电路出现故障。找来一块报废板，拆除板上的插座、电解电容、电感等大型元件，查看STB信号走向，发现STB信号分两路:一路接R1和C10，送到电容E11的正极;另一路通过一只电阻R10与一过孔相连，拆下主芯片测试，发现该过孔与主芯片A10脚相连，在测试中当测U2(AIC2857F)⑦脚电压时，竟然开机了。让机器处于待机状态，按开机按钮，无法开机，再测U2⑦脚又可开机。u2⑦脚通过电阻R15(100k)过孔到主芯片L5脚，测量U2⑦脚电压为3.34V，正常，R15也正常。既然测量u2⑦脚电压能开机，能否模拟一个信号开机呢?笔者找来一只500k的可调电阻，串联在R15上，先让机器处于待机状态，然后慢慢调小阻值，当调至400k时，机器开机。找来一只510k的贴片电阻，替换R15后试机，如图1所示，故障排除。估计故障原因是主芯片启动电路异常。
