自己亲戚家里一台冠捷ENVISION L42BN81F液晶电视，故障现象为：插电源待机红灯亮，遥控或按电视机电源键均无法开机。拆机测待机电压5V正常，CPU工作电压3.3V正常。PS-ON一直处于低电平。可见CPU没有发出开机信号。
测量遥控接收子板的遥控输出信号端，电压3点多伏，在按遥控开机键时，电压有波动，由于原机遥控器丢失，现用机顶盒遥控器学习了原机电源键进行控制，不确定此遥控器是否可靠。再检测按键子板，电源电压正常。关电源，测电源键按下时微动开关接触电阻，电阻达十几欧，开机后，直接短路电源键的微动开关，还是无法开机。于是将故障范围定位到CPU及其外围电路。
由于本人是非专业维修人员，没有相关维修经验，于是先在网络上搜索，发现有师傅检修时通过刷软件解决，由于没有刷机工具，只好先放弃。通过查看电路图，CPU有个开机复位电路，复位电容C414为10V/10uF，再对照电路板，发现电容类型为贴片陶瓷电容。测复位端对地电阻不到100欧姆，拆下后再测电容容量8uF左右，但直流电阻只有100欧左右，说明漏电严重，用一个钽电容替换后，按电源键时待机灯变为蓝色，PS-ON输出为5V，故障修复。

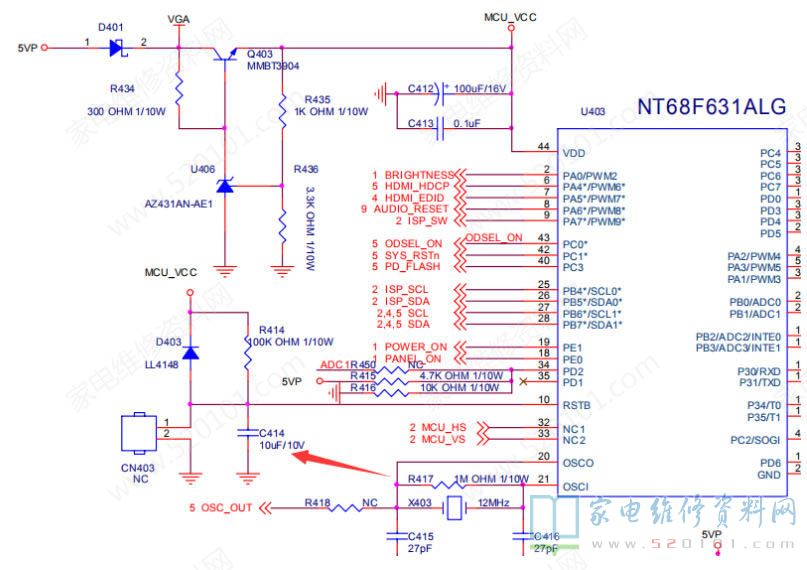

电路图

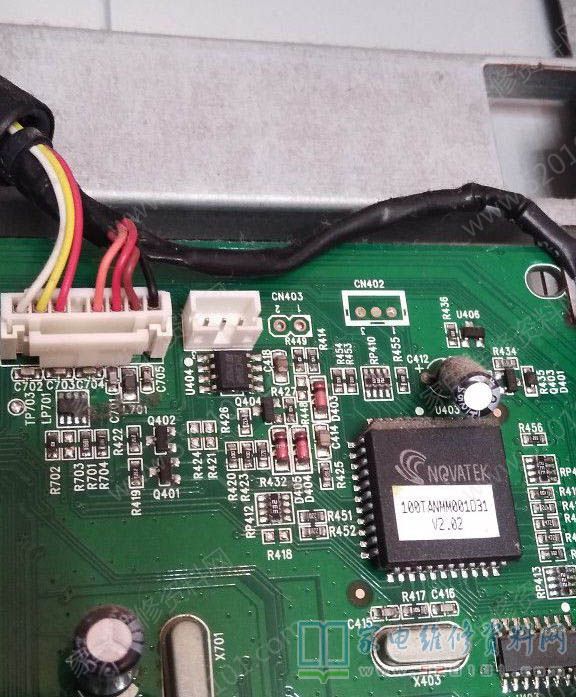

电路板

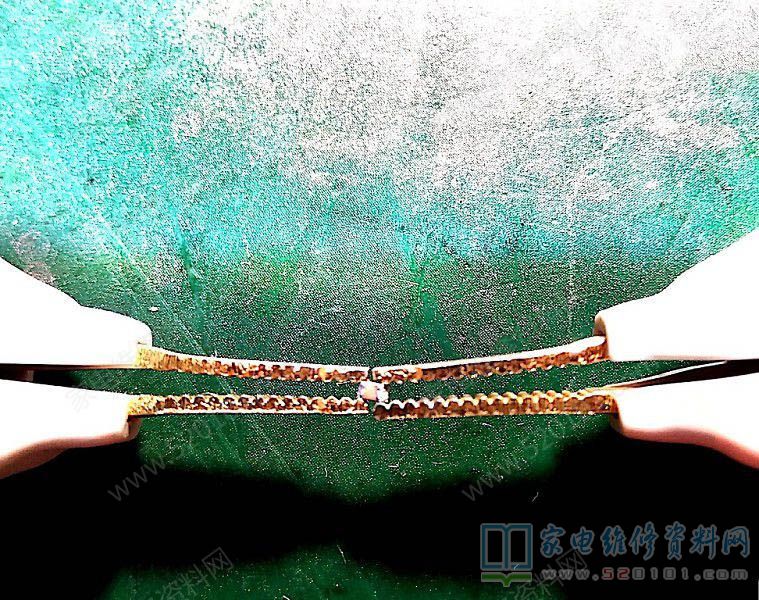

贴片电容测试

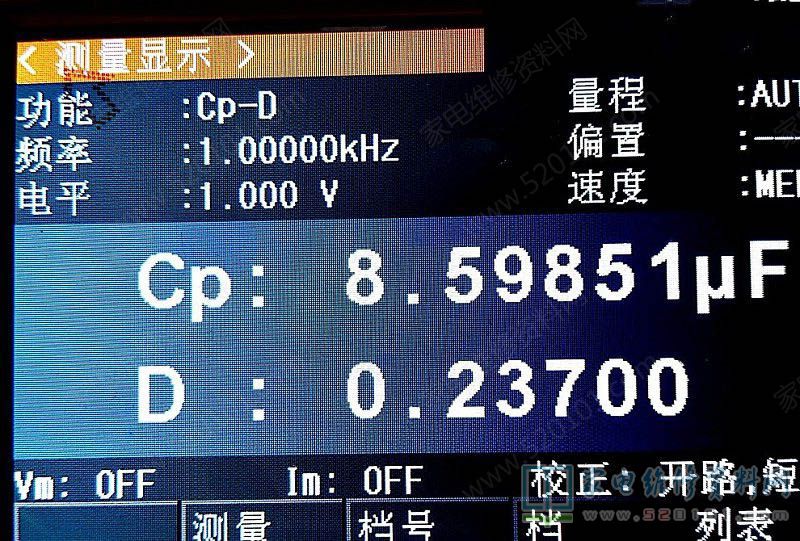

贴片电容测试结果

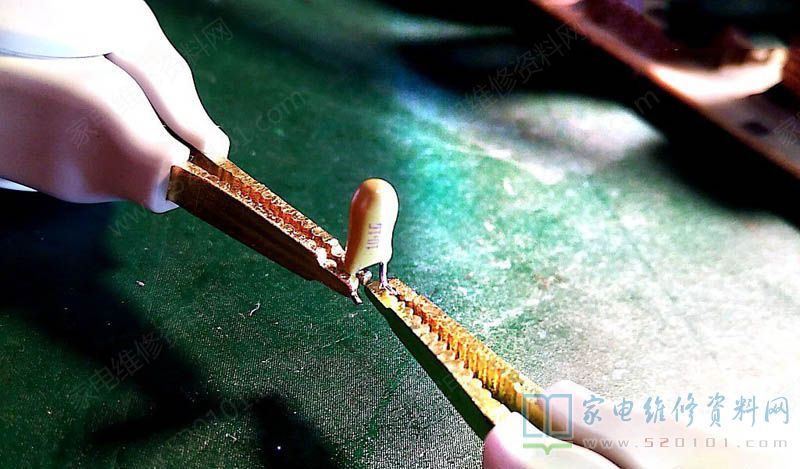

钽电容测试

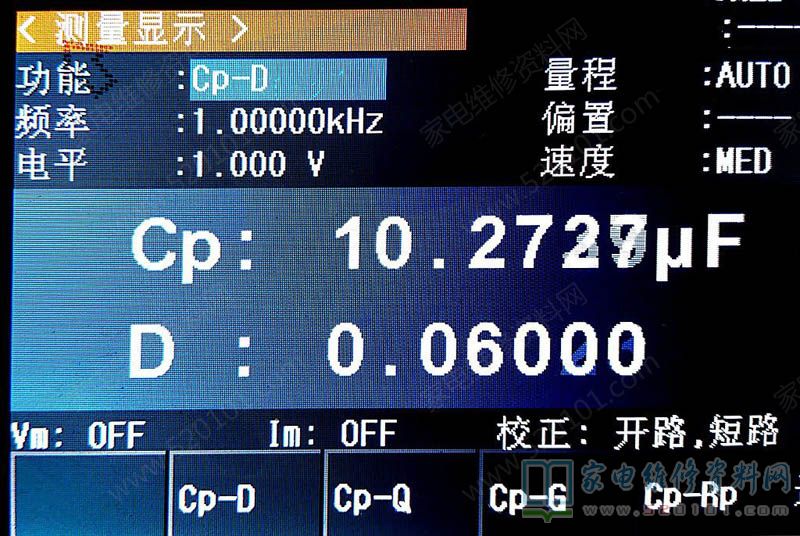

钽电容测试结果

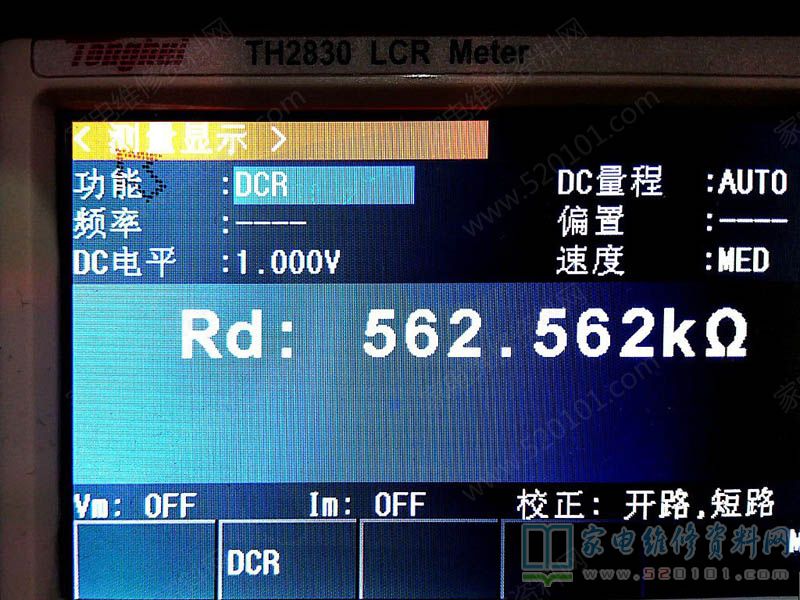

钽电容直流电阻

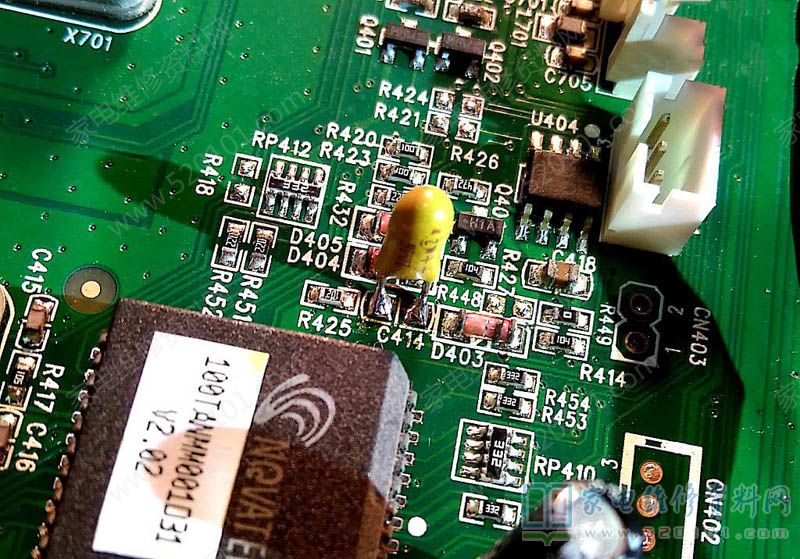

钽电容装机

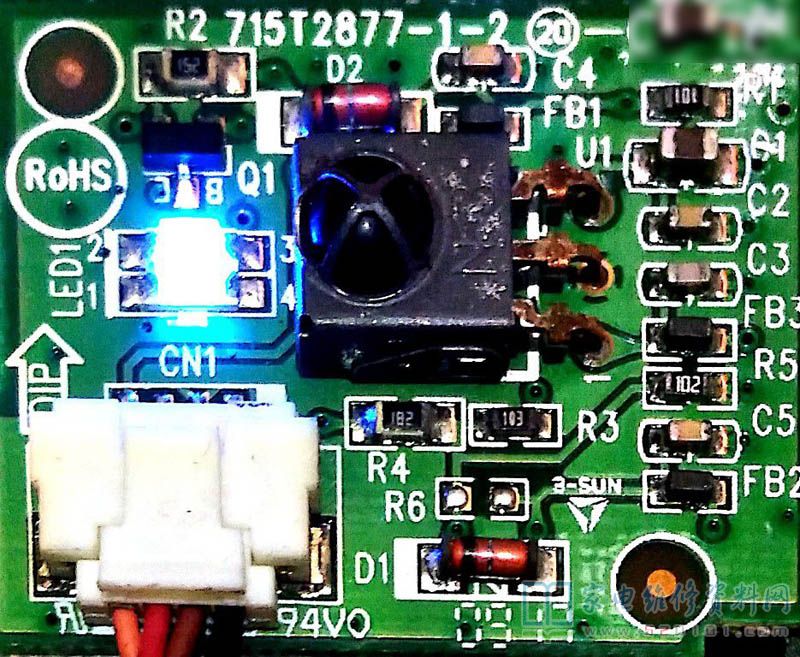

开机蓝灯，故障修复
