Letv X60、X70系列液晶电视是乐视公司生产的首批大屏幕智能彩电屏幕尺寸分别为60英寸、70英寸，它采用高通8064方案，具体机型有X60、GX60、X60S 、MAX70等。该系列彩电主板价格昂贵，加之维修资料匮乏，其故障检修难度较大。下面介绍该系列彩电主板的主要特点与检修实例，供实修时参考。
一、主板特点

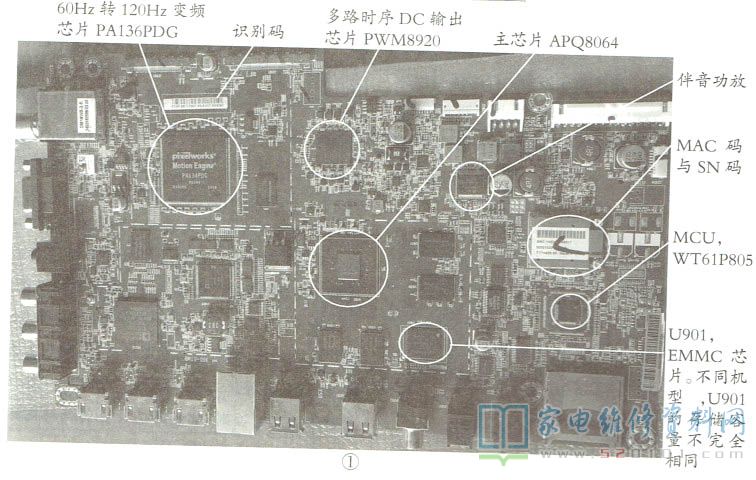

该系列彩电主板电路较复杂，采用单独MCU控制方式，其MCU型号为WT61P805;主芯片采用美国高通公司( Qualcomm )生产的APQ8064，多路时序DC输出电路采用PWM8920，60Hz转120Hz 变频电路采用PA136PDG，如图1所示。
1.主板配置识别

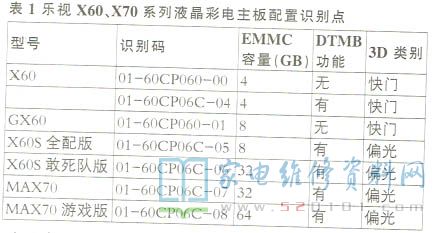

虽然该系列彩电所用主板的外形相同，但由于不同机型的具体功能不完全相同(主要是3D与数字电视地面波信号接收(DTMB)功能)，所以主板配置也有所差异，具体差异点见表1。

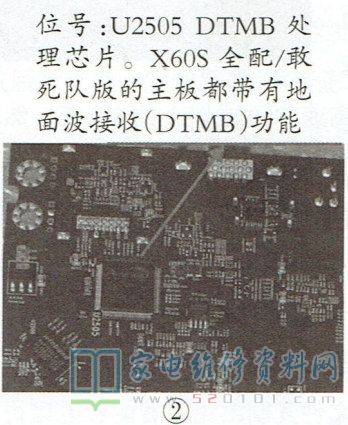

在更换主板时，可从以下三方面进行识别:(1)主板正面LVDS上屏接口下方的标签纸上印有识别码，可通过此码进行区分;(2)主板上位号为U901的芯片为EMMC(俗称内存或闪存)，对于不同机型，U901的存储容量不完全相同;(3)查看主板背面是否安装有数字电视地面波信号处理芯片，如安装有，则表明该主板具有DTMB功能，如图2所示值得注意的是，该系列机主板对HDMI端口输入信号要求较高，若输入的HDMI信号不标准，则易出现黑屏、图像晃动或无图像等现象。

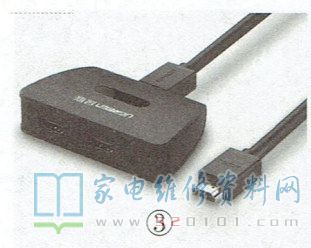

这时可先掉换外设的HDMI输出端口或电视机的HDMI输入端口再试，然后调整外设的视频输出设置，或改变输出分辨率试验，如仍无效，则需加装质量好的HDMI信号分配器，如图3所示。
2.MCU电路的作用
该系列彩电MCU电路的作用如下:(1)在待机状态下，一是接收遥控和按键的开机信号，控制LOGO LED(俗称Letv厂标灯)的亮度;二是对市电电压进行监测(AC-DET信号)。(2)二次开机后，一是控制LOGO LED亮度，使之比待机时略亮;二是给主芯片及电源板一个开机信号，让主芯片进入正常工作状态，电源板电路全部启动输出多组电压;三是与主芯片建立通信，进行数据交换;四是进行USB Host( 读数据)与USB Device (提供数据(被读))接口功能切换;五是交流状态监测;六是面板按键与遥控信号接收。
3.开机过程

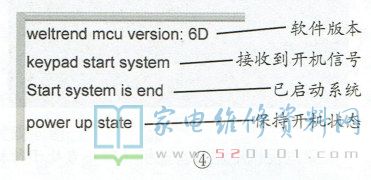

该机的开机过程较简单:上电后，如果MCU的供电、时钟、复位正常，则MCU进入正常工作状态，读取整机软件版本，并可通过开机打印信息显示出来。当MCU接收到开机信号后，MCU发出开机信号送给主芯片，系统启动，保持持续开机状态，此时的开机打印信息如图4所示。
如果二次开机后屏幕不亮，这时需观察LOGOLED灯是否亮，若亮，则先关断电视机电源，然后再上电开机;如果不亮，则关断电视机电源，至少隔10min后再上电开机。如果开机后长时间(超过3min )显示开机画面，这时可先断电重新开机，若无效，则需进行强制升级操作，以恢复系统。
4.关键测试点
在检修不开机、自动关机等故障时，需重点检测主板上的3.3V、2.5V、1.8V、0.9V (DDR基准电压)及1.0V供电是否正常，DDR存储器及外围的通讯电路是否正常;在检修灰屏故障时，需测量上屏供电12V是否正常，LVDS信号输入电路各端对地阻值是否正常(可对比判断)，变频电路输出信号端对地阻值是否正常( 可对比判断)，晶振Y3001工作是否正常，最后检查或代换变频芯片PA136PDG。
5.软件升级方法
该系列彩电的软件升级方法见《乐视X60超级电视软件升级方法（图）》一文。
6.恢复出厂设置方法

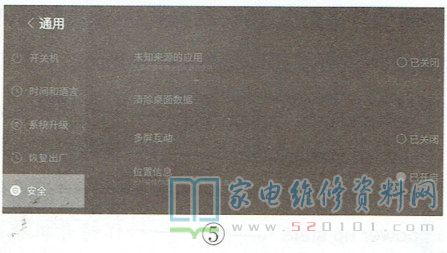

恢复出厂设置(有的彩电称之为初始化或清空母块)是将电视机的开机界面、待机方式、图像模式、网络连接设置等参数恢复为出厂时的默认值。如果电视机能开机且控制正常，则开机后依次点击桌面上的“设置”一“系统设置"一“通用”一“恢复出厂”，如图5所示。
如果电视机不能二次开机(即一直处于待机状态)或开机后死机，其恢复出厂设置方法如下:如用39键遥控器，则依次按数字键"3、6、9" 与确定键;如用'超遥3”遥控器，则依次按“设置”、“音量+”、“音量-”、“频道+”、“频道-”与"Power"键。
7.智能遥控器的配对方法
开机后，将遥控器靠近电视面左下角的LOGOLED灯，同时按住遥控器上的菜单键和返回键不松手，当遥控器上闪烁的指示灯由蓝色变为粉红色时，表示配对成功。
8.MAC码与SN码的写入方法

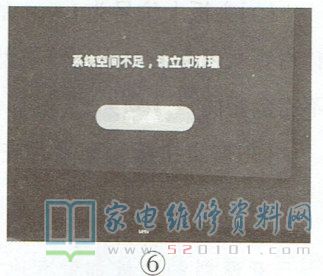

在更换主板后，需重新写入SN码与MAC码，具体操作方法见本刊2019年第3期36页一9.X60型机内存扩容方法X60型机的内存只有4GB，而电视机自带的系统软件约占3GB，即留给用户自行安装软件的空间只有几百兆(使用中系统产生的碎片文件会占用一部分)。因此，该型机在安装应用软件或软件升级后，屏上易提示内存空间不足，如图6所示，有时还伴有图像卡顿现象。
若遇此问题，可采用外置SD卡来扩展内存，具体方法如下:
第一步:先准备一张容量为8GB或以上、数据读写速度级别为高速C10或以上的SD卡，然后在电脑上用FAT32方式格式化。
第二步:查看电视机的软件版本，若不是最新版，则先升级软件。如果在线升级不成功或出现异常，则采用本地升级方法。

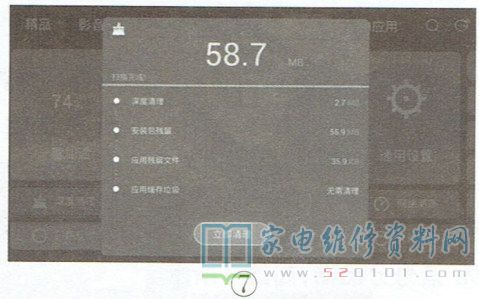

第三步:清理电视机的内存垃圾，防止碎片文件过多导致后续文件复制出错。智能彩电运行一段时间后或者安装、卸载软件后，均会产生缓存文件残留数据等内存垃圾，这时可打开电视机自带的“电视管家”或自行安装的其他清理软件对垃圾进行清理，如图7所示。

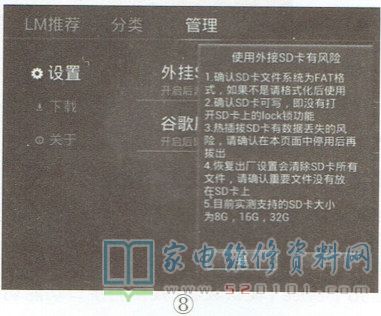

第四步:先在电视机中安装“乐米游戏厅"软件(通过超级电视Letv Store搜索LMYX(“乐米游戏”首字母缩写)即可找到该应用软件)，然后将格式化后的SD卡插到电视机的USB接口中，打开“乐米游戏厅”一“管理”-“设置"-启用“外挂SD卡"(或“扩展SD卡”)，如图8所示。

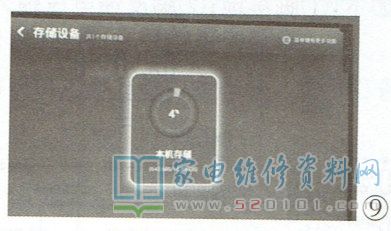

当出现如图9所示的数据复制界面时，表明外挂SD卡成功。如果提示复制数据失败，则先恢复出厂设置，然后再重复第四步操作。上述内存扩容方法同样适用于乐视x70、S50、S40及Air 系列机，但用于Air系列机时，要求电视机的软件版本为最新开发版。
二、故障检修实例
例1:一台Letv X60型液晶彩电，开机后屏，上一直显示“语音助手启动失败:端口 占用”。分析检修;试机发现，用户安装了第三方直播软件“全聚合”，怀疑故障系全聚合软件引起。对机器进行恢复出厂设置操作后试机，故障排除。
例2:一台Letv X70型液晶彩电，通电后电源指示灯不亮，按遥控器或本机按键均不开机。

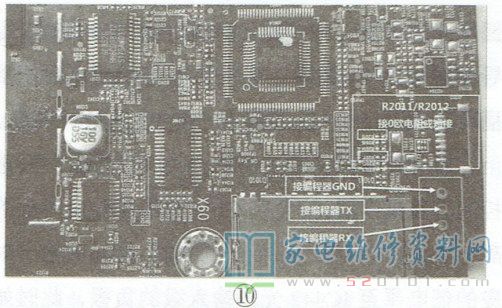

分析检修:测量主板上的3.3V供电正常。先找到主板的串口输出点，然后与写程器相连，如图10所示。查看该机的开机打印信息， 却无信息显示。
测量MCU的供电、复位、时钟均正常，判断MCU性能不良。换上空白的WT61P805，并重新写入程序后上电，其开机打印信息如图11所示。二次开机，故障排除。
提示:1.如果开机打印信息正常，但不开机，则检查主芯片工作状态及外围电路;如果打印信息不正常，则检查MCU电路。2.实修发现，不开机故障原因主要是时序DC输出电路异常，其次是MCU电路异常。

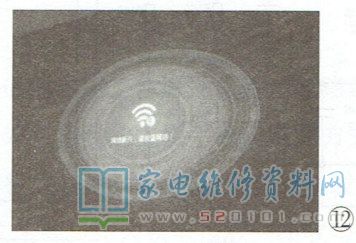

例3:一台Letv X60彩电，开机后图像花屏，如图12所示。
分析检修:先进行恢复出厂设置和强制升级操作，故障依旧。花屏故障的主要原因有:(1)主板上的图像信号处理电路异常;(2)双路LVDS连接线接触不良;(3)逻辑板或液晶屏异常测量12V上屏电压正常，检查上屏线及LVDS信号输入、输出电路也未见异常，怀疑逻辑板有问题，换新后故障排除。
例4:一台Letv X60型液晶彩电，开机后无图像，但声音正常。

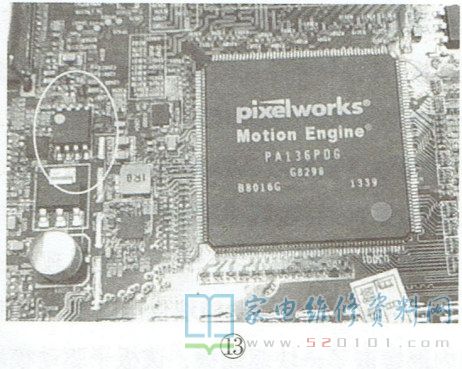

分析检修:上电试机，背光灯亮，测量主板输往逻辑板的12V供电正常。换用万能主板试机，图像正常，这说明原机主板有问题。上电测量60Hz转120Hz变频电路输入的LVDS信号正常，转向检查变频电路，如图13所示。
测量PA136PDG的3.3V和1.0V供电正常，检查晶振Y3001、DDR存储器U3003及外接元件均正常，怀疑程序存储器U3004中的数据错误。拆下U3004重新写入数据后试机，故障排除。
例5:一台Letv X60型液晶彩电，图像闪动，且图像上有白色干扰横线。

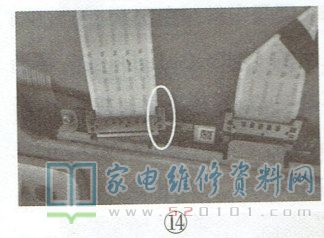

分析检修:通电试机，背光、声音均正常。在检查LVDS信号传输电路时，发现逻辑板的一个上屏线端头卡口断裂，如图14所示，导致该插座接触不良。更换上屏线后试机，故障排除。
例6:一台Letv X60型液晶彩电，播放3D片源时没有3D效果。分析检修:上电试机， 在AV、HDMI和轮播(同一套节目以一定时间间隔在多个频道中进行循环播放，用户通过选择频道以达到前进后退的视频点播效果)状态下，图像均正常;播放U盘中的3D信号源和乐视TV版下的3D片源均无3D效果。代换快门式3D眼镜并重新配对后再试，仍无3D效果，但屏上出现重叠的图像，这说明该机主板上的3D信号处理电路工作正常，怀疑3D快门红外电路有问题。该电路如图15所示。
测量 3D信号发射电路u2(PIC12F683)①脚的5V工作电压正常，⑤脚输.入的红外开关脉冲也正常，但②脚输出电压为0V，正常时应为1.2V左右的25Hz的脉冲信号，判断U2损坏。换新后试机，故障排除。

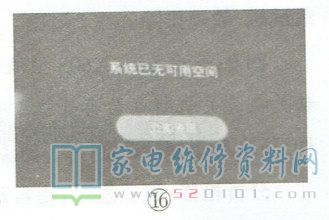

例7:一台Letv X60S型液晶彩电，开机后图像、声音均正常，但屏显“系统已无可用空间”，如图16所示，并且电视机的设，置功能不起作用。
分析检修:根据故障现象分析，判断系统软件异常或存储器有问题。先进行恢复出厂设置和强制软件升级操作均无效。屏显“系统已无可用空间”表明存储器容量不足。根据经验，同时引起设置功能和存储器容量不足的原因可能是主板上的EMMC芯片工作异常。测量主板上的3.3V和12V供电正常，主芯片与EMMC芯片的供电和总线通讯也正常，判断EMMC芯片不良。换新后试机，故障排除。
例8:一台 Letv X60型液晶彩电，输入HD-MI1信号图像花屏。分析检修: 上电试机，在显示广告及开机界面时图像和声音均正常，这说明电视机的供电.控制系统和屏组件电路均正常。换用板上另外两个HDMI端口试机，图像也正常，这说明HDMI1信号输入或处理电路有问题本着 先软件后硬件的原则，先用最新版软件强制升级并恢复出厂设置，故障依旧。
检查HDMII端口输入电路，未见异常;测量HDMI信号处理集成块ADV7850(如图17所示)的3.3V供电和总线电压均正常，怀疑ADV7850内部切换电路有问题。更换ADV7850后试机，故障排除。

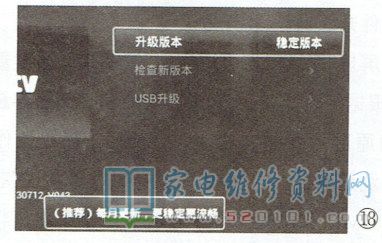

例9:一台 Lerv X60S型液晶彩电，不定时自动关机，关机断电后再开机，一会儿后又自动关先投造控帝上的主负键，然后按右键选择”系统更新”，接着按确定键查看该机的软件版本为3.0.03(稳定版)，已为目前最新版本，如图18所示。下载3.0-V119D 软件(开发版)刷机后，故障依旧:再用3003稳定版)软件刷机，故障仍未排除;最后对机器进行恢复出厂设置操作后，故障排除。

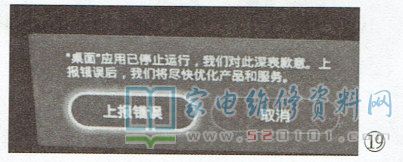

例10：一台 Letv x60型液晶彩电，开机后屏显提示桌面应用已停止运行如国10所示正投不果由应用已停止运行，如图19所示。
分析检修 :先恢复出厂设置，无效。分析认为，此故障可能为服务器故障或者软件自身故障。先后升级039S.040S版本软件后试机，故障依旧，最后用最新的0415版本数件升级后为故障排除。
例11:一台Letv X70型液晶彩电，开机后一直显示开机画面，不能进入系统(俗称“开机卡LOGO")。

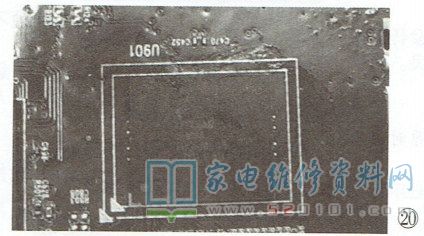

分析检修:Letv X60、X70系列液晶彩电易出现开机卡LOGO故障，具体表现为开机后一真显示开机画面，或显示开机画面后灰屏或显示开机画面后自动重启，这类故障大都为软件故障，重新升级软件即可。先用U盘强制升级并恢复出厂设置，无效。根据经验，若EMMC芯片U901(SDIN5D1-4G )工作异常，也会出现开机卡LOGO故障。测量EMMC芯片的1.8V供电正常，主芯片APQ8064与EMMC芯片之间的CMD、CLK、DO~D7等通讯电路也正常，怀疑U901性能不良，如图20所示。
换用东芝EMMC芯片(THBGMDG5D1LBAIL)后，重新写入程序试机，故障排除。
例12:一台Letv X60S型液晶彩电，开机卡LOGO。
分析检修:先后用45S、48S、51S等版本软件升级后，屏显“恢复中....，.但重启后故障依旧。
抱着试试看的态度，强制升级28S版本软件后，电视可以正常开机，但是无法在线更新，接下来用33S版本软件升级后，在线升级正常，故障排除。
例13:一台Letv GX60彩电，开机后屏显“很抱歉，Game Asistance 已停止运行....字符，按“确定”键后可以正常收看有线电视节目，但关机后开机，屏上又会出现。上述字符。
分析检修:上述字符表示游戏助手已停止运行，其处理方法如下:开机后依次打开“应用”-电视管家应用管理+游戏中心，清除数据及缓存，然后退出“电视管家”，再进入“游戏中心”进行数据升级。完成升级后试机，故障排除。
