液晶电视伴音故障主要是指无伴音、伴音声小或伴音中有杂音等故障。在该类故障中，由于图像及遥控、键控均正常，则故障部位主要位于伴音信号处理通道中。
一、故障原因分析
1.伴音功放供电异常
在液晶电视中，D类伴音功放或数字伴音功放的供电电压多为24V。若此路供电电压过低，或该电压滤波电容容量大幅减小，均会出现无声、断音或者声音失真故障。
提示:在部分液晶彩电中，如果伴音功放的+24V电压滤波电容容量减小，除易引起无声外，还易出现二次开机困难现象。
2.静音控制电路异常

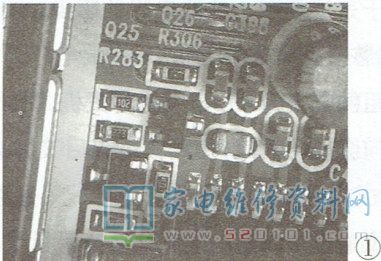

静音控制电路多由一只或两只贴片三极管及外围元件组成，与伴音功放的静音控制端相连，如图1所示。若静音控制电路异常，则会出现无声故障。
3.伴音功放块坏
功放块损坏通常有三种情况: 一是内部电路(多是功率管)击穿，这种情况易连带损坏供电电路中的限流电阻，这时测功放块的供电端对地阻值明显偏小，通电后发热快，甚至有些功放块表面出现裂纹;二是内部某一路驱动电路损坏，表现的故障现象多是某一声道无声 、音小或有噪音，这种情况可通过交换输入音频信号，或者通过测量左右两个声道功能相同的引脚电压或电阻来判断;三是内部某电路性能不良，这时表现的故障现象多是音质差或伴音中有杂音。
提示:在D类功放电路中，若左、右音频输出端外接电感(电感系数约为15uH)短路，自举端外接的升压电容(容量多为0.22uF~1uF)漏电，或者芯片底部的散热片与地之间接触不良，均易导致功放块损坏。
4.电子开关或音效处理电路异常

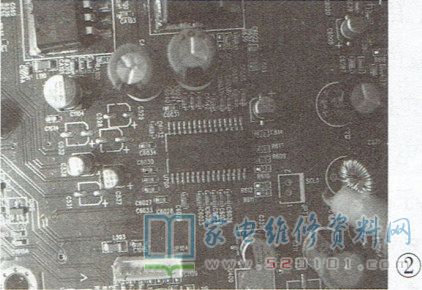

部分液晶彩电在伴音信号输入电路中设有电子开关电路，如常用电子开关HE4052对前置AV端口输入的音频信号进行切换。音效处理电路的作用是对输入的AV、TV、USB、HDMI等信号源的音频信号进行切换并进行音调、高低音平衡等处理然后再送往功放电路。用于液晶彩电的音效处理块型号很多，如常见的NJW1142就拥有非常全面的电视音频信号处理功能，且有多路音频信号输入及音调、平衡、音质、音量、静音和AGC等控制功能，其内部状态及转换控制均由I2C总线控制。本IC采用贴片30脚封装形式，工作电压为8V~10V ，如图2所示。
5.音频信号输入线路漏电
由于液晶彩电的主板采用多层板，且线路密集，若受潮后极易出现漏电现象。实修时若发现主板.上灰尘或油污较多，应先清洗干净，并用吹风机烘干，这往往能起到事半功倍的作用。
提示:在部分D类音频功率放大(如RT9108NB、OB6220R等)电路中，若某声道输入通道异常(如输入电阻损坏，线路断路或漏电等)，则会导致对应侧喇叭音圈发热，时间稍长便会烧毁喇叭。
6.耳机插孔漏电
许多液晶彩电设有耳机插入静音控制电路，即插入耳机后，后级的伴音功放处于静音状态，喇叭中无声。若耳机插孔漏电，则主板会误以为已插入耳机，则机内喇叭处于无声状态。若确认耳机插孔异常，可拆除不用。
7.电源板上300V滤波电容容量减小
此种情况出现在无PFC电路的液晶电视中。若300V滤波电容容量减小后，开关电源输出的各组电压中均叠加有较强的干扰脉冲，易导致伴音功放电路进入静音状态。
8.伴音功放某声道输出电路(含喇叭)异常
此原因对应的故障现象是某声道无声或有杂音。实修时，可通过对比检测左、右声道的输出电感及高频滤波电容等元件进行判断。
9.主芯片内部声音处理电路工作异常
许多液晶彩电的主芯片内部除集成有音频解码、放大电路外，还集成有音频DSP或音频DAC电路。音频DSP(Digtal Signal Procssig)是指采用数字技术对音频信号进行处理，以产生诸如分频、均衡、混响、延时等音效。音频DAC(Digial Analog Converter )电路又称音频D/A转换器或数模转换，其作用是将离散的数字量转换为连续变化的模拟量。若上述电路性能不良或损坏，就会出现伴音中有噪音或无声故障，如主芯片采用RTD2674S的海尔、创维等型液晶彩电中，易出现开机几分钟后伴音变小且出现杂音这一通病，究其原因，RTD2674S内部音频DAC电路热稳定不好，应急解决方法是将RTD2674S 215脚外接的3.3V供电电感换成一只10Ω电阻，以降低其内部音频DAC电路的发热量。RTD2674S的外形如图3所示。
提示:对于采用单独音频解码、音效处理DSP或DAC变换IC的彩电而言，若相关晶振电路不良(如晶振内部接触不良、引脚虚焊、性能不佳等)，则会出现无伴音或伴音中有杂音故障;对于将音频解码、音效处理、DSP或DAC变换集成在主芯片内部的彩电而言，若相关晶振电路不良，则会出现图像异常、伴音中有杂音、死机或不开机故障。
10.存储器异常或存储的数据错误
在部分液晶彩电中，尤其是采用数字功放芯片的机型中，主芯片是否输出音频信号，或者输出何种格式的音频信号均受该机程序控制。在检查伴音功放及主芯片电路正常后，可进入总线进行初始化操作，若仍无效，则可升级软件试试，最后更换用户存储器(多为24系列)及程序存储器一试。提示:伴音中有杂音不同于机内有异响，后者多表现为高频叫声，一般系开关电源或背光驱动电路振荡频率异常所致，具体原因有PFC电路中的分流(或续流)二极管击穿，开关电源或背光驱动中的谐振电路元件(电阻或电容)参数变化，开关变压器、储能电感或高压变压器引脚虚焊等。
二、故障检修步骤与方法
步骤一:插入耳机试听，以判断故障部位。为了区分故障部位在伴音信号前级处理电路还是在后级功放电路中，实修时，可先在耳机插孔中插入耳机试听，若伴音正常，则故障部位在后级功放电路中:否则，故障部位在前级电路中。若故障机有音频信号输出端口，可从该端口引出信号，接到正常彩电或功放机中，以判断故障机输出的音频信号是否正常，从而区分故障部位。
步骤二:测量伴音功放块的供电是否正常。测量功放块的多组供电，若某组不正常，则断开功放块的相应供电电感或限流电阻再测量，若仍不正常，则检查其对应的供电电路及电源;若恢复正常，则说明功放块有问题。
步骤三:测量伴音功放块的静音控制端或待机控制端电压是否正常。实修时，可按动遥控器上的静音键，监测静音控制三极管的c极或e极电压有无变化，以判断静音控制电路是否正常。
步骤四:检查伴音功放块的输入信号是否正对于输入模拟音频信号的功放块而言，实修时，可在耳机的输入端串联一只1uF/16V的电容，然后接到功放块的音频输入端，听耳机中的声音是否正常，若正常，表明前级电路工作正常，否则，说明前级电路有问题。
对于数字功放芯片而言， 需用示波器测量数字音频信号输入端的波形进行判断。数字功放芯片的数字音频信号有以下四种:

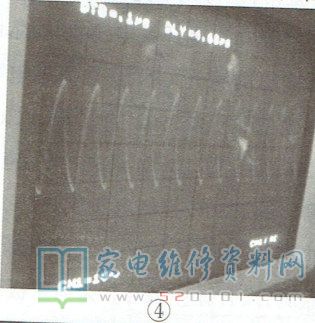

(1)、MCLK，主时钟信号，又称“系统时钟信号”，其频率为功放的基准频率.其F常波形加图4所示，幅度约为2.5Vp. p，周期约为0.08us;

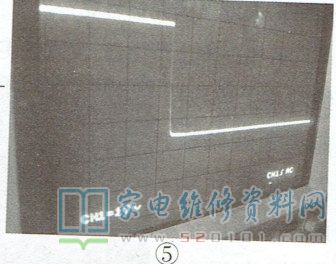

(2)、SCLK，位时钟信号，传输音频信号，其正常波形如图5所示，幅度约为3.2Vp_p;

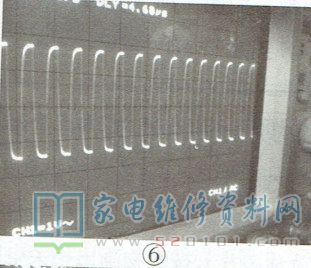

(3)、LR-CLK，帧时钟信号，用于切换左右声道，其正常波形如图6所示，幅度约为3.2Vp_ p，周期约为0.06us;

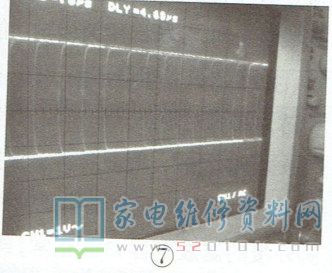

(4)、SDIN，串行音频数据信号，其正常波形如图7所示，幅度约为3.2Vp_p。
步骤五：检查伴音切换及音效处理电路。音效处理电路可以简单地等效为一个多选一的电子开关，受总线控制。若怀疑音效处理电路有问题，可用导线跨接其输入、输出端，以便进行判提示:在安装有音效处理电路的液晶彩电中，由于音效处理电路受总线控制，若总线上挂载的其他器件(如高频头、触摸信号处理芯片、环境光检测芯片等)损坏导致总线电压异常时，也会导致音效处理IC工作不正常从而出现无声故障。
步骤六:检查音频功放电路。在确认功放块的供电、静音或待机控制以及输入信号正常，且功放输出端外接的低通滤波电感.电容也无异常的情况下，可判断功放块损坏。值得一提的是，在 D类功放芯片或数字功放芯片中由于后级功率放大电路多采用半桥功率放大电路，在正常工作时，其输出端的直流电压约为功放电路供电的一半 ，故常将输出端电压称为中点电压，这一点与普通功放相同。若测得功放块输出端电压正常，这通常说明IC内部的功放单元电路无问题。
提示:对输入模拟信号的功放电路而言，可在功放的音频信号输入端注入信号以判断故障部位。若这类功放芯片损坏，可用普通的功放块或市售的功放小板来改动代换。

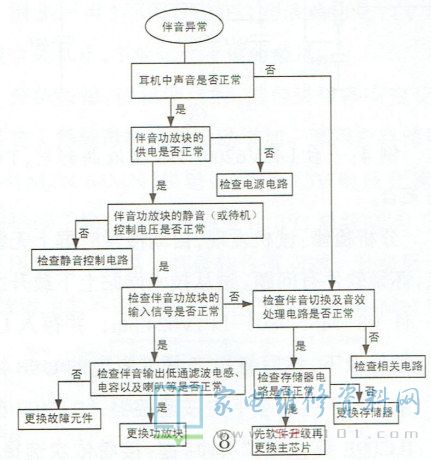

步骤七:先检查存储器电路，再进行软件升先检查存储器的供电、总线电压是否正常，与主芯片的通信是否畅通，然后进行软件升级，最后代换主芯片。提示:若伴音中有杂音，并同时佯有黑屏、死机或自动关机等现象时，需检查主板各组供电是否正常，主芯片与各存储器之间的通信是否正常，主板是否受到屏体或外界的强干扰。综上所述，伴音异常故障的检修流程如图8所示。
三、故障检修实例
例1:一台TCL LCD32P02彩电(DVP-L4机芯)，TV状态无声，其他状态伴音正常。
分析检修:根据故障现象分析，判断故障在伴音转换电路中。此机的中频处理块IC700(R2S10401)10脚输出伴音信号，送给音效处理块IC800( R2S15908 )④脚，经IC800 切换处理后从27、28脚输出左.右声道音频信号，送给伴音功放IC1的⑧、⑨脚。
给IC800 27、28脚注入干扰信号，扬声器中有噪音，但从IC800④脚注入，扬声器中无声，由此判断IC800工作异常。测量IC800的供电与总线电压均正常，更换IC800后故障依旧，检查其外围元件也未发现异常。由于IC800内部的切换电路由总线控制，会不会是软件的问题?
在以前修CRT总线彩电时，曾遇到过几例存储器异常导致无声的故障，最后更换存储器排除故障。由于笔者手头无该机FLASH存储器的数据，决定先更换用户存储器24C64(IC203)一试，换上一只同型号空白存储器后试机，故障排除。
例2:一台海尔LE42A950彩电(6M182 机芯)，开机约10min后无伴音，图像一直正常。
分析检修:首先怀疑软件有问题，进入工厂模式对机器进行初始化，无效。检查伴音功放电路，测量伴音功放U900 4脚的供电电压，刚开机时约为11V(正常值是12V)，随后慢慢下降，当降至约8V时伴音消失。手摸24脚外接电感L901温度很高，这显然不正常，脱开L901一端测得U900 24脚对地阻值很小，检查该脚外接元件，发现外接的贴片电容有变色现象，断开该贴片电容后上电开机，U9002脚电压上升至12.1V ，无下降现象。长时间试机，故障不再出现。
分析认为，原贴片电容起滤波作用，因其存在漏电现象，将12V供电拉低，所以导致无声故障。由于手头无此型贴片电容，于是用一只普通 的10uF/25V电解电容代替，故障排除。
例3:一台海信LED39K300J彩电(主板型号:RSAG7.820.4801图纸)， 图像正常，不定时出现无伴音故障。分析检修:在故障出现时，测得伴音功放块N16 (TPA3110D2 )静音控制端①脚电压为0V，正常值为2.8V，静音控制三极管V23的b极电压为0.59V ，这说明静音电路已起控。

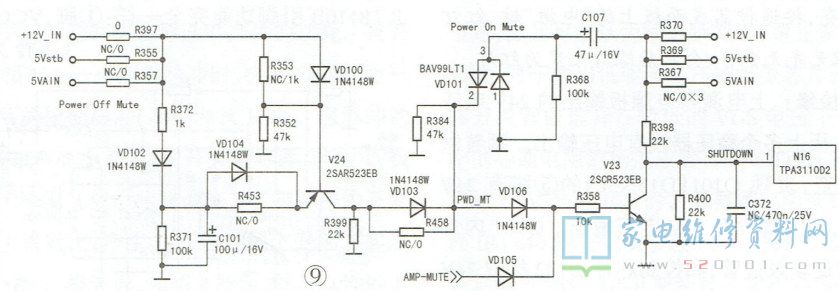

该机静音电路如图9所示。测得VD106正极电压在1.1V~2V间波动，但VD101及VD103的正极电压均很低，即VD101、VD103均处于截止状态，这说明主板有漏电现象，估计是VD106旁边的过孔漏电。拆下VD106，并断开其焊盘铜箔，用导线将其正、负极分别与VD103负极和VD105正极相连后试机，故障排除。
提示:海信LED42K310、LED32H310等型彩电也易出现此故障，实修时可先按上述方法处理。
例4:一台创维42L01HF彩电，图像正常，无伴音。
分析检修:开机后用手摸伴音功放U48(TDA8932 )表面，没有温升感。直观检查U48及其外围元件，无明显烧坏迹象。检查伴音功放的供电，测得U48的29、20脚的VP供电(24V)正常，但U48⑧脚(VPA )供电却为0V。顺着该供电电路检查，发现102贴片电阻R416开路，换新后故障排除。
值得一提的是，本故障在创维8M18或8M19机芯彩电(主要机型有32L01HM、37LO1HM、42L01HF等)中较为常见，且故障原因也多为R416开路。
例5:一台东芝40A1C液晶彩电，在正常收看过程中，不定时出现伴音中有噪声或无伴音现象。

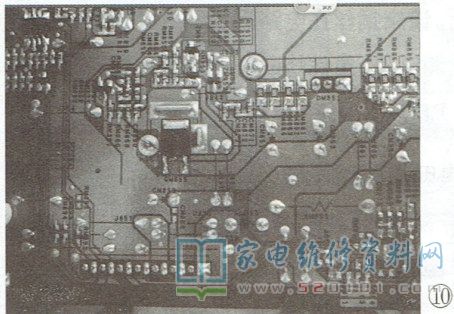

分析检修:在故障出现时，测得导线J854-端对地电压在3V~8V之间波动，同时喇叭中有噪声。当该点电压超过9V时板上测试点HS4的电压从正常的13.6V降为0V，电视出现无伴音、黑屏、绿灯亮故障。经查导线J854至DB851之间的铜箔开路，原因是板上这段线路的铜箔过细，如图10所示，使用一段时间后腐蚀开路。
用一段导线一端焊在J854上，另一端焊在DB851上，试机故障排除。
例6:一台三洋55CE1100型LED液晶彩电(T.NT72557.81机芯)，图像正常，伴音断断续续。
分析检修:图像正常，说明整机供电、控制电路正常。先后输入多种信号源试机，伴音均断断续续，由此判断伴音功放块UA31(TPA3110D2PW-PR工作不正常。测量UA31的24V供电正常，且①、②脚电压也为正常的5V ，这说明静音控制电路正常。检查由电感LA36~LA39组成的伴音输出滤波电路，未发现异常，判断UA31内部电路不良。更换UA31后试机，故障排除。
