上海JM8832K液晶电视开机三无的故障维修

      最近接修一台上海JM8832K型液晶电视，故障表现是上电后电源指示灯不亮，不开机。拆开机壳检查，发现三合一主板(板号:TP.MS358.PB818)上整流二极管DB4与DB1(RL207G )处有跳火痕迹。取下主板，在路测量，发现保险丝FB1(3.15A/250V )熔断，但整流二极管DB1~DB4正反向阻值均正常，主滤波电容的充放电也正常，开关电源也无短路现象。清除DQ4与DB1之间的跳火痕迹，更换保险丝FB1后通电试机，仍然三无，此时测得主滤波电容两端电压为300V ，开关电源次级12V输出电压及背光电压均正常，但主板上无待机5V电压输出，看来主板上的12V转5V电路异常。

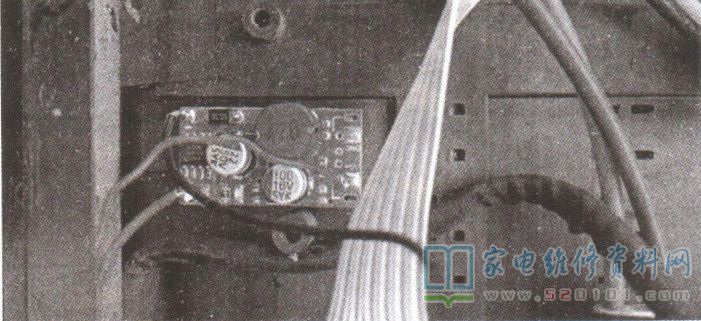

        由于换板维修成本较高，于是笔者决定采用改装法来维修此故障。具体方法如下：先找到一块12V转5V小板，将小板的正极输入端接三合一主板上的12V电压输出端，负极接三合一主板负极，5V电压输出端接上屏电压处的5V端口，如图1所示。通电试机，图像、伴音均正常，故障排除。
