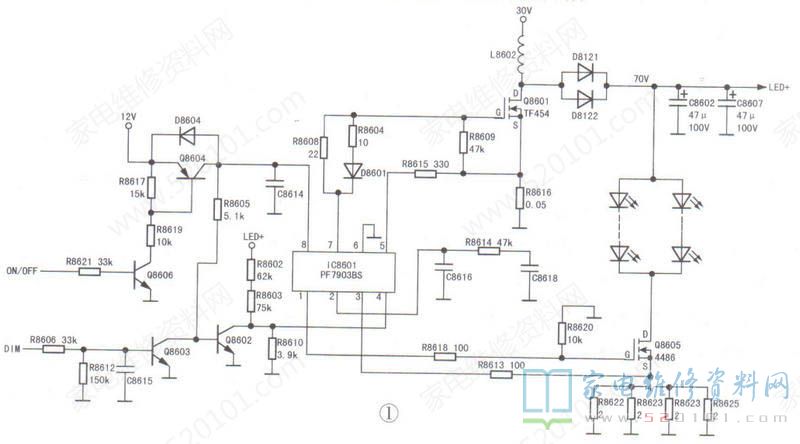

乐视S40 Air型LED液晶电视采用二合一电源板，板号为715G6998-P01-001-003H，实绘背光电路如图1所示。
一、工作原理简析

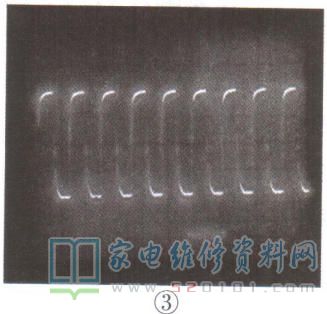

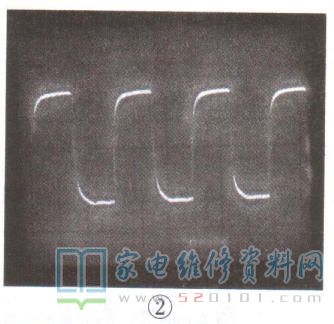

通电后，30V电压通过储能电感L8602加在开关管Q8601的漏极。12V 电压加到三极管Q8604的发射极。二次开机后，主板送来的ON/OFF信号电压约为2.9V，DIM(背光亮度调节)信号电压为3.1V时亮度最大。三极管也随之导通，12V电压加到IC8601( PF7903BS )⑧脚，则IC8601⑦脚输出幅度为8Vp-p，周期为5.8us的驱动脉冲(如图2所示)，Q8601工作于开关状态;L8602下端产生幅度为68Vp-p、周期为5.8us的交流电压(如图3所示)，经二极管D8121.D8122整流后与30V供电电压叠加，在滤波电容C8602.C8607两端产生约70V的直流电压LED+ ，供给灯条。与此同时，IC8601①脚输出脉冲信号，场效应管Q8605工作在开关状态，点亮灯条，背光亮。电阻R8622~R8625两端电压通过R8613送给IC8601③脚进行恒流控制。
在二次开机时 ，实测灯条总电流为240mA(亮度最大)，几秒钟后迅速升到460mA，并基本稳定，说明该机背光恒流值是460mA。该机灯条采用两路并联方式，每一路灯条电流约是总电流一半:实验发现，一路灯条开路时，背光电路并不保护，但屏上一侧图像亮度正常，另一侧图像亮度暗。
二、故障检修实例
例1:一台乐视S40 Air型LED液晶电视，开机后屏右侧图像暗。
分析检修:经查，一路灯条开路。为防止故障复发，索性将两路灯条全换新。通电试机，故障排除。测灯条总电流为460mA，为了延长灯条使用寿命，去掉R8625后通电，测得灯条总电流在二次开机时为180mA，几秒后升到340mA，并且图像亮度也完全正常。
例2:一台乐视S40 Air型LED液晶电视，开机后黑屏，伴音正常。
分析检修:拆机，发现背光不亮，测LED+电压为32V。断电，拔下灯条插头，监测LED+端电压，发现二次开机后LED+电压始终为32V，说明故障与灯条无关，故障点在恒流板上。测得IC8601⑧脚电压为12V，正常，但④脚电压为0V，不正常。测DIM端电压为2.9V，正常，但Q8603的基极电压为0V，不正常。经查，电容C8615漏电，换新后故障排除。
例3:一台乐视S40 Air型LED液晶电视，不定时出现黑屏现象，但声音一直正常。
分析检修:上电试机，发现在故障出现时背光不亮，检修方法同“例2”，判断故障点在恒流板上。仔细观察，发现二合-板上插座CN9101引脚开焊。补焊后试机，故障排除。
例4:一台乐视S40 Air型LED液晶电视，故障现象同“例2”。
分析检修:检修过程同“例2”，发现IC8601④脚电压为0V，不正常。测DIM端子及Q8603的基极、集电极电压，均正常。检查Q8602及其外围元件，发现电阻R8603开路，换新后故障排除。
