乐视S40(801)液晶电视EMMC点位图

2022-03-31 18:18:18  阅读 436 次 评论 0 条
摘要：

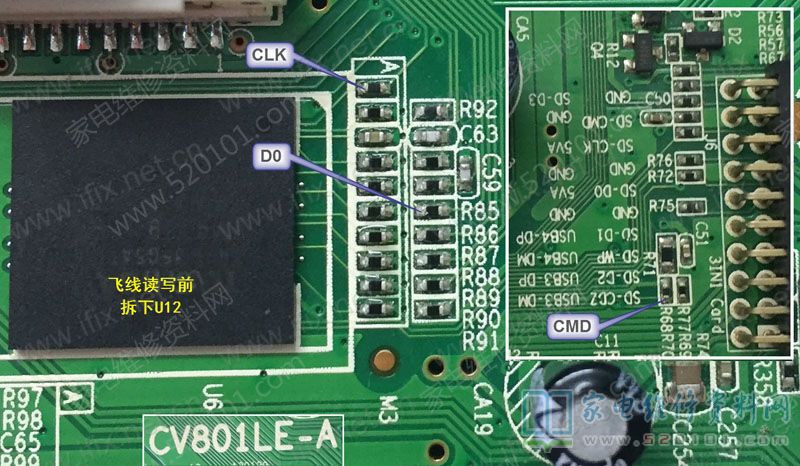

乐视S40液晶电视（801）EMMC飞线读写点位CLK、CMD、D0如下图所示，飞线读写前需要拆下U12。仅供大家维修参考。

     乐视S40液晶电视（801）EMMC飞线读写点位CLK、CMD、D0如下图所示，飞线读写前需要拆下U12。仅供大家维修参考。

乐视S40(801)液晶电视EMMC点位图 第1张
