小米L49M2-AA液晶电视主板EMMC点位图

2022-03-30 22:14:24  阅读 768 次 评论 0 条
摘要：

小米L49M2-AA液晶电视主板EMMC点位CLK、CMD、D0如下图所示，飞线读写时需断开箭头所指电阻。 小米ISP接线方法49M2-AA如下图所示。

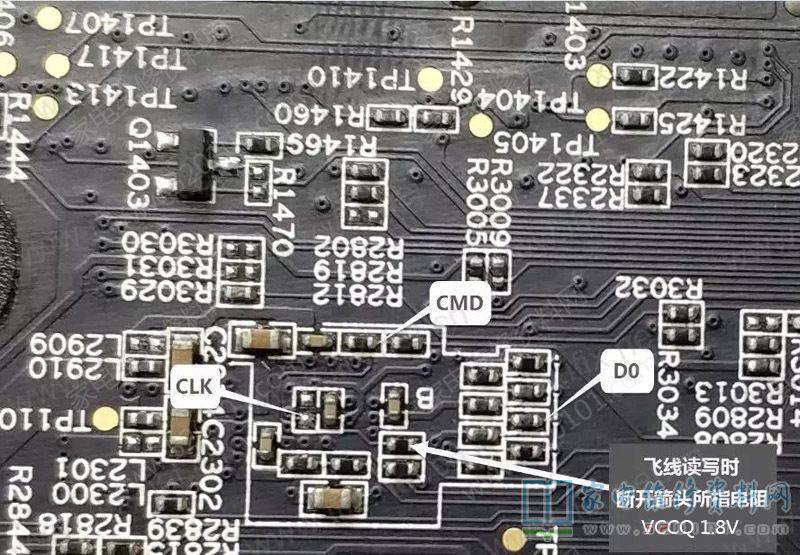

      小米L49M2-AA液晶电视主板EMMC点位CLK、CMD、D0如下图所示，飞线读写时需断开箭头所指电阻。

小米L49M2-AA液晶电视主板EMMC点位图 第1张

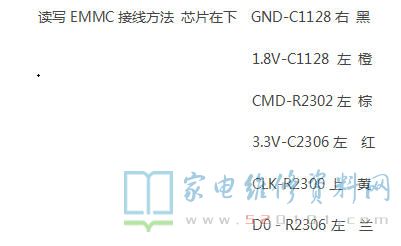

      小米ISP接线方法49M2-AA如下图所示。

小米L49M2-AA液晶电视主板EMMC点位图 第2张
