志高MX3239液晶电视雷击后不开机的故障维修

     接修一台志高MX3239型液晶电视， 雷击后三无。拆机检查，该机采用三合一主板，开关 电源部分损坏严重。该机有两只开关变压器，TB101输出12V主电源，TB301输出背光供电，并且这两路开关电源芯片均采用6脚贴片IC，丝印号均为“273138”。

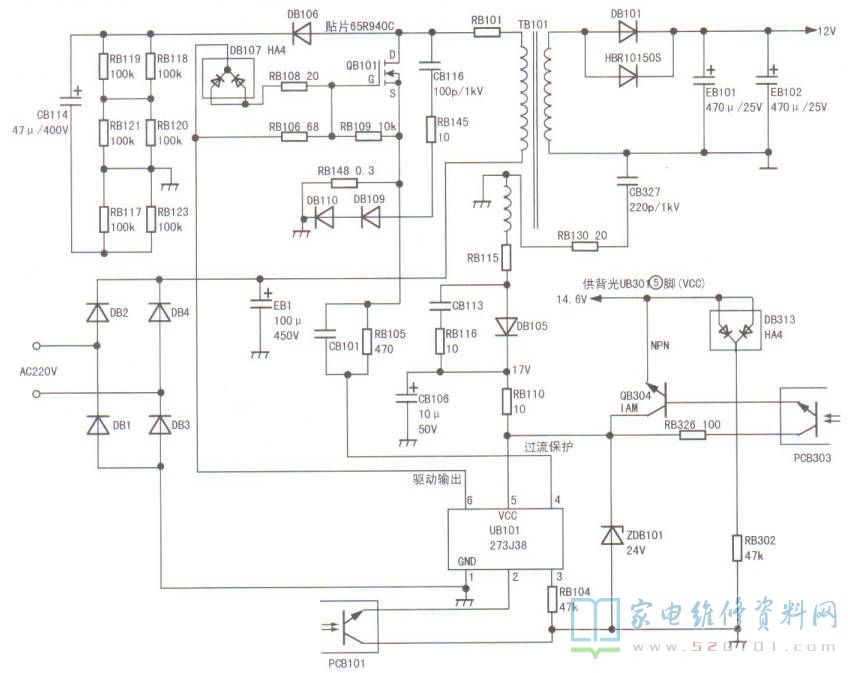

     在路测量，发现产生12V电压的开关电源多只元件损坏:主电源芯片UB101⑤脚供电电阻RB115.RB110开路，二极管DB105开裂，R130开路，开关管QB101击穿，有关电路如图1所示。更换上述元件后再测，发现UB101⑤脚对地阻值很小，判断UB101损坏，换新后试机，12V电压正常，但背光不亮。断电后对比测量UB101与UB301各脚对地阻值，发现UB301②脚对地阻值明显偏小。检查UB301②脚外围元件未见异常，代换U301后试机，背光亮，故障排除。此时测得背光插座CN822中的输出电压为51.3V。
