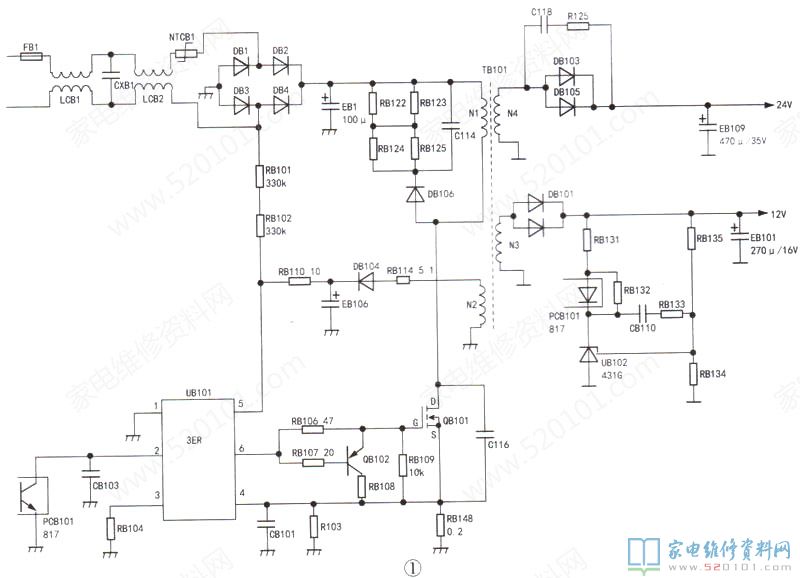

夏新LE22型LED液晶电视采用三合一板，其开关电源在通电后就输出12V、24V电压，实绘电路如图1所示。
1、工作原理分析
通电后220V交流市电通过保险丝FB1及LCB1.CXBKLCB2滤除高频干扰后由二极管DB1-DB4桥式整流、电容EB1(10BJJLF/400V)滤波,产生约300V直流电压。300V电压通过开关变压器TB101的初级绕组N1加到开关管QB101的漏极。市电经整流桥DB1〜DB4中的一只二极管半波整流后，通过启动电阻RB10LRB102送到UB101(丝印号为3ER)⑤脚，开关电源启动，TB101的N2绕组中产生的感应电压，经RB114限流、二极管DIH04整流、EB106/波，产生约15V直流电压，加到UB101⑤脚，取代启动电压。N3绕组两端产生的感应电压，经二极管DB101整流、EB101滤波后产生12V直流电压,一路供给DC-DC转换电路,另一路供给液晶屏。N4绕组两端产生的感应电压,经并联的两只二极管DB105、DB103整流、EB109滤波后产生约24V直流电压，供给背光电路。稳压过程：当12V电压升高时，由RB135、KB134组成的分压电路取样电压升高，即三端精密稳压块UB102的R极电压升高，则K极电压下降，光耦PCB101的①、②脚内部发光二极管发光增强，其③、④脚内部的光敏三极管导通程度加强,UB101的②脚电压下降,③脚输出的驱动脉冲占空比下降,QB101在一个周期内的导通时间变短，TB101储能减少,次级输出的电压下降，从而达到稳压的目的。当12V电压下降时，其稳压过程与上述相反。尖峰吸收电路由C114J<B122-RB125.DB106组成。UB101引脚功能如下:①脚接地，②脚反馈电压输入，③脚功率检测输入，④脚开关管电流检测输入，⑤脚供电输入,⑥脚驱动脉冲输出。UB101可换用丝印号为273H20、273H11、LEP35等芯片。
2、故障检修实例
实例1：一台夏新LE22型液晶电视，上电后三无，电源指示灯也不亮，分析检修：上电，测12V、24V输出端电压均为0V。断电后在路测量12V、24V输出端对地阻值,无短路现象。上电，再测UB101⑤脚电压约为0V,明显异常。断电，检查启动供电电路，发现RB101开路，用一只33OkQ的贴片电阻更新，通电试机，故障排除。
实例2：故障现象同例1，分析检修：上电，测得EB1两端的电压为310V,正常，但UB101⑤脚电压约为10V,明显偏低。断电，检测53101外围元件及负载电路，均正常，怀疑UB101不良。从一块旧板上取下同类芯片换上，通电试机，故障排除。
实例3：一台夏新LE22型液晶电视，上电后电源指示灯亮，但不开机。分析检修：上电，测得12V、24V输出电压分别为7V和16V,UB101的⑤脚电压为12V。断电,检查24V负载电路，未发现异常，判断稳压电路异常。经查UB102损坏。取一只直插式的L431稳压IC,将3只引脚折弯，对应焊到UB102的焊盘。通电试机，故障排除。
