LETV乐视X50Air液晶电视带负载能力差的故障维修

摘要：

一台乐视Letv液晶电视X50Air机型的液晶电视，故障表现为灯不亮不开机，测量12V电压在3V和12V之间摆动，24V和开关机电压也同样摆动。断开电源板上的两个输出插头，接电12V电压稳定。恢复电源输出插头，

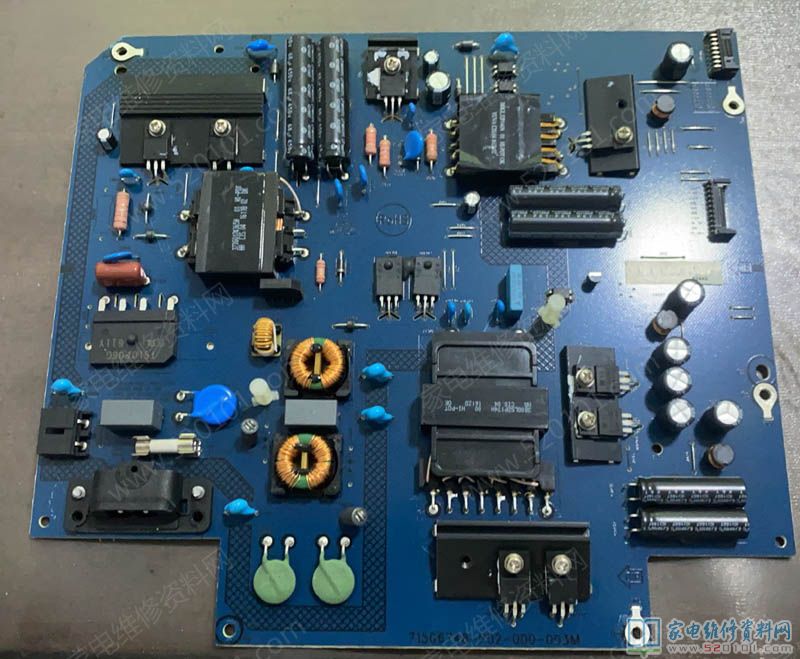

       一台乐视Letv液晶电视X50Air机型的液晶电视，故障表现为灯不亮不开机，测量12V电压在3V和12V之间摆动，24V和开关机电压也同样摆动。断开电源板上的两个输出插头，接电12V电压稳定。恢复电源输出插头，仅断开开机信号端子，12V同样是稳定的，电视待机指示灯也是亮的。为什么不加开机信号12V正常，而一加开机信号电压就摆动呢？分析待机电源存在震荡与停震之间的切换，最大的嫌疑对象是各芯片的供电电压VCC1、VCC2偏低。摘板检测12V输出正常，VCC1上电瞬间13V左右，然后回到9V附近，明显是偏低的。

      怀疑VCC1的滤波电容C9103失容，更换后故障不变。测量限流电阻R9114阻值正常，果断更换整流二极管D9103，上电VCC1电压已上升到17V左右。装机，12V稳定，指示灯点亮，一切恢复正常。

      本次维修结论：由于VCC1电压偏低(实际上是这一路带载能力差)，勉强可以维持待机芯片的工作，当加入开机信号，电源电路的其他芯片开始工作。由于电流增大，势必造成VCC1电压的严重下跌，当跌破待机芯片电源阀值，芯片停振。12V电压消失，开机信号也消失，VCC1电压升高，12V电压重新出现。无限循环，造成电压摆动的怪故障。
