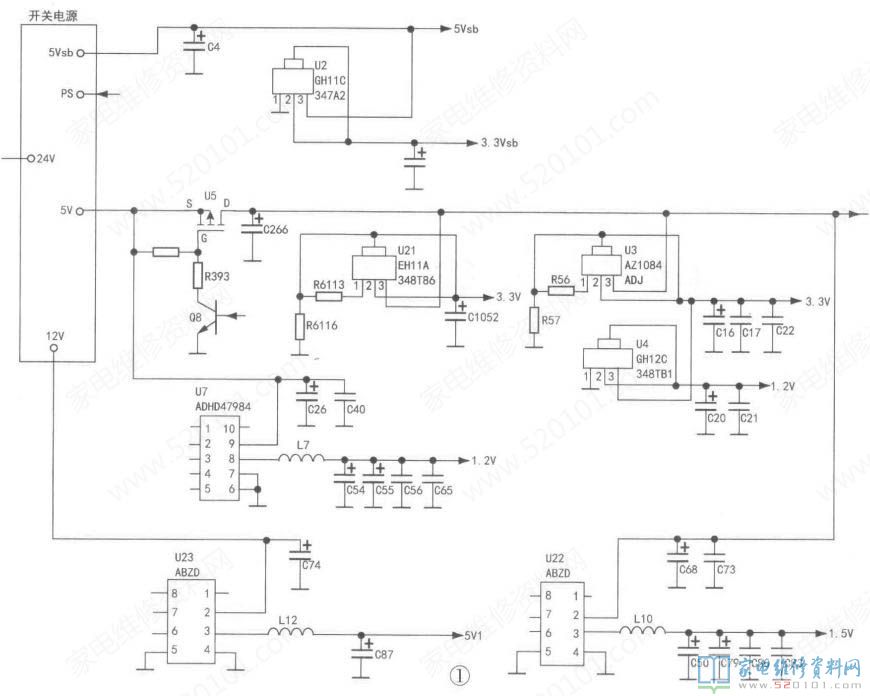

联想50A21Y型液晶电视，在待机时开关电源输出5Vsb待机电压;二次开机后主板给开关电源的ps端送来3.8V高电平，则开关电源输出5V、12V、24V电压，供给主板和背光板。主板上的DC-DC转换电路将输入的电压转换成3.3V、1.2V、1.5V等多组电压，如图1所示。
一、电路分析

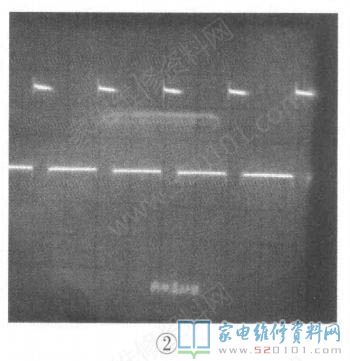

上电后，开关电源输出的5Vsb待机电压，送给三端稳压块U2③脚，经U2稳压后从②脚输出3.3V待机电压3.3Vsbo二次开机后，开关电源输出5V电压，一路送给U7，另一路经场效应管U5控制后送给U2LU22和U3。1.2V电压：U7⑨脚得到5V供电后，⑧脚（即储能电感L7左端）产生幅度约为5.2V~p，周期为2四的脉冲（如图2所示），经U7⑧脚内部续流二极管续流，L7与C54V56滤波，产生1.2V直流电压。另外，U3输出的3.3V电压送给三端稳压块U4③脚，经U4稳压后，从②脚输出1.2V电压。
C20.C21为滤波电容。
3.3V电压：受控5V电压一路送到三端稳压块U21③脚，经U21稳压后，从②脚输出3.3V电压。R6113、R6116是分压取样电阻，改变这两只电阻的阻值比例数值，即可改变输出的电压值;另一路送到三端稳压块U3③脚，其②脚输出3.3V电压。R56、K57是分压取样电阻，改变这两只电阻的阻值比例，即可改变输出电压值。

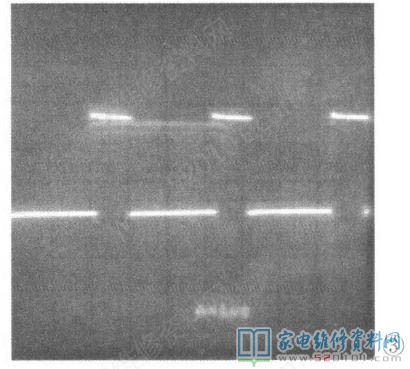

1.5V电压：受控5V电压一路送到集成电路U22②脚，其③脚（即储能电感L10的左端）产生峰值为5.4Vp_p的脉冲（如图3所示），经U22③脚内部的续流二极管续流，L10、C50、C79、C80、C83滤波，得到1.5V电压。
5V1电压：开关电源输出的12V电压送给U23②脚，其③脚（即储能电感L12的左端）产生峰值约为12Vf的脉冲，经U23②脚内部续流二极管续流，L12、C87滤波，得到5V1电压，供给射频信号处理电路。
提示：该机在通电后，MCU会输出高电平开机信号，送给开关电源的PS端，持续两三秒钟后PS端变为低电平。在此期间，开关电源输出5Vsb、5V、12V及24V电压，机器自检，如果自检成功，机器进入待机状态，开关电源输出5Vsb电压；如果自检不成功，那么机器一直重复自检，开关电源一直输出5Vsb、5V、12V及24V电压。
二、故障维修实例
例1：一台联想50A21Y型液晶电视，上电后红灯亮，二次不开机0分析检修：上电，测得开关电源输出的5Vsb电压正常，但12V电压在9V72V之间波动，5V电压略有波动，24V电压在23V〜25V之间波动，ps电压在1V~3V之间波动。正常时，上电后ps电压持续两三秒高电平后消失，5V、12V、24V电压也会在两三秒后降为0V。为了准确判断故障部位，断开开关电源与主板的连接线，在开关电源的12V端子与地之间接一只12V灯泡作为假负载，然后用一只4.7kC电阻跨接在ps端与5Vsb端之间，上电后灯泡亮，测12V.5V.24V电压均正常稳定，说明开关电源正常，问题出在主板上。检查主板上的DC-DC转换电路，发现3.3Vsb电压仅为2.5V，但U2③脚输入电压为5V（正常），怀疑U2不良。换上型号为LD1117-33的三端稳压块后通电试机，故障排除。提示：主板上3.3Vsb待机形成电路异常，导致3.3Vsb电压不正常，从而引起二次不开机，同时开关电源输出电压波动.
例2：一台联想50A21Y型液晶电视，故障现象同“例分析检修:上电，测得开关电源的输出电压同“例1”，判断主板有问题。检查主板上的DC-DC转换电路，发现U7、U21、U22、U3、U4的输出电压均为0V。因U21、U22、U3、U4的输出电压受U5.Q8控制，于是测量Q8、U5的各极电压，发现Q8的基极电压为0V，说明MCU没有送来开机信号。对于U7而言，只要开关电源输出5V电压，U7就应产生1.2V电压。上电，测得U7⑨脚5V供电正常。断电，检查U7外围元件无异常，判断U7不良。将U7换新后试机，故障排除。
