谈一谈液晶换灯条灯珠后如何降低灯条电流（图）

摘要：

前言：对于维修人员来说，开屏换灯条或者灯珠已经是家常便饭。但是，如果不重视换后灯条电流的检测，则常常会成为日后返修的隐患。在这方面，笔者曾经有过几次深刻教训，造成不必要的麻烦。后来，每一次换灯条或者灯珠后，都会改造一

前言：对于维修人员来说，开屏换灯条或者灯珠已经是家常便饭。但是，如果不重视换后灯条电流的检测，则常常会成为日后返修的隐患。在这方面，笔者曾经有过几次深刻教训，造成不必要的麻烦。后来，每一次换灯条或者灯珠后，都会改造一下电路，使电流在150-200mA之间。经过这样处理后，就很少出现返修现象了。

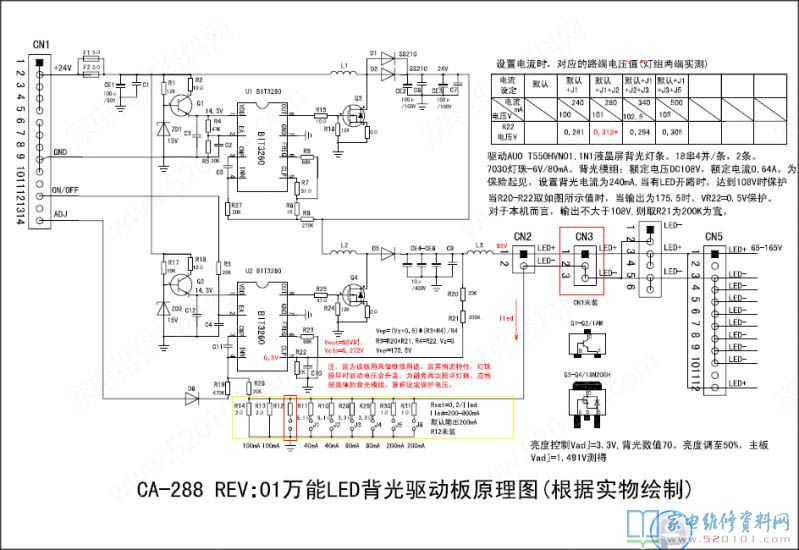

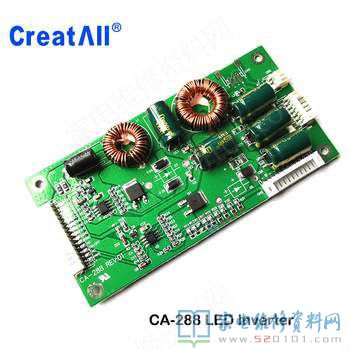

     下面是几种常见的恒流电路及技改方法。第一种我们以通用恒流板来说明一下，改变它的电流是通过灯条接口附近的一排小电阻增减来实现，这个比较直观也很简单。

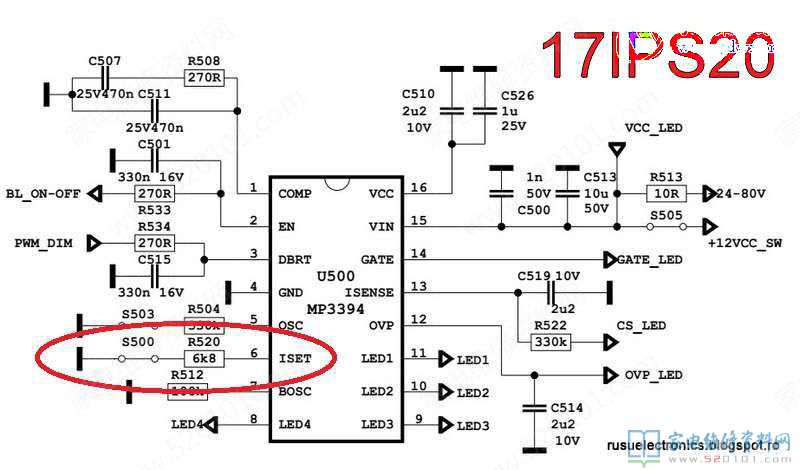

     第二种，我们用以MP3394S为核心的恒流电路来说明，如下图。改变它的电流需要调整该芯片6脚ISET的电阻阻值，阻值越大电流越小。用其他芯片的恒流电路类推。

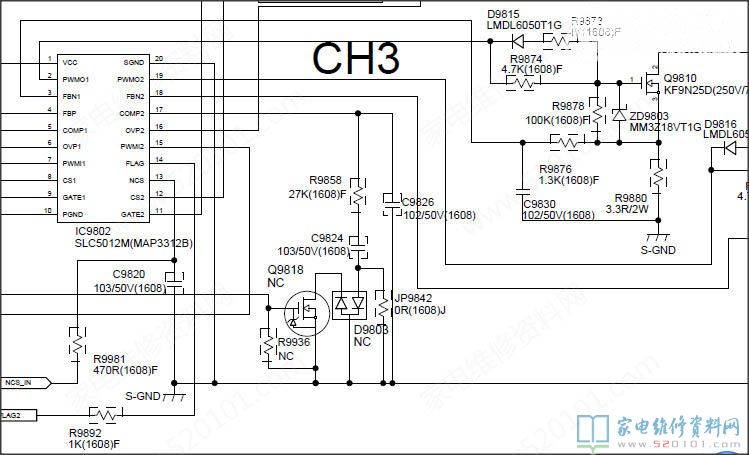

   第三种，是如下图用SLC5012M及一个驱动管构成的恒流电路，这时改变驱动管Q9810的S极电阻，如其中一路R9880的阻值就能够改变电流。
