杂牌组装机液晶电视无伴音的故障维修

摘要：

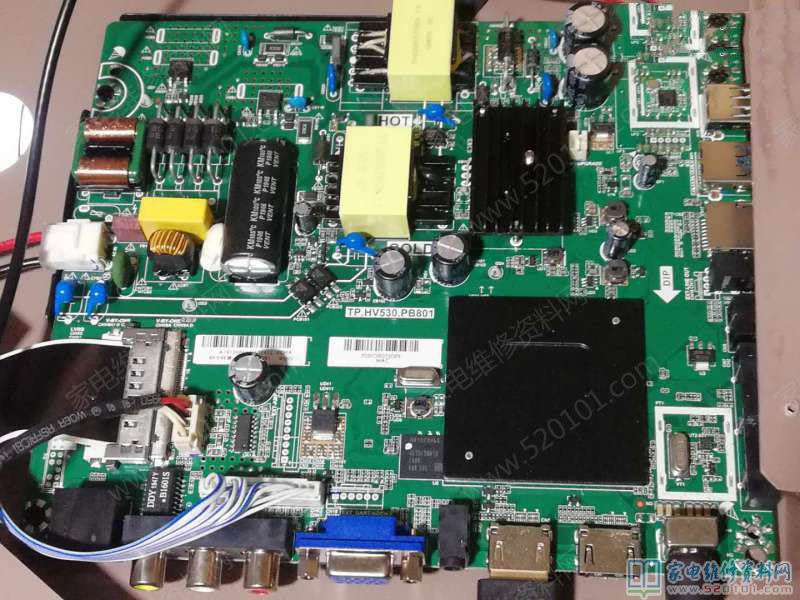

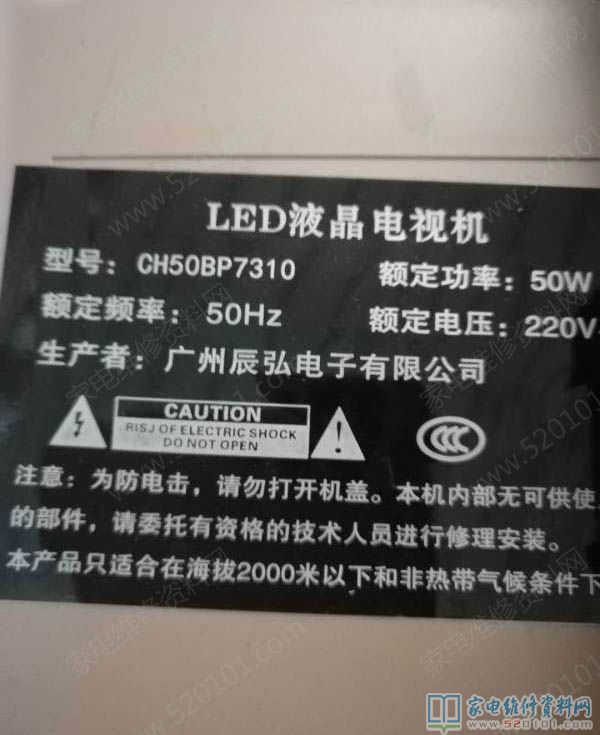

最近接修一台广州产的杂牌液晶电视，型号是CH50BP7310，故障表现为无伴音故障，图像正常。拆机检查伴音供电12V正常，伴音块型号为CSY1281AER，在网上查到了图纸，但没参数，不知道各脚电压值，遂

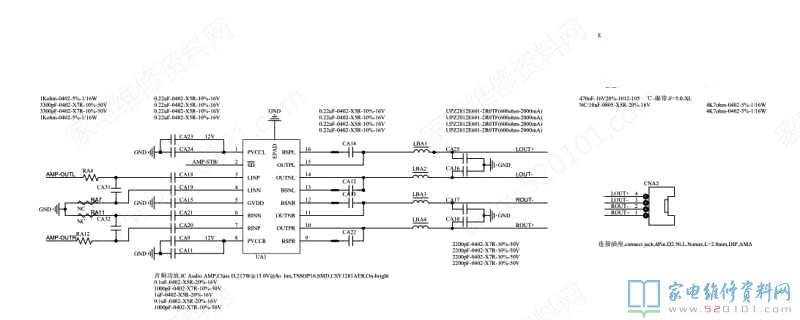

      最近接修一台广州产的杂牌液晶电视，型号是CH50BP7310，故障表现为无伴音故障，图像正常。拆机检查伴音供电12V正常，伴音块型号为CSY1281AER，在网上查到了图纸，但没参数，不知道各脚电压值，遂采用信号干扰法，干扰信号输入端，无效果。

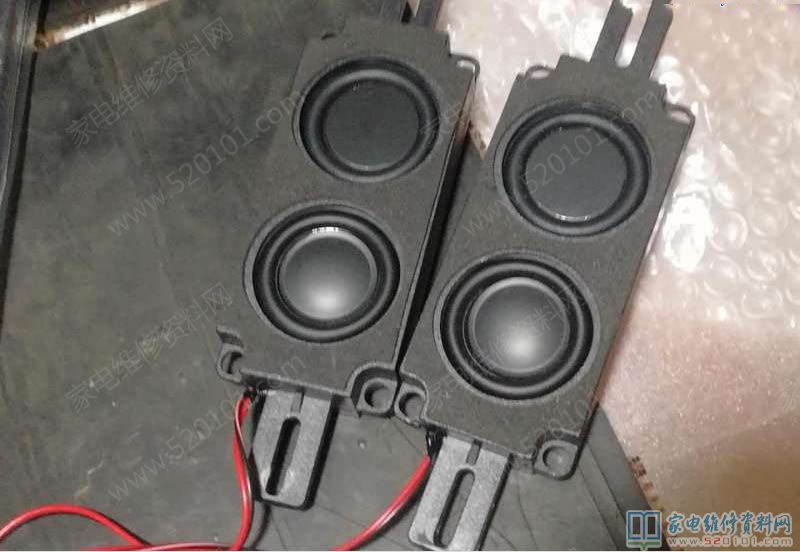

      用示波器观察音频输出波形正常，只剩喇叭没检查，测两只喇叭均在开路状态，换后正常。这故障最初没怀疑喇叭会有问题，是因其双喇叭，不可能两只同时坏，也就最初没查它，这就造成了把简单的问题复杂化了。

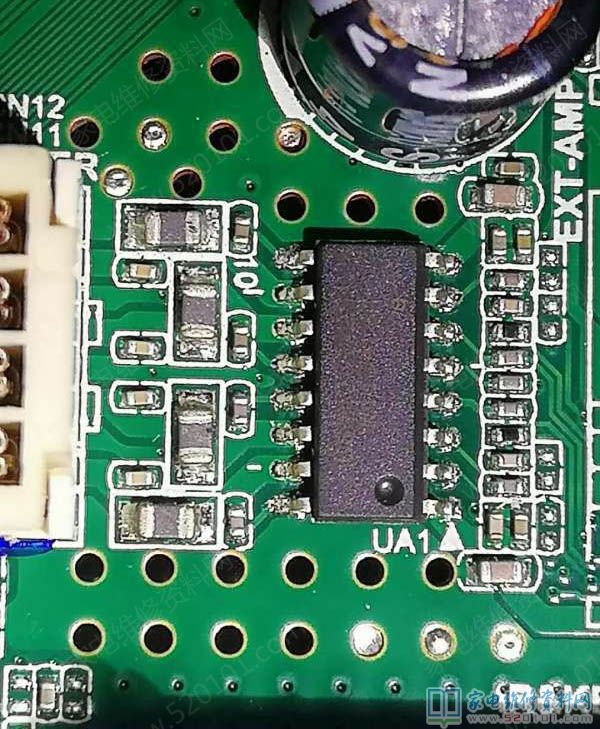

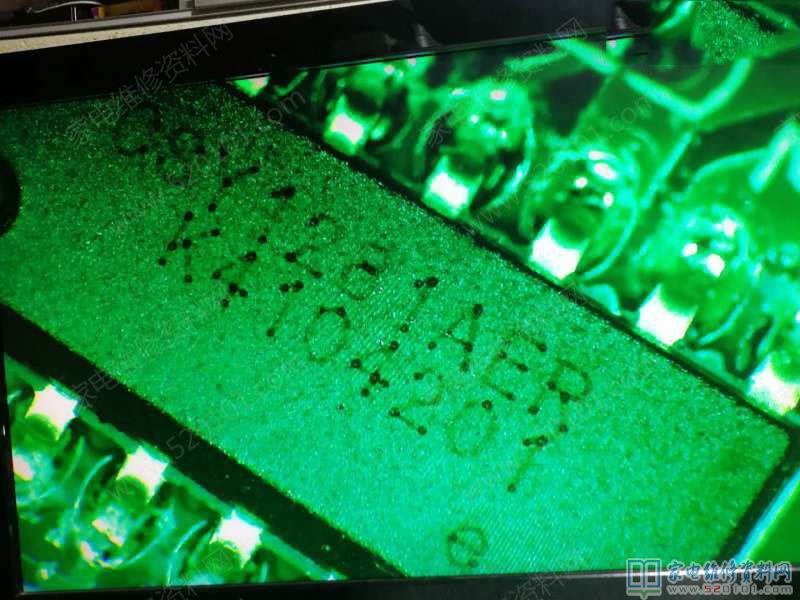

      搞维修30多年，两只同时坏还真是头一次见，可见这杂牌电视的质量真够可以的。因伴音块参数不好找，将实测CSY1281AER各脚电压值列出分享给大家：1脚12.06V、2脚3.21V、3脚1.53V、4脚1.52V、5脚5.15V、6脚1.49V、7脚1.49V、8脚12.06V、9脚10.89V、10脚5.95V、11脚5.95V、12脚10.89V、13脚11.02V、14脚6.08V、15脚6.10V、16脚11.04V。

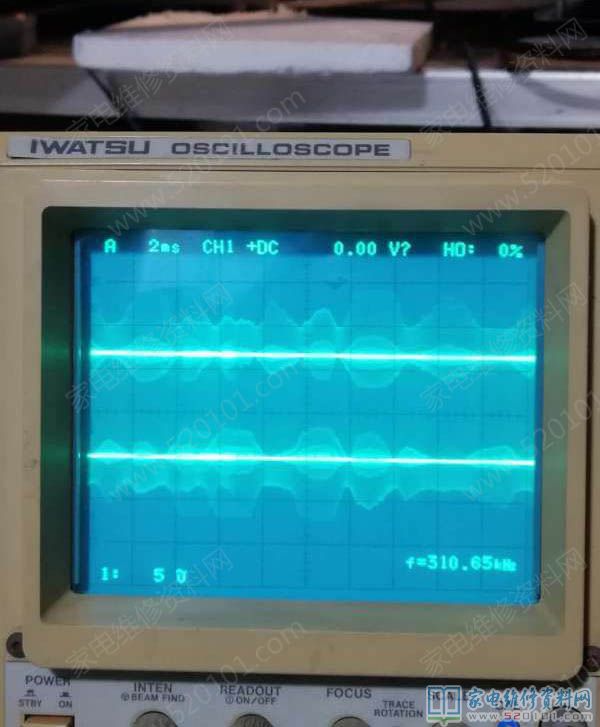

      最后附上岩崎SS-7810示波器采集的音频输出端实测波形供大家参考。
