采用Mstar MSD6A828平台方案串口引导程序Mboot烧录方法

摘要：

1.双击软件ISP_Tool_For_Muji_20141212.exe（点击下载：Mstar ISP Utility V4.6.3 Monoco&Clipper&Muji） 2.点

1.双击软件ISP_Tool_For_Muji_20141212.exe（点击下载：Mstar ISP Utility V4.6.3 Monoco&Clipper&Muji）

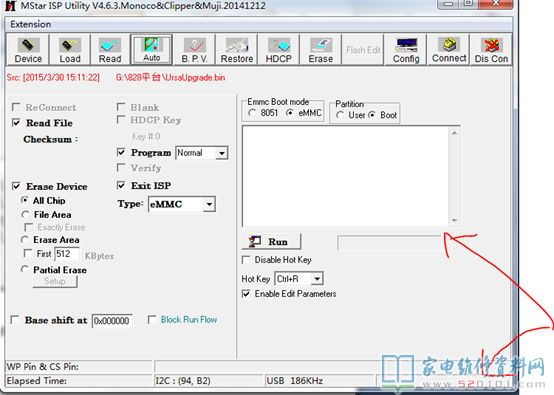

2.点击auto ，在下方设置如下图：

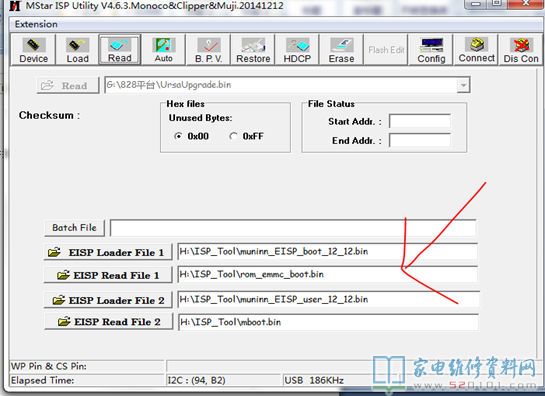

3.点击Read ，导入文件如下图：

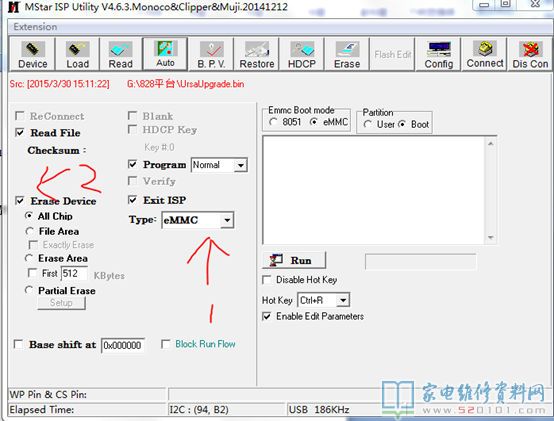

4.返回点击Auto，左下方如图所示，为空白。

5.电视上电后的瞬间，点击Connect

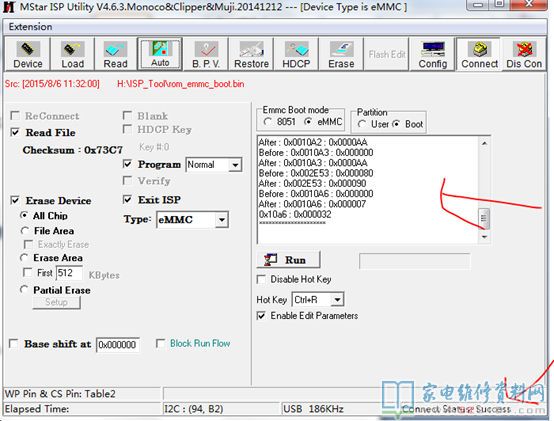

此时左下方会有如下显示：

6.最后点击Run即可。烧录界面如下：

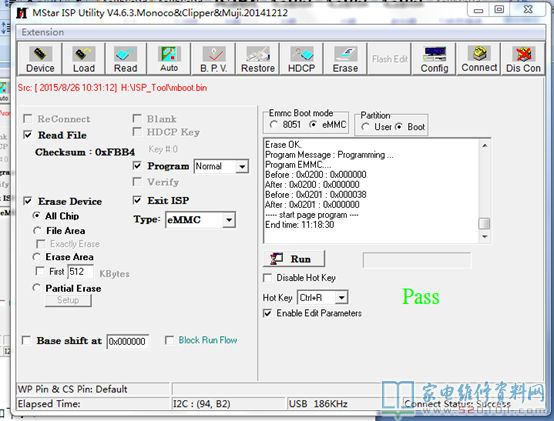

7.烧录成功后显示如下：

注意：
1.烧录时，请不要用其他软件打开串口与电视相连
2.烧录过程中，Run右边会有进度条，总共循环两次，第一次比较快（15S），第二次比较慢（200s）。
3.点击connent后，可能会失败，或者找不到电视，此时切忌慌张，应把电视断电，点击connect按钮右边旁边的Dis Con，然后重复5-6步骤。
4.烧录成功后，即可使用U盘升级。
5.整个过程中右下方显示的文字如下：

Program File Ready !!
***** EMMC Program New Flow *****
EMMC => Connect to flash by [H:\ISP_Tool\muninn_EISP_boot_12_12.bin] file .....
Before : 0x000E3E : 0x000000
After : 0x000E3E : 0x00002F
Before : 0x000E40 : 0x000000
After : 0x000E40 : 0x000000
Before : 0x002E02 : 0x000000
After : 0x002E02 : 0x0000FF
Before : 0x000E26 : 0x000000
After : 0x000E26 : 0x0000BE
Before : 0x000E27 : 0x000000
After : 0x000E27 : 0x0000BA
Before : 0x002E53 : 0x000000
After : 0x002E53 : 0x000080
Before : 0x123960 : 0x000008
After : 0x123960 : 0x000004
Before : 0x0010E6 : 0x000000
After : 0x0010E6 : 0x000004
Before : 0x0010A8 : 0x000000
After : 0x0010A8 : 0x000000
Before : 0x0010AA : 0x000000
After : 0x0010AA : 0x000000
Before : 0x0010A2 : 0x000000
After : 0x0010A2 : 0x0000AA
Before : 0x0010A3 : 0x000000
After : 0x0010A3 : 0x0000AA
Before : 0x002E53 : 0x000080
After : 0x002E53 : 0x000090
Before : 0x0010A6 : 0x000000
After : 0x0010A6 : 0x000007
0x10a6 : 0x000032
*********************
***** EMMC Program New Flow *****
EMMC => Connect to flash by [H:\ISP_Tool\muninn_EISP_boot_12_12.bin] file .....
Before : 0x000E3E : 0x000000
After : 0x000E3E : 0x00002F
Before : 0x000E40 : 0x0000E1
After : 0x000E40 : 0x000000
Before : 0x002E02 : 0x000009
After : 0x002E02 : 0x000000
Before : 0x000E26 : 0x000000
After : 0x000E26 : 0x0000BE
Before : 0x000E27 : 0x000000
After : 0x000E27 : 0x0000BA
Before : 0x002E53 : 0x000000
After : 0x002E53 : 0x000080
Before : 0x123960 : 0x000008
After : 0x123960 : 0x000004
Before : 0x0010E6 : 0x000000
After : 0x0010E6 : 0x000004
Before : 0x0010A8 : 0x000000
After : 0x0010A8 : 0x000000
Before : 0x0010AA : 0x000000
After : 0x0010AA : 0x000000
Before : 0x0010A2 : 0x000000
After : 0x0010A2 : 0x0000AA
Before : 0x0010A3 : 0x000000
After : 0x0010A3 : 0x0000AA
Before : 0x002E53 : 0x000080
After : 0x002E53 : 0x000090
Before : 0x0010A6 : 0x000000
After : 0x0010A6 : 0x000007
0x10a6 : 0x000032
*********************
*********************
EMMC => Program the [H:\ISP_Tool\rom_emmc_boot.bin] file .....
Start time: 11:15:16
Program File Ready !!
Erase OK.
Program Message : Programming ...
Program EMMC....
Before : 0x0200 : 0x000000
After : 0x0200 : 0x000000
Before : 0x0201 : 0x000000
After : 0x0201 : 0x000000
----- start page program ----
End time: 11:15:36
***** EMMC Program New Flow *****
EMMC => Connect to flash by [H:\ISP_Tool\muninn_EISP_user_12_12.bin] file .....
Before : 0x000E3E : 0x00002F
After : 0x000E3E : 0x00002F
Before : 0x000E40 : 0x000000
After : 0x000E40 : 0x000000
Before : 0x002E02 : 0x000000
After : 0x002E02 : 0x0000FF
Before : 0x000E26 : 0x0000BE
After : 0x000E26 : 0x0000BE
Before : 0x000E27 : 0x0000BA
After : 0x000E27 : 0x0000BA
Before : 0x002E53 : 0x000090
After : 0x002E53 : 0x000080
Before : 0x123960 : 0x000004
After : 0x123960 : 0x000004
Before : 0x0010E6 : 0x000000
After : 0x0010E6 : 0x000004
Before : 0x0010A8 : 0x000000
After : 0x0010A8 : 0x000000
Before : 0x0010AA : 0x000000
After : 0x0010AA : 0x000000
Before : 0x0010A2 : 0x0000AA
After : 0x0010A2 : 0x0000AA
Before : 0x0010A3 : 0x0000AA
After : 0x0010A3 : 0x0000AA
Before : 0x002E53 : 0x000080
After : 0x002E53 : 0x000090
Before : 0x0010A6 : 0x000023
After : 0x0010A6 : 0x000007
0x10a6 : 0x000032
*********************
*********************
EMMC => Program the [H:\ISP_Tool\mboot.bin] file .....
Start time: 11:15:39
Program File Ready !!
Erase OK.
Program Message : Programming ...
Program EMMC....
Before : 0x0200 : 0x000000
After : 0x0200 : 0x000000
Before : 0x0201 : 0x000038
After : 0x0201 : 0x000000
----- start page program ----
End time: 11:18:30
