雅图65寸教育一体机黑屏但有背光的故障维修

摘要：

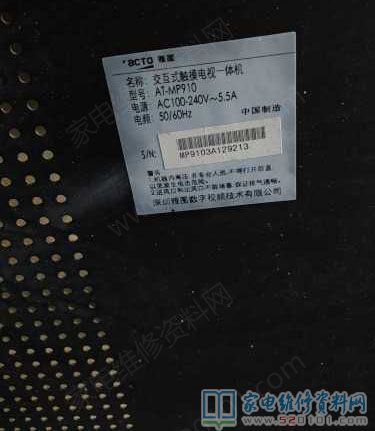

接修一台雅图65寸教育一体机，这是一台早期LCD 65寸机器，无内置电脑，带红外线触摸屏，但是有些学校早就没用上，只是当个大屏幕使用，大约150斤左右，这个机型多数是电源和背光坏的多，这台上门拆开检修，首先是电

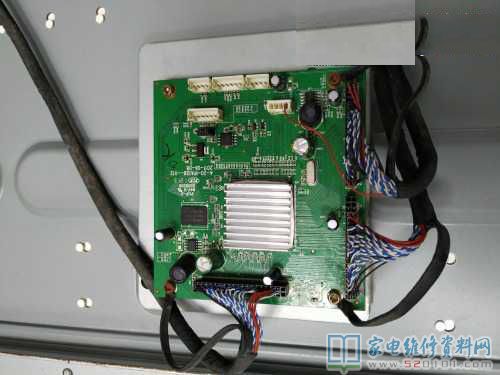

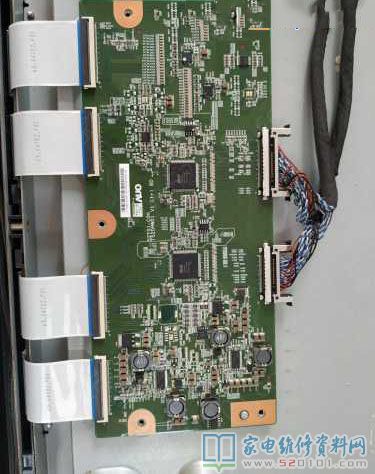

      接修一台雅图65寸教育一体机，这是一台早期LCD 65寸机器，无内置电脑，带红外线触摸屏，但是有些学校早就没用上，只是当个大屏幕使用，大约150斤左右，这个机型多数是电源和背光坏的多，这台上门拆开检修，首先是电压，发现倍频板12V，3.3V，正常，有一组未知电压的电感上无电压，仔细观察ALi2857电源转换IC无电压，此板有2个这种iC，打值发现阻值只有10几欧(以为短路，其实属正常的)，另一个3.3V正常，没敢两个芯片对换测试，到此只能拉回店里。
     由于第一次修这种故障，不知道此电压多少V，查这个IC资料，双MOS集成内部，得出5脚是FB，分压0.9Ⅴ反馈稳压，然后测上下两个电阻阻值分压得出电压大约1.1V，然后上1.2V烧机，电流只有500mA，应该是正常的没有短路，至此调换两个芯片，得出为芯片损坏，订芯片。

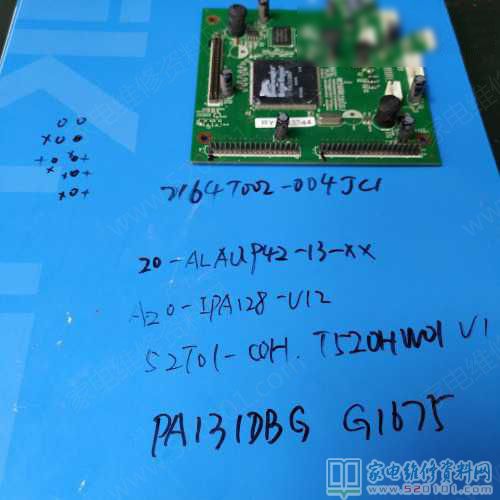

      第二天芯片到了，换上去，电压1.08V正常，抬起看屏幕，还是黑的，此时心里很难受，又拆下来打芯片值，统统正常，根据板号去淘，根本没有，想换块板都没有。

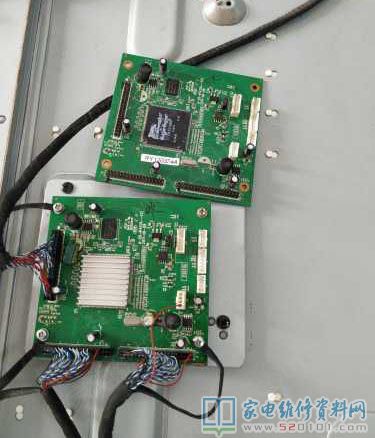

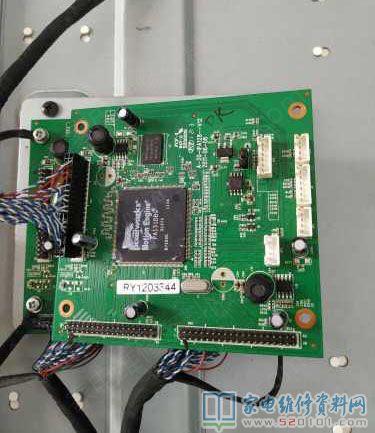

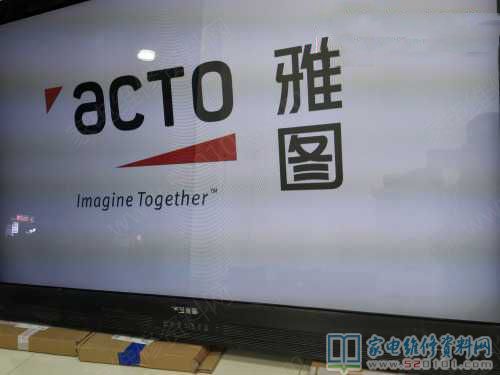

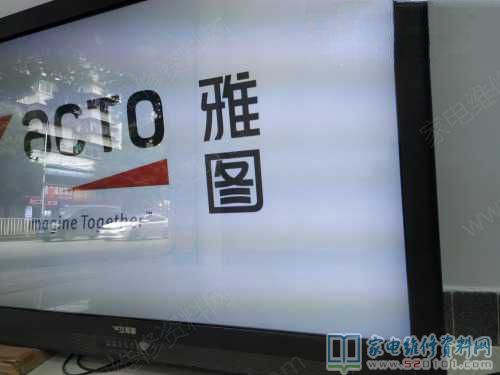

此时想到，该校还有台一样的机型，时不时花屏，经过交涉，也请回店里，用于代用，顺便一起修复，花屏问题一般是排线问题氧化引起的，通过代换倍频板，笫一台机的故障确定在倍频板上，本着先简单后复杂原则，从正常板上读取MX25L1605的程序，写到另一个芯片上，换到该机上，开机LOGO见到了，至此，第一台机完全修复。

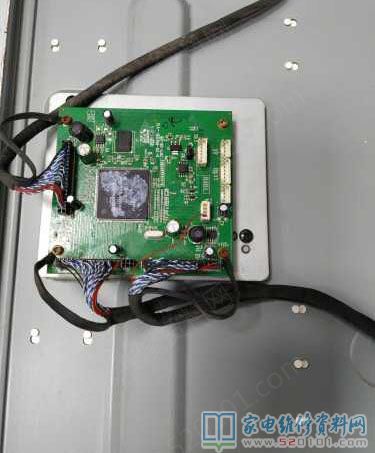

      到笫二台花屏，试机时，发现本来花屏变黑屏了，发现驱动板到倍频板屏线插反，首先抽自己一耳光，12V呀，运气不好两边烧，立马断电，打值，只有倍频板5个信号短路，再次试机，这次真的全部花屏了，

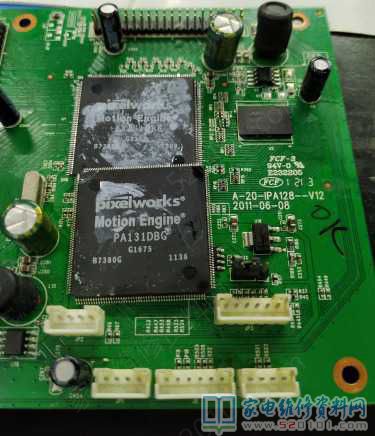

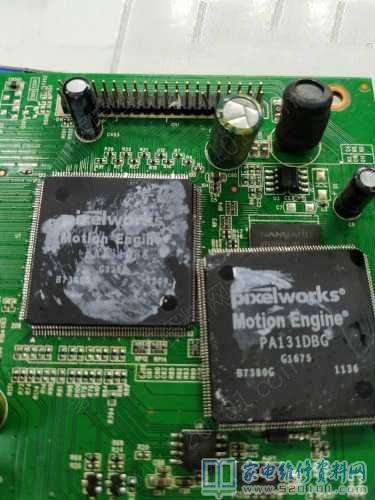

     再一次买剪板的芯片更换，这样的百分百换了好的芯片，在没有拆机板买的情况下，只能定芯片了。

     更换后，花屏解决了，这种百分之百的情况，只要买到的材料没有问题，必定好的，买的剪板，大致打了下阻值，正常就装了，，特别注意，好芯片温度不能过高，否则焊接时会听到噼里啪啦的声音，就要重新买芯片了。
