北京万佳CF-32FA5开机画面红绿蓝交替闪烁的故障维修

摘要：

接修一台北京万佳CF-32FA5型32寸液晶电视几年后出现白红绿蓝黑交替闪烁现象，喇叭有吱吱声。插拔屏排线和刷了网购的数据都没有解决此故障，只好又花了70元钱再次拍一块同系列的板子（一模一样的板子全网都没有）。因

     接修一台北京万佳CF-32FA5型32寸液晶电视几年后出现白红绿蓝黑交替闪烁现象，喇叭有吱吱声。插拔屏排线和刷了网购的数据都没有解决此故障，只好又花了70元钱再次拍一块同系列的板子（一模一样的板子全网都没有）。因为收货要等几天，所以就对坏板研究研究看看有没有好的结果。

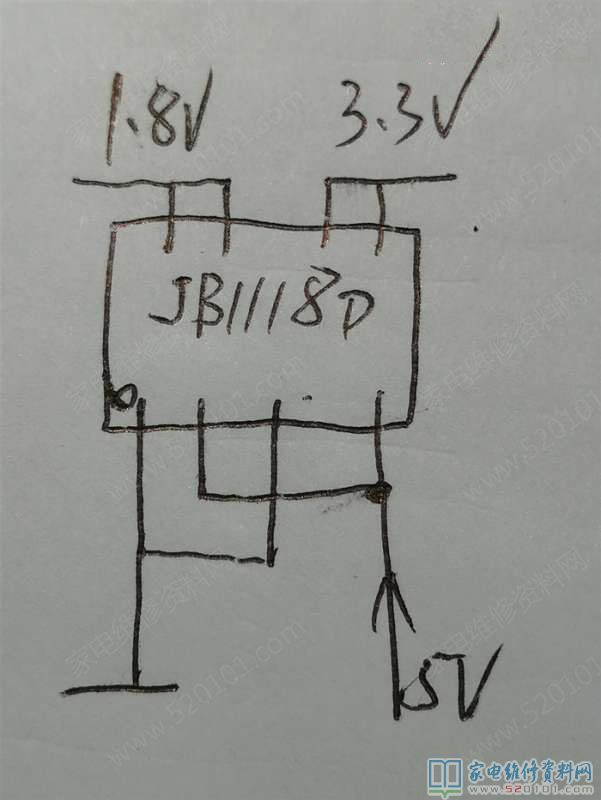

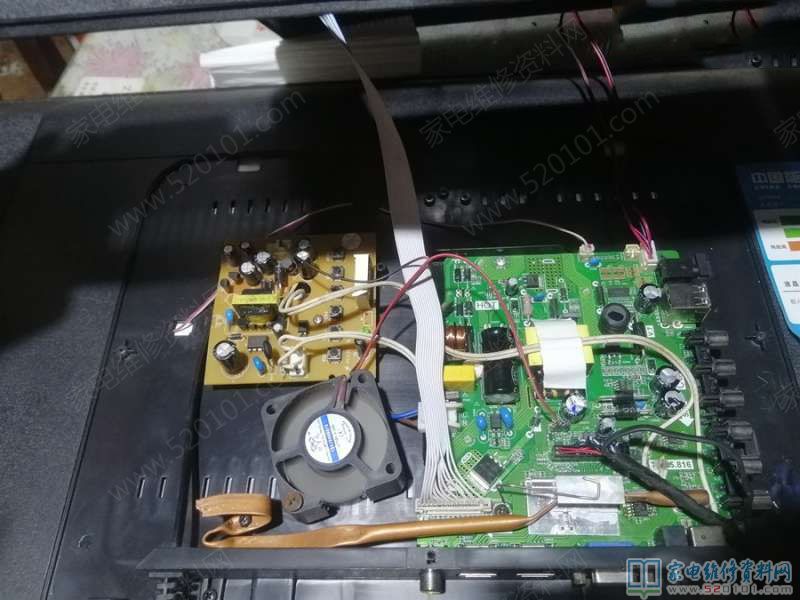

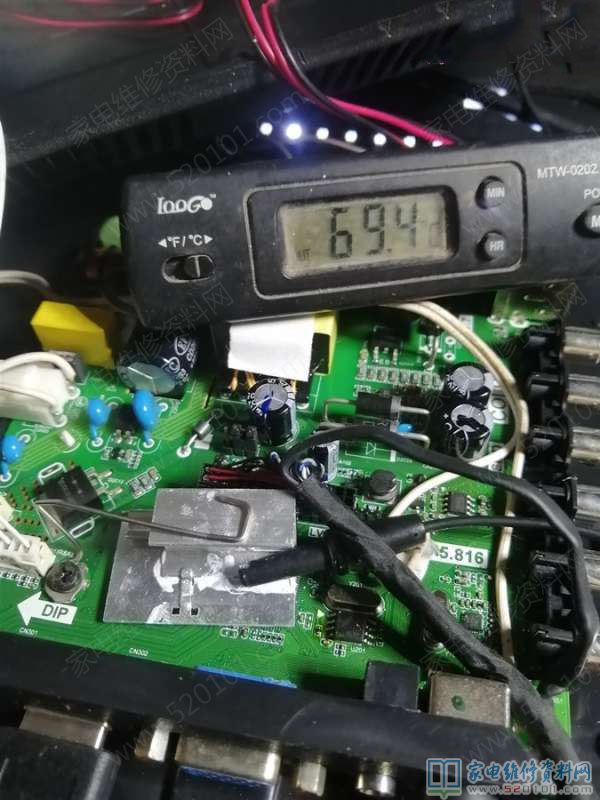

     经仔细检查，发现给主芯片供电的电源管理芯片的输出电压异常。芯片JB1118D的输出电压1.8V正常，而3.3V的输出只有1.27V。当断开3.3V输出与组芯片的铜箔线3.3V电压恢复正常。于是就用卫星盒子的电源板取主电源3.3V给主芯片供电开机，久违的画面出来了。连接好信号源试机，看了不久主芯片升温严重，温度70度左右。

     后来加了扇热片，还是又近60度的温度，显然还是很高。最后又加了一个电瓶车充电器的12V小风扇取5V电压插上，几乎没有声音，芯片温度也不高了。试机后，感觉一切貌似正常。

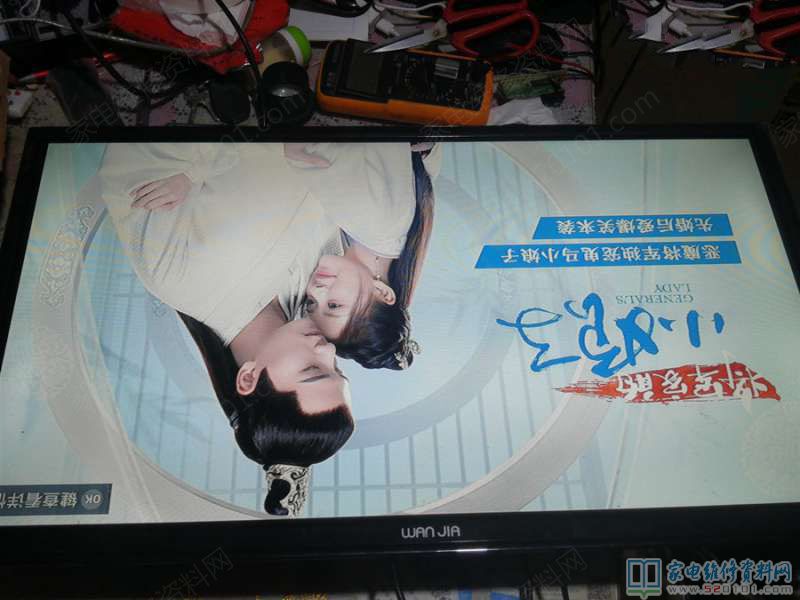

      图像倒了，闲费事就没有再刷回原机数据（因为答应给客户换板子的）。进总线：按信号源-308-进入Function再进Panel再进Flip倒屏即可。
