液晶驱动三合一板TSU69-T4C1的通病故障维修

摘要：

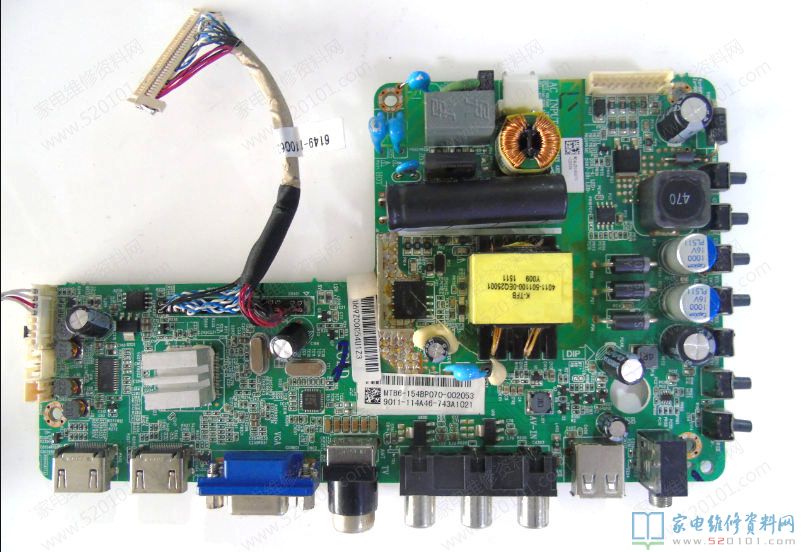

TSU69-T4C1是一款液晶驱动三合一板是，比较多品牌采用的，比如飞利浦，TCL还有一些杂牌也用。这板目前市场很奇怪，现在主板网购咸鱼上都是三五十元，但是这板至少一百多，还有寄修的也要四五十，加运费也不便宜了

       TSU69-T4C1是一款液晶驱动三合一板是，比较多品牌采用的，比如飞利浦，TCL还有一些杂牌也用。这板目前市场很奇怪，现在主板网购咸鱼上都是三五十元，但是这板至少一百多，还有寄修的也要四五十，加运费也不便宜了。
       这主板有个毛病就是背光不亮，电筒照屏幕有图像，这毛病一般想就是LED条出问题，背光保护了，所以有些维修就把背光保护去掉，就是把OB3350的7脚加个电阻接地，只要7脚电压不高于2V就没保护了，但搜索网上留言发现，去掉保护也不行，或者当时行后来也不行，换了灯条也不行。。
       后来，手上积了两个确定是灯条好的，ob3350也是好的，ob3350周边阻容件也是好的，但就是背光不亮（有时难得也会亮，但不是开机就亮，时间不确定）。花了点时间，发现都是坏了同一地方。
       TSU69-T4C1检修思路如下：
1、检测ob3350背光集成块工作条件，12v供电正常，8脚背光pwm有两路控制，一路是BL_ADJ,有高电平，通过一个10k电阻接入8脚，一路是BL_ON,直接接入8脚，发现8脚电压低，只有1v不到。怀疑背光集成块不良，换了一样。
2、网上老是说这类故障可能是数据问题，拆了25Q32重写，发现能读不能写，还真以为数据块问题，后来发现数据块没问题，是数据块被写保护了，在维修手册上有标注，况且开机有隐约图像、BL_ADJ开机有高电平过来，启动已经没问题，不是数据。因此，判定是BL_ON被拉低了，这应该是高电平。

3、查BL_ON电路，是Q2、Q3及一些阻容件，均没问题，最后是VBL_ctrl控制Q3，发现VBL_ctrl是cpu第83脚出来，比头发丝还细的一条线经过漫长的整板穿越，这条线有比较大的阻值了，为了确定是这条线有阻值了真是看得眼花了。问题就在这里，设计不周全，VBL_ctrl太细，经过路径太漫长，高低温状况复杂，导致在贴标签下面的位置部分有一点点霉变还是什么，飞个线ok了。这个毛病还有个特点，声音没有，因为VBL_ctrl同时控制功放集成的静音。
