微鲸WTV55K1液晶电视屏幕图像跳动且灰屏的故障维修

摘要：

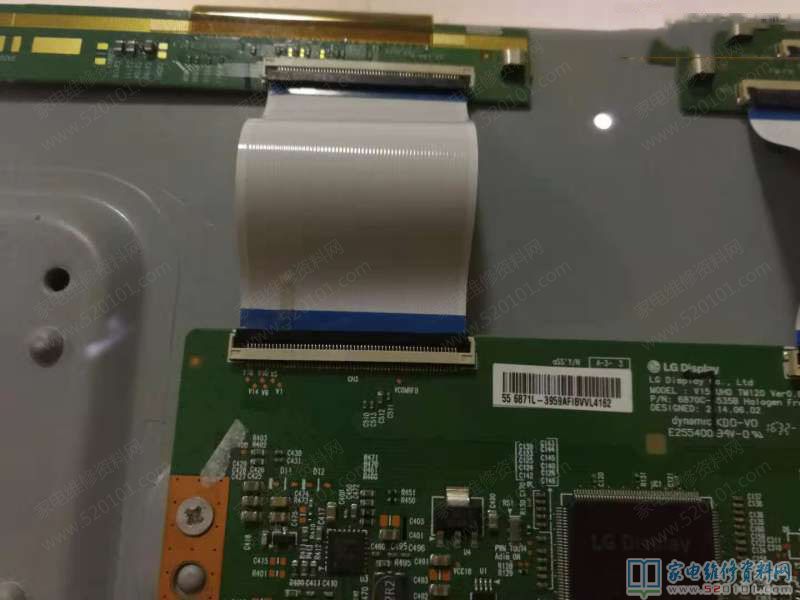

接修一台微鲸WTV55K1液晶电视，这台机器用的是6871L逻辑板，LG的液晶屏，刚发生故障时跳屏，后来变灰屏，面向逻辑板（已更换），拔除右排线，左屏显示正常，拔出左排线，右边灰屏，隔离金手指12-13脚，

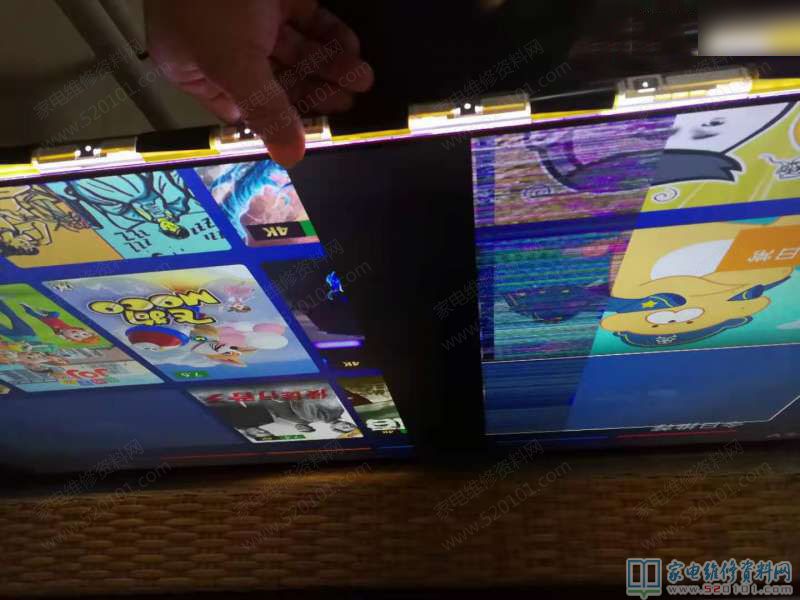

     接修一台微鲸WTV55K1液晶电视，这台机器用的是6871L逻辑板，LG的液晶屏，刚发生故障时跳屏，后来变灰屏，面向逻辑板（已更换），拔除右排线，左屏显示正常，拔出左排线，右边灰屏，隔离金手指12-13脚，有一列灰屏、一列闪屏，测量逻辑板右边V1电压15.78、V5电压12.12、V9电压8.39、V10电压7.8、V18电压0，V14电压1.8，vcomrfb电压5.78，vdd电压16.58，左边各电压测试点：VGH_0DD电压-6.99,VGH_EVEN电压-6.99,VCOM1电压5.8，vcom2电压5.86，VGL1电压0,VGL2电压:0,VCC电压0,HVDD电压8.08。

    接上全部排线，不隔离，电压点数据也没有变化，IC和COF温度没有异常升高。找不到头绪了，于是请教了一位网上的维修大师，他说用用金手指胶布粘右边屏排线，从最左边数20颗左右的电极线即可解决。

     按照指点，故障时灰屏，隔离金手指12-13脚，出现有一列灰屏、一列闪屏，继续隔离“最左边数20颗左右的电极线故障修复。
