液晶屏常见Y轴TAB实用飞线脚位（图）

摘要：

1、COF型号：RM76311FC-805 2、COF型号：NT39565H-C5253A 3、COF型号：SW8003 K

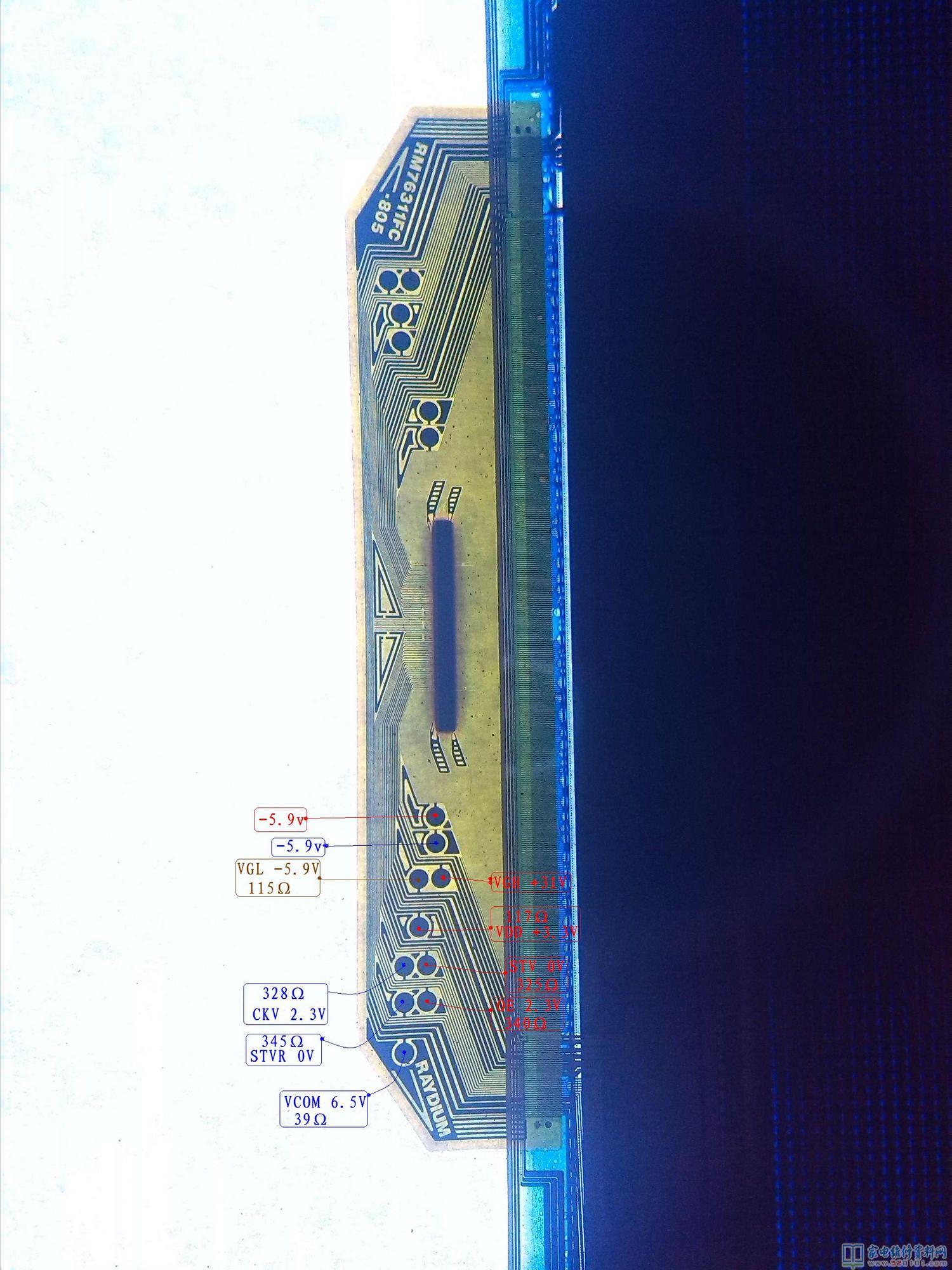

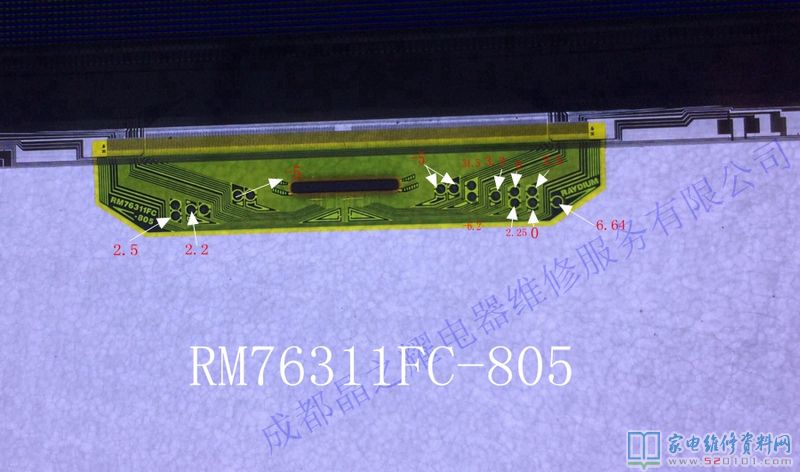

1、COF型号：RM76311FC-805

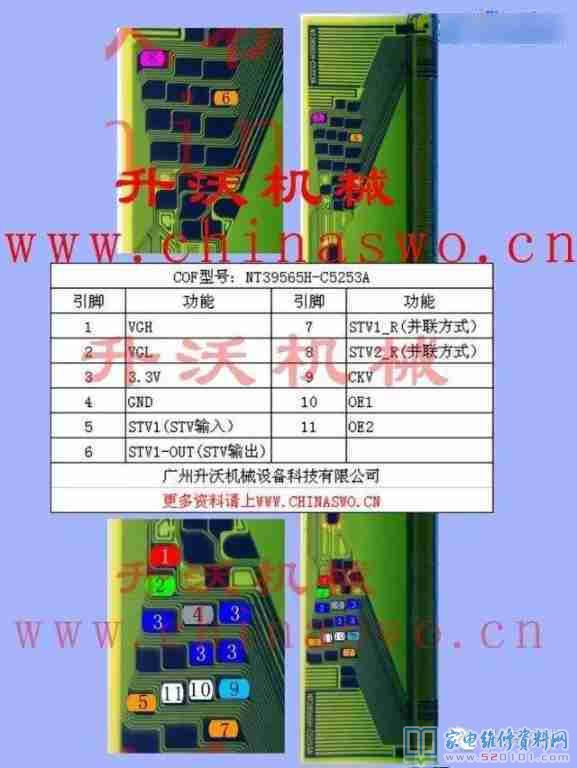

2、COF型号：NT39565H-C5253A

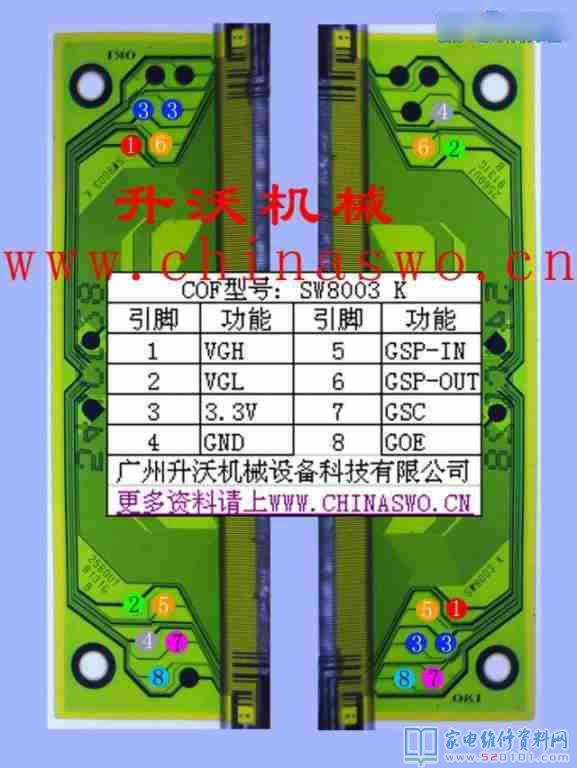

3、COF型号：SW8003 K

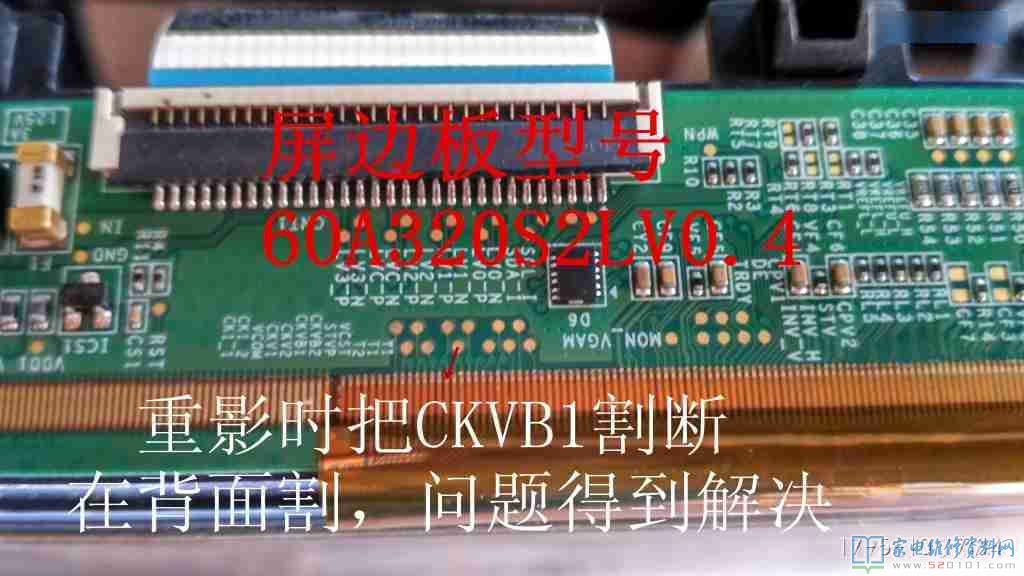

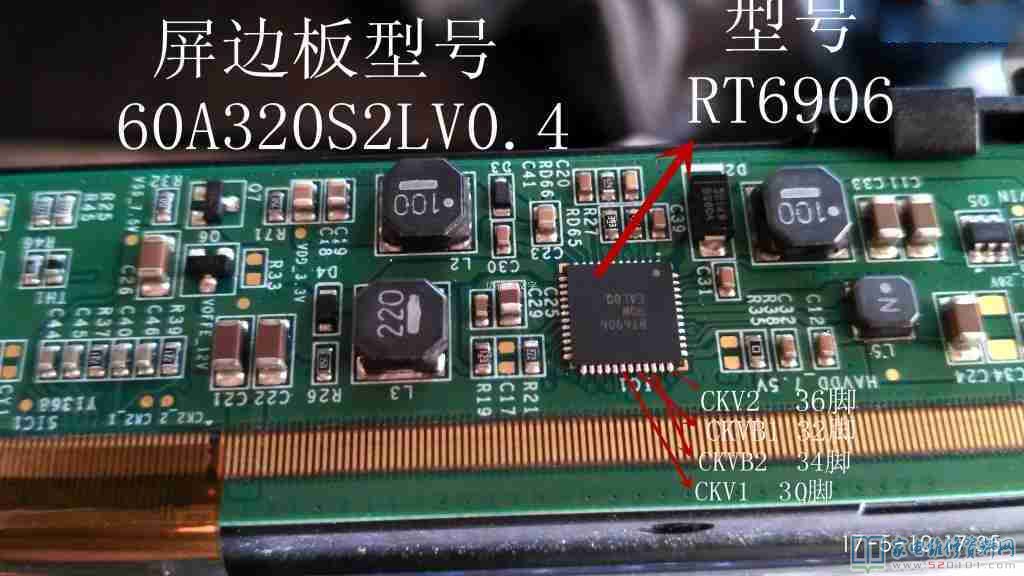

4、屏边板型号：60A320S2LV0.4

5、屏边板型号：60A320S2LV0.4

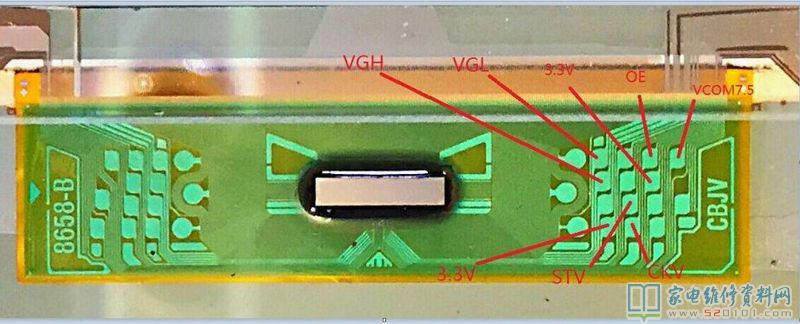

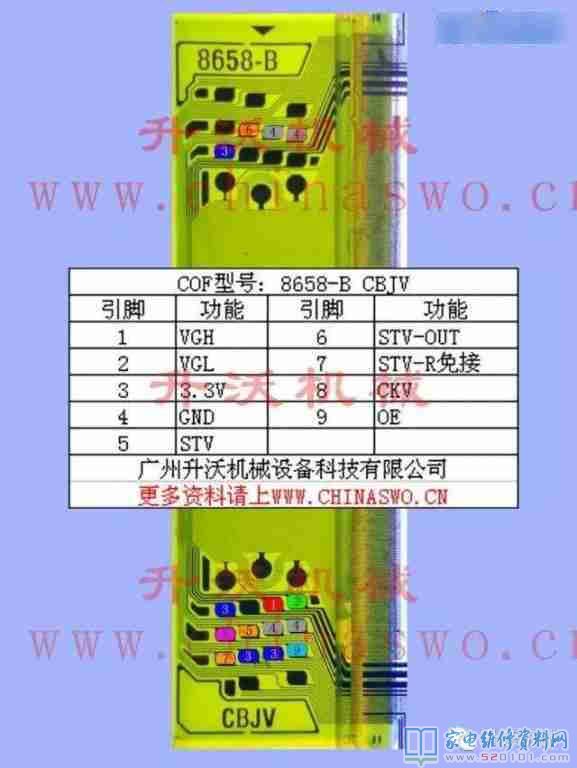

6、COF型号：8658-B CBJV

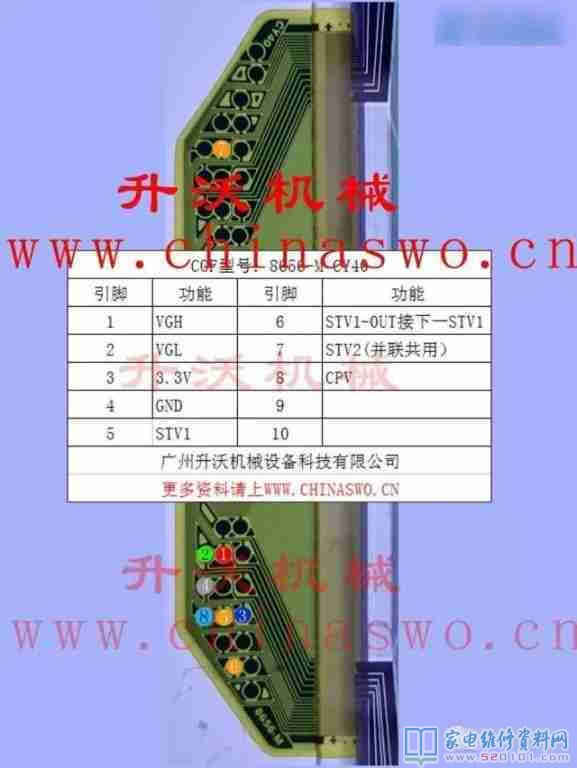

7、COF型号：8658-M CY40

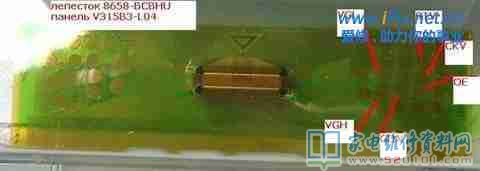

8、COF型号：8658-6CBHU

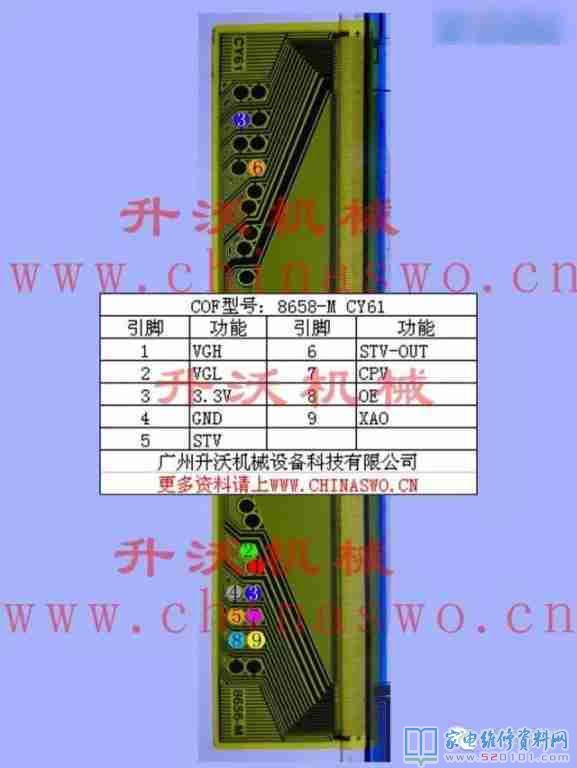

9、COF型号：8658-M CY61

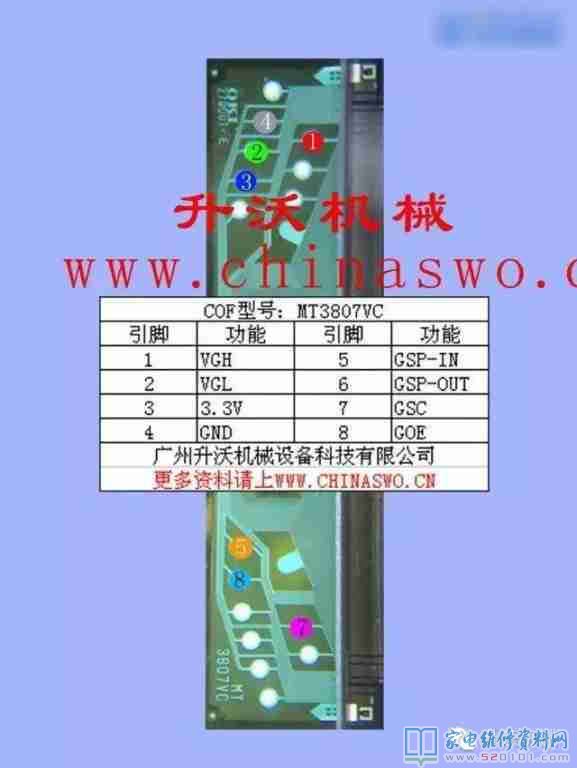

10、COF型号：MT3807VC

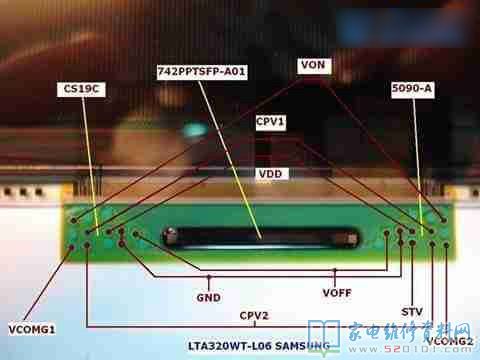

11、COF型号：三星LTA320WT-L06

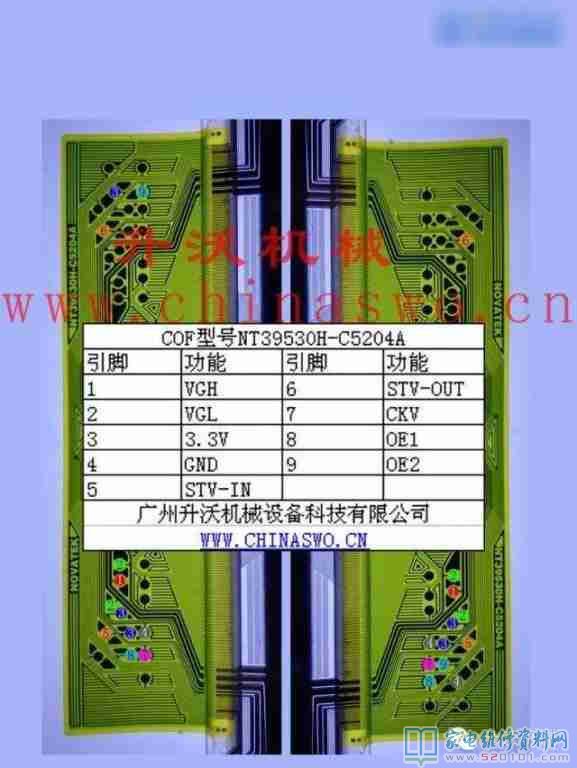

12、COF型号：NT39530H-C5204A

13、COF型号：NT39565H-C5253A

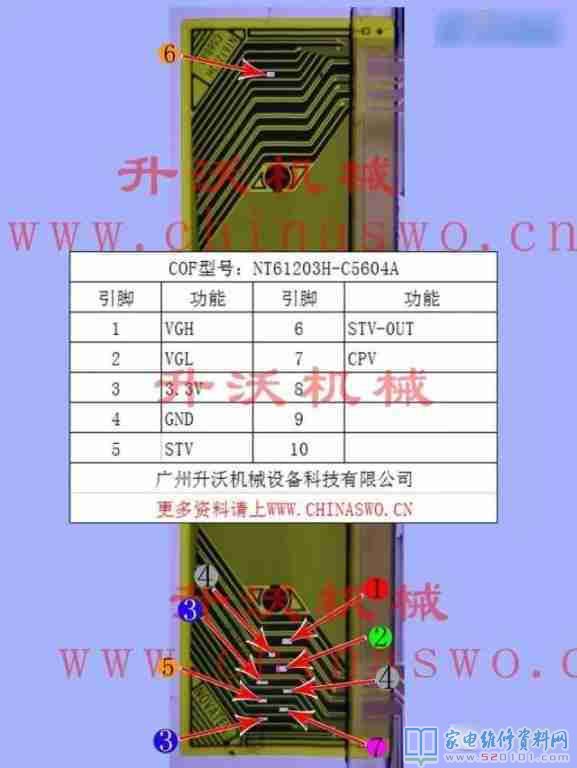

14、COF型号：NT61203H-C5604A

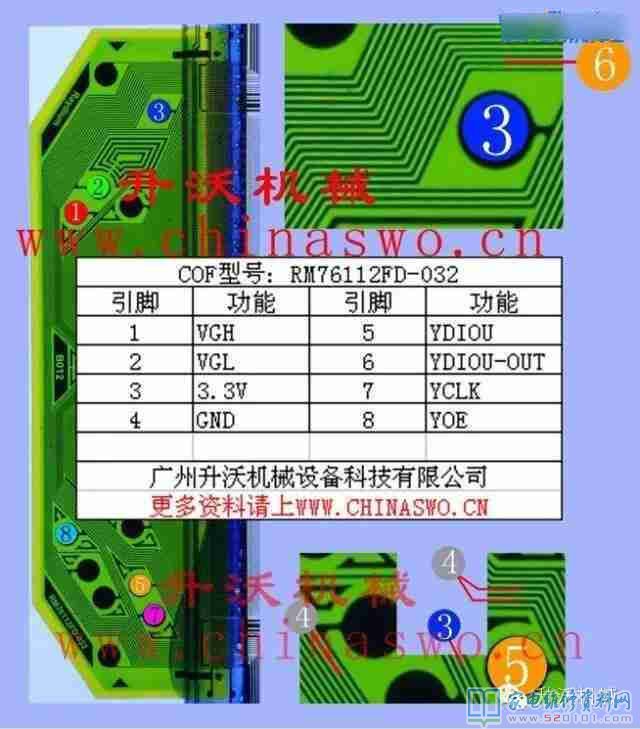

15、COF型号：RM76112FD-032

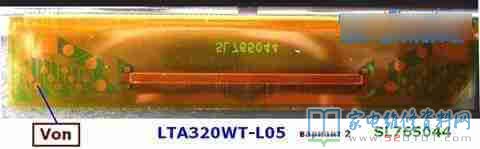

16、COF型号：LTA320WT-L05 SL765044

17、COF型号：8658-B

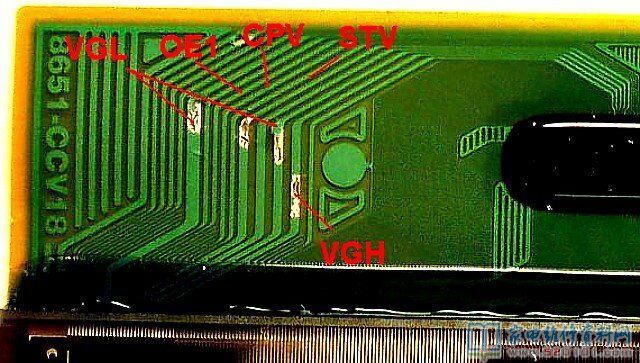

18、COF型号：8651-CCV18

19、其他COF边板

20、LC370WXE屏Y轴LS0306M1C8LX点位

21、NT39538H-C12B9C点位图

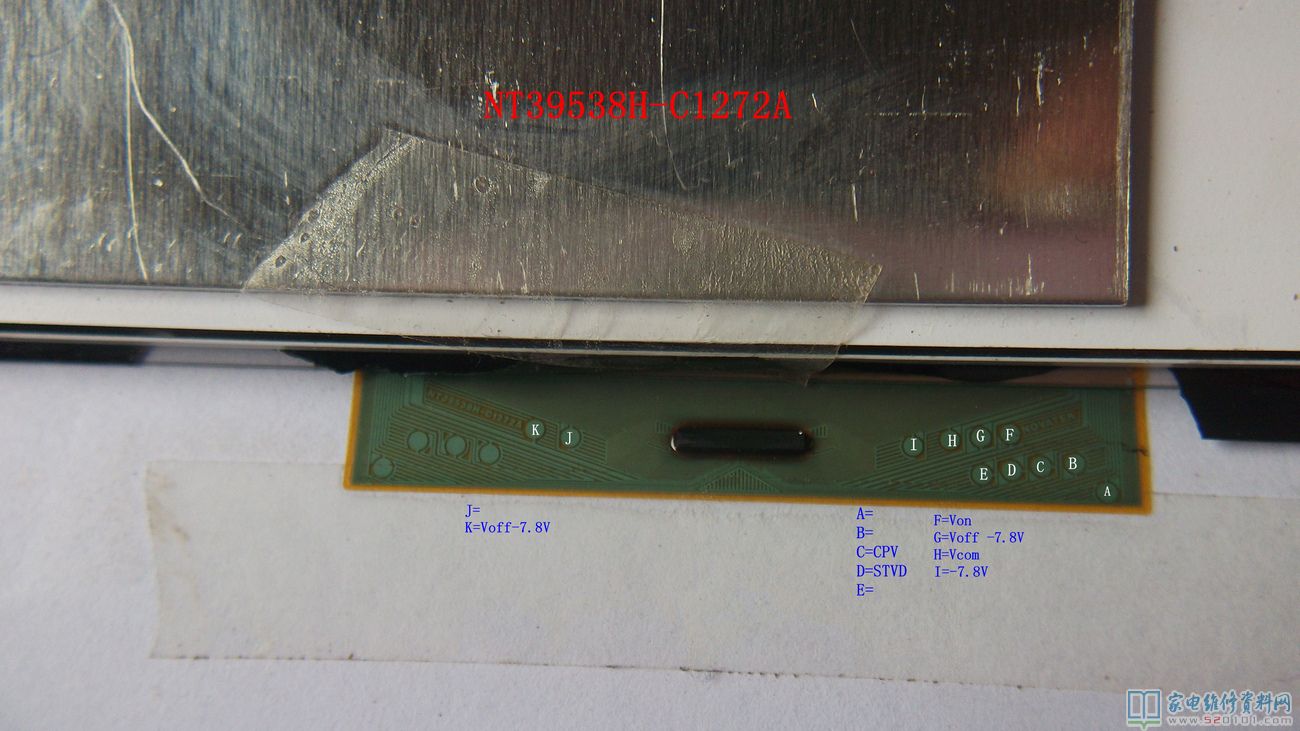

22、NT39538H-C1272

23、COF型号：NT61203H-C5604A

24、RM76153

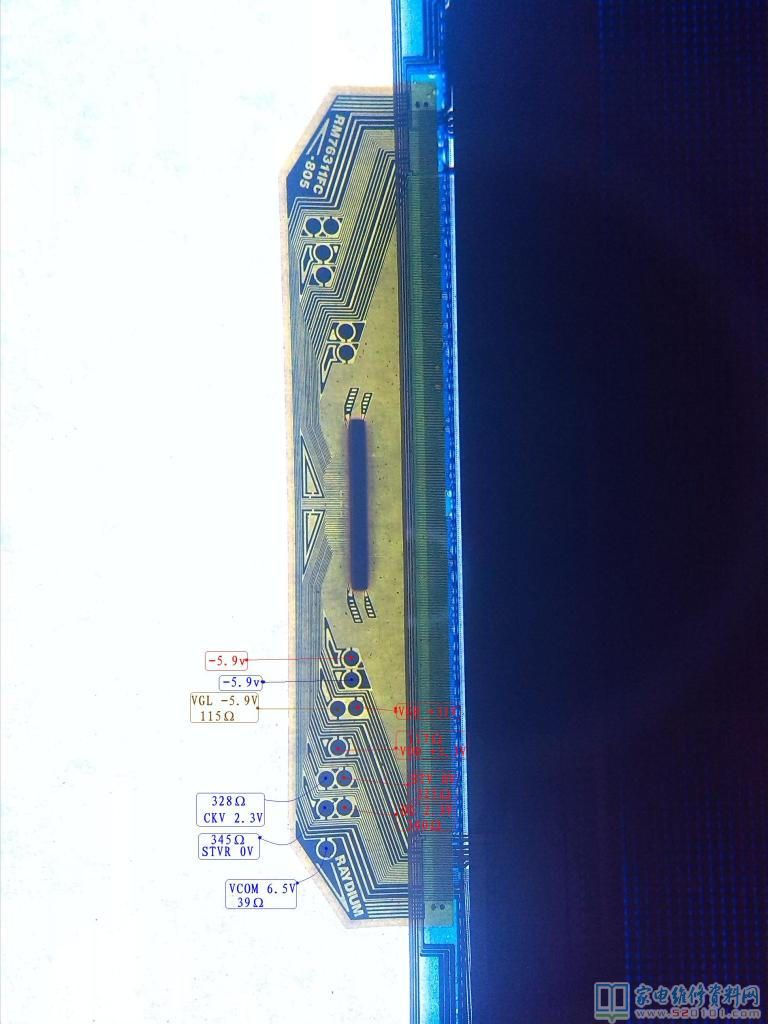

25、RM76311FC-805

26、ST3151A04-1_RM76311FC-805

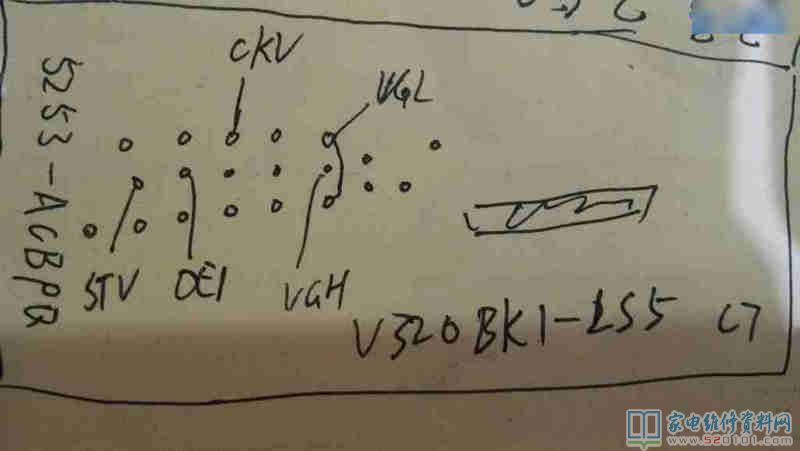

27、V320BK1-LS5 灰屏 点位图

28、VGH VGL VCOM先接
