京东方屏Y轴飞线点位（图）

2020-05-11 18:17:56  阅读 1148 次 评论 0 条
摘要：

1、屏号HV320WX2-200与HV320WX2-201 2、HV320WX2 201 8656-F CYOB飞线图 3、HV320WX2-201飞线

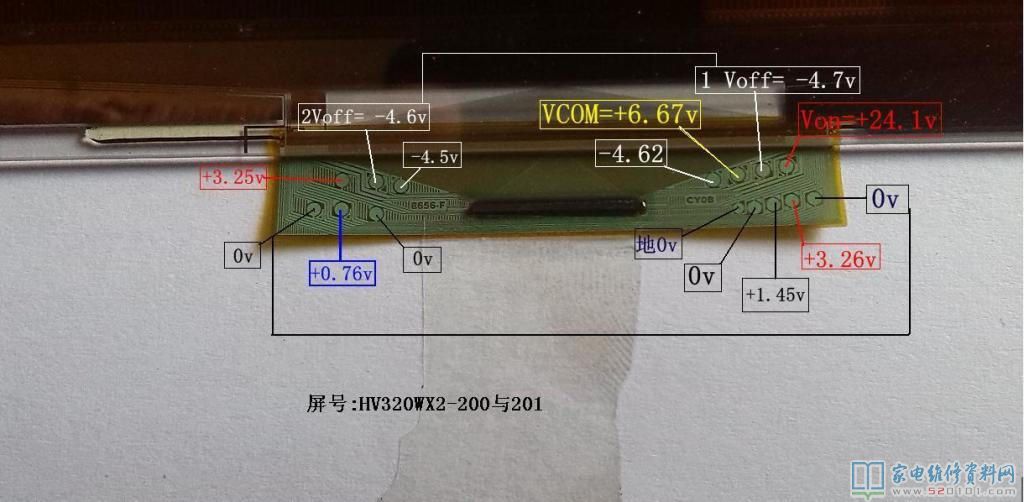

1、屏号HV320WX2-200与HV320WX2-201

京东方屏Y轴飞线点位（图） 第1张

2、HV320WX2 201 8656-F CYOB飞线图

京东方屏Y轴飞线点位（图） 第2张

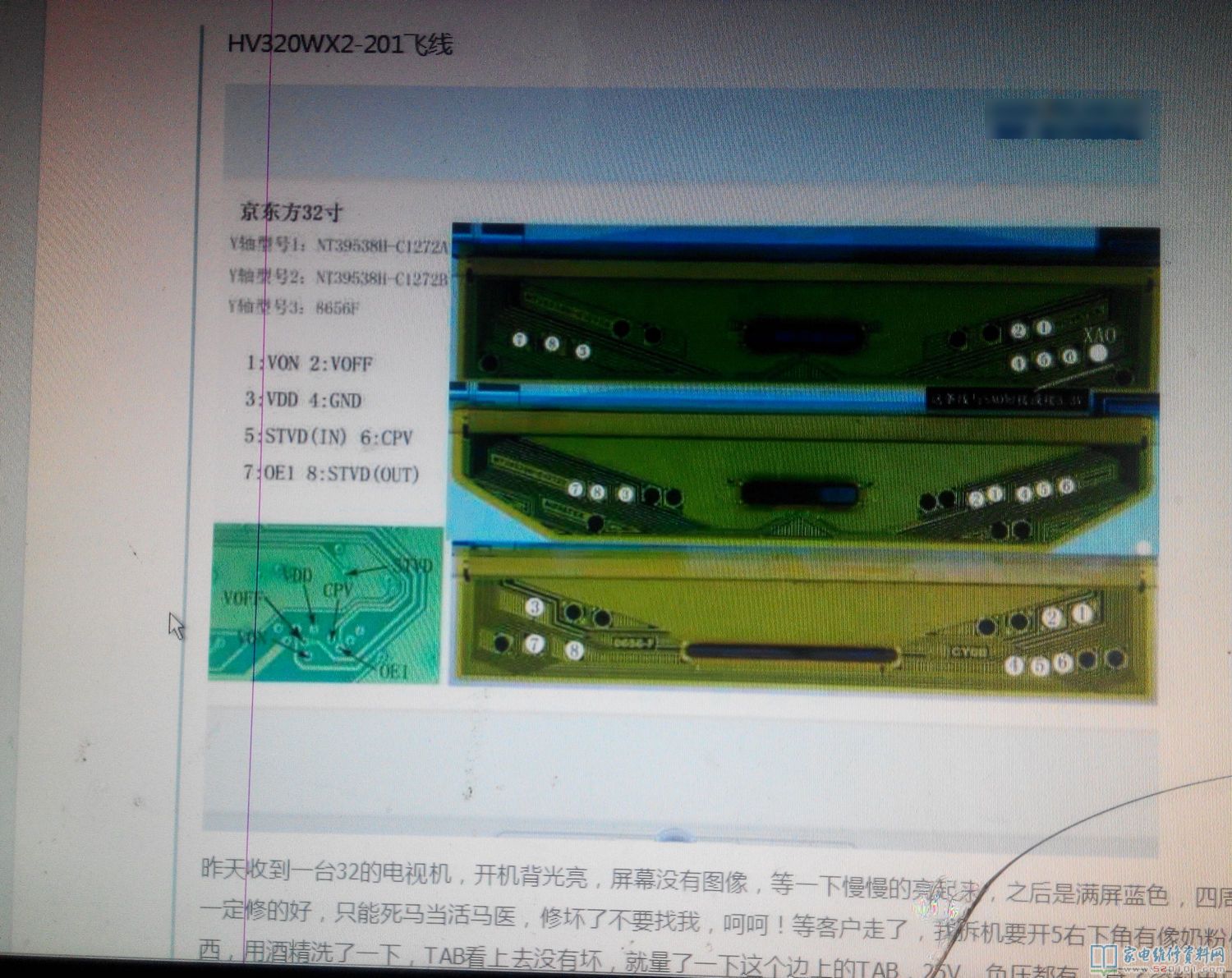

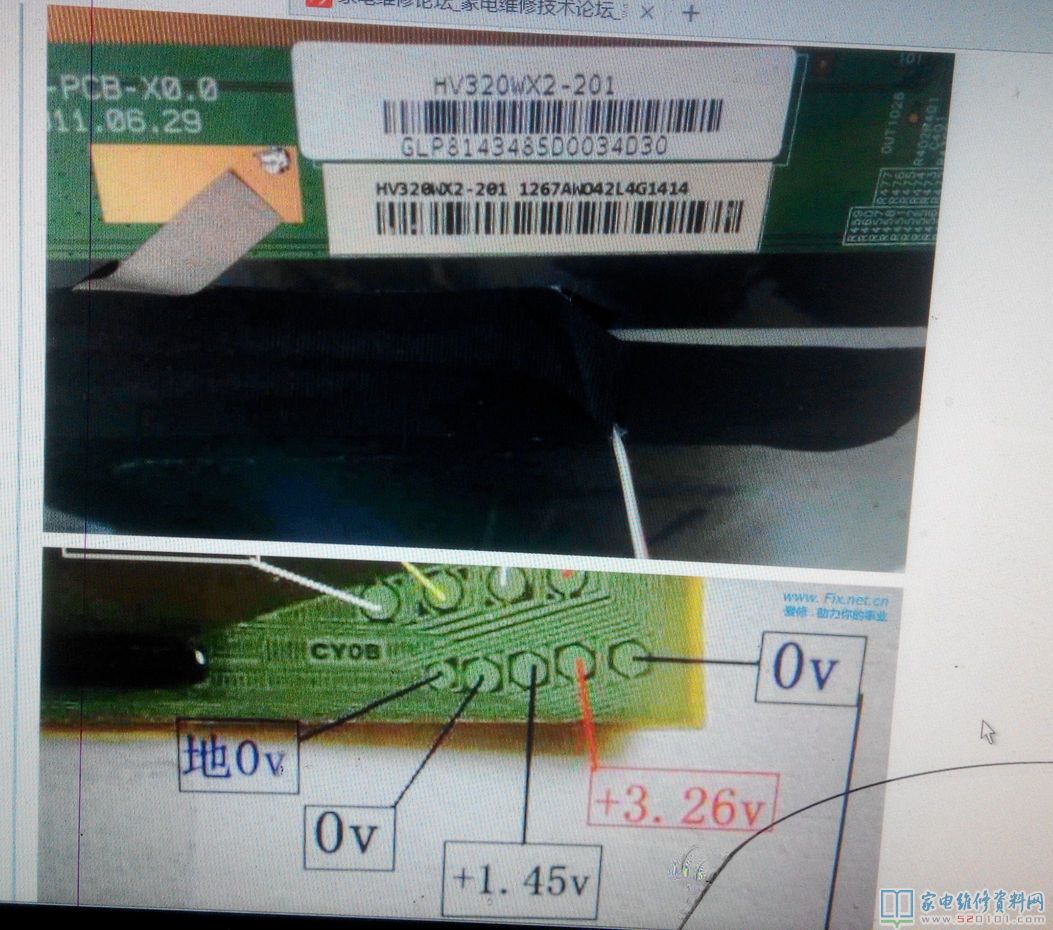

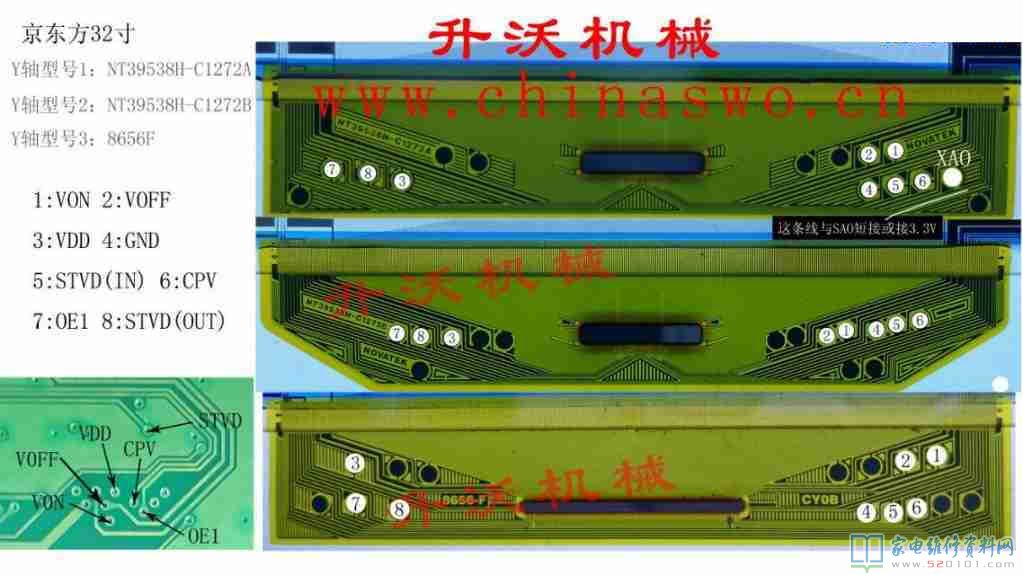

3、HV320WX2-201飞线
Y轴型号1：NT39538H-C1272A
Y轴型号2：NT39538H-C1272B
Y轴型号3：8656F

京东方屏Y轴飞线点位（图） 第3张

京东方屏Y轴飞线点位（图） 第4张

京东方屏Y轴飞线点位（图） 第5张

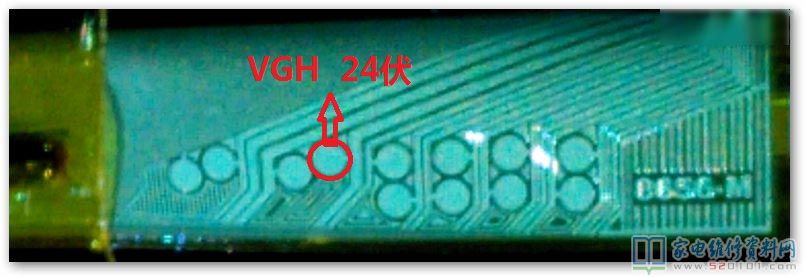

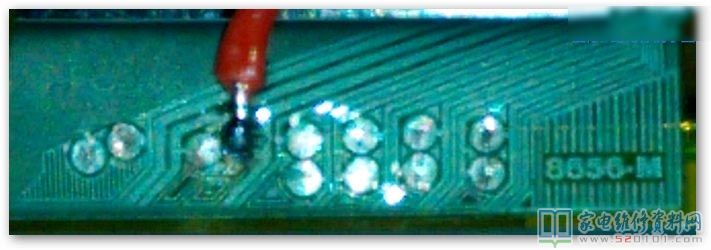

4、京东方 hv320wx2 y轴 tab8656-m跳线修复vgh无电压

京东方屏Y轴飞线点位（图） 第6张

京东方屏Y轴飞线点位（图） 第7张
