液晶电视的逻辑板各关键点电压（图）

摘要：

逻辑板驱动电路的供电系统，主要产生四路驱动电路所需的电压： 1、 VDD ：一般为3.3V，用于T-CON板集成块的供电。 2、 VGL ：屏TFT薄膜开关MOS管的关断电压，一般为 -5V； 3 、VG

       逻辑板驱动电路的供电系统，主要产生四路驱动电路所需的电压：
1、 VDD ：一般为3.3V，用于T-CON板集成块的供电。
2、 VGL ：屏TFT薄膜开关MOS管的关断电压，一般为 -5V；
3 、VGH： 屏TFT的开通电压，一般为20V ～ 35V；
4 、VDA ：屏数据驱动电压，一般为14V～ 20V ，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压。
5、Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。
       不同的屏VGL、VGH电压值不同。以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。

一、各电压异常时的故障表现
（VIN 12V/5V）、VDD（3V3）、VDA（15V）出故障时屏幕无图；
VGL（-5V）、VGH（30V）出故障时图像异常或图像切换缓慢。
VCOM（7V）出故障时图像异常或者闪烁。

二、逻辑板检修思路
1、外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；
2、测电阻。测各供电测试点是否存在短路阻值变小，保险有无开路；
3、测电压。
测各供电测度点电是否正常
①电源供电Vcc5V/12V,
②主芯片3.3V ， 2.5V；1.8V,1.2V 等， ③VDA14V,VGH20V,VGL-  5.5V,
④VREF13V,VCOM 6V
4、测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良。

5、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否接触不良。

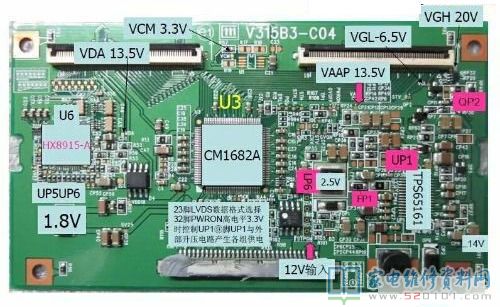

附：V315B3-L04逻辑板元件识别图
