49寸小米电视2液晶开机黑屏但有声音的故障检修

摘要：

一台49寸的小米电视2（L49M2-AA），故障表现是开机有声音，黑屏（用电筒照有像），电视的呼吸灯呼吸亮。初步估计是背光坏，打小米客服电话，客服说过保修期2个月了不保，只能自己修理了。拆开后壳，因拆屏风险，

        一台49寸的小米电视2（L49M2-AA），故障表现是开机有声音，黑屏（用电筒照有像），电视的呼吸灯呼吸亮。初步估计是背光坏，打小米客服电话，客服说过保修期2个月了不保，只能自己修理了。拆开后壳，因拆屏风险，先用兆欧表测试8组发光灯珠，每组都约是电压80V，50mA。

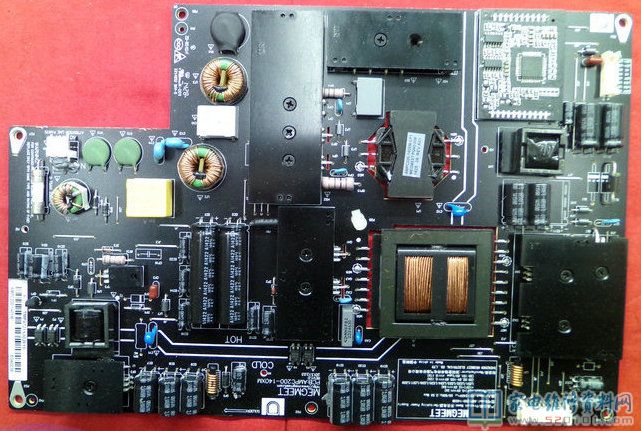

        此机器的升压板与电源板是二合一，液晶屏用的是华星屏，型号是MI49TV（M7），电源板型号是AMPC200-140XM，测出升压整流二极管DL2（HBR5150，5A/150V）击穿，用手边两个IN5401 3A100V并联代用；开机背光有一半亮，当显LOGO全亮一闪时，背光全灭，电视声音与图像还有，测得IW7019，在半亮状态时21脚电压12.4V，14/16脚电压5V，9/15脚电压1.2V，其本正常，当升压全亮时，21脚电压12.4V，14/16脚电压0V/5V，9/15脚电压0.7V/1.6V，EN脚由高转低电平，恒流IC IW7019像进入保护，现未查到周围元件坏。后查出问题是我前面代换两个100V耐压二极管不够，开机瞬间突高引致IW9018保护了，后来网购了原参数耐压二极管（HBR5150，5A/150V）更换后，故障修复。

        IW9018正常的情况下输出电压95V，分压给灯珠条电压为83V，IC及辅助元件为12V。
