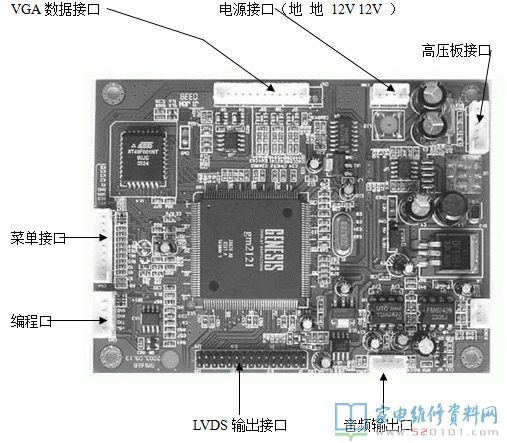

GM2121液晶主板接口说明详解

摘要：

1、VGA口连接数据： GDN VS HS GND R in GND G in GND B in GND SDA SCL 2、菜单口连接数据 从上往下 空 自动 菜单 下 上 地 绿灯 红灯 电

1、VGA口连接数据：
GDN  VS  HS   GND   R in  GND  G in   GND   B in  GND   SDA  SCL

2、菜单口连接数据  从上往下

空   自动  菜单  下  上  地  绿灯  红灯  电源

3、LVDS接口数据 从第一脚开始：GND GND ATX3+ ATX3- ATCK+ ATCK- ATX2+ ATX2- ATX1+ ATX1- ATX0+ ATX0 GND GND ATX3- ATX3+ ATCK- ATCK+ ATX2- ATX2+ ATX1- ATX1+ ATX0- ATX0+ GND GND VDD VDD VDD VCC
