前言：在检修液晶彩电图像异常故障时，为了判断是逻辑板还是信号板的问题，最有效、最直观的方法是换用万能（又称通用型）信号板。另外，若因原机信号板难以购买，也可使用万能信号板。由于这类万能板需写入相应的驱动程序，才能正常地驱动逻辑板，使液晶屏显示的图像完全正常。写入程序的过程常称为“升级”，为了帮助维修人员了解这一升级过程，下面以一款通过电脑USB接口升级的高清万能板为例进行介绍。

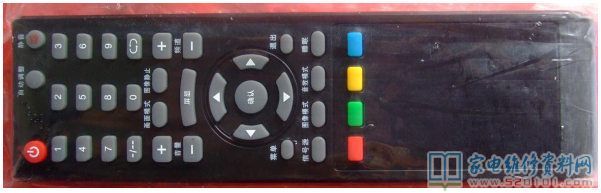

2010年左右，市场上新推出一款通过电脑USB接口升级（即写入程序）的液晶彩电通用型信号板，如下图1所示，其配套的遥控器如下图2所示。由于其输出信号的分辨率可达1920 x 1080，故俗称为“高清万能板”。
该板有TV、AV、S端子、YPbPr、VGA及HDMI（高清晰多媒体接口）等多种输入端口，上屏电压有3.3V、5V和12V三种可选。在市售的产品中，该板有多种版本，主要区别在于AV输入插孔的多少及伴音功放电路的形式。有些板AV接口较多，伴音功放采用数字功放电路，即D类功放，+24V供电，输出功率为2 x 9W（8欧姆），还有些板AV接口较少，伴音功放采用普通功放电路，即AB类功放，+12V供电，输出功率为2、3W（4欧姆）。
一、主要接口功能

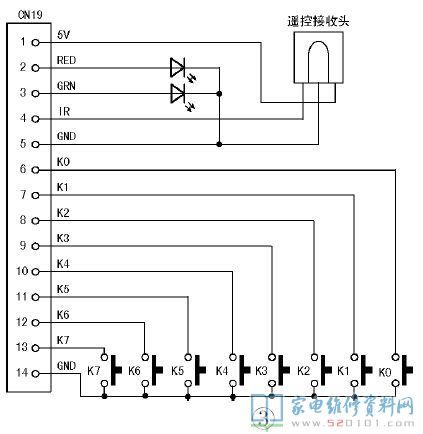

见下图1，该板插座的背面均有引脚功能标注，按照标注接线即可。值得一起的是，CN12插座中“PWON”为开关电源的开/待机控制端，高电平有效；CN3插座中“BLO”为背光灯驱动板（即高压板或逆变板）的开/关控制端，高电平有效；“ADJ”为背光灯亮度调节端。按键及遥控信号输入插座CN19中的按键及遥控接收头的接法如图3所示（见上页），按键的另一端全接地，改装非常方便。其中，K0或K6可用于开机。

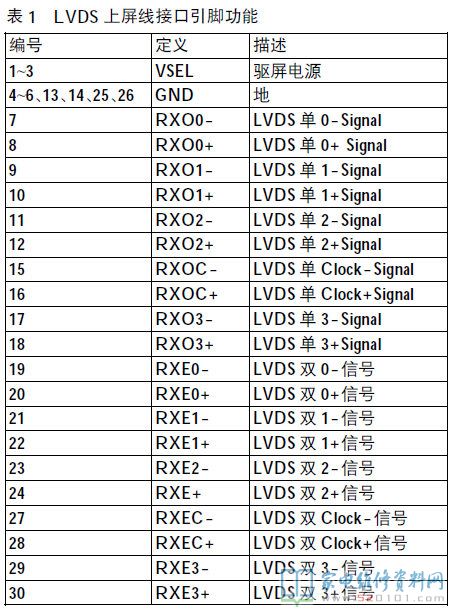

提示：在试机改装中，也可把插座CN19中“RED”、“GRN”（原本接红、绿色指示灯）改为开关电源或背光灯驱动板开/关控制信号，分别对应高、低电平有效。CN17为LVDS上屏线接口，左侧下排标有白色点的针脚为1脚，下排为1、3、5、7等奇数较为，上排为2、4、6、8等偶数较为，其引脚功能见下表1。

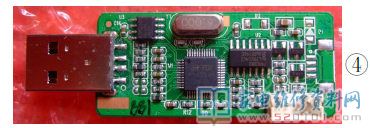

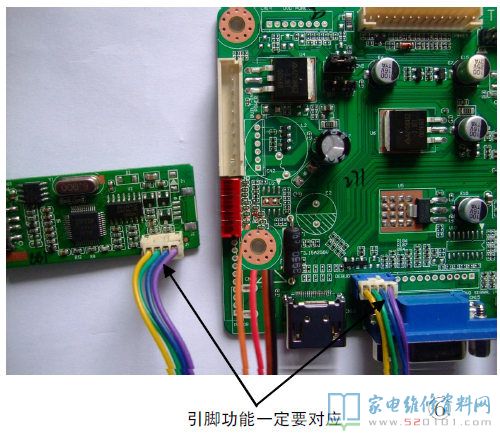

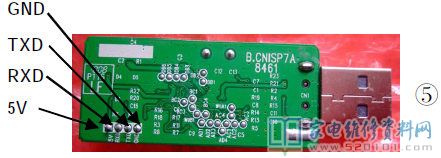

该高清板的升级工具如图4所示，升级的端口功能标注如图5所示。升级时，用四根导线将升级端口与高清板的蓝色插座相连，但引脚功能一定要对应，如图6所示。
二、升级操作步骤
步骤一：工具准备

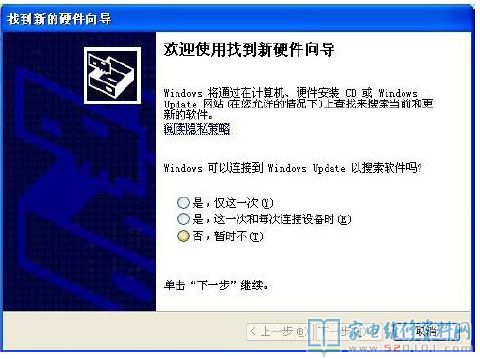

1.将升级工具插在电脑USB接口中，会出现如图7所示的驱动安装向导，点“取消”即可。

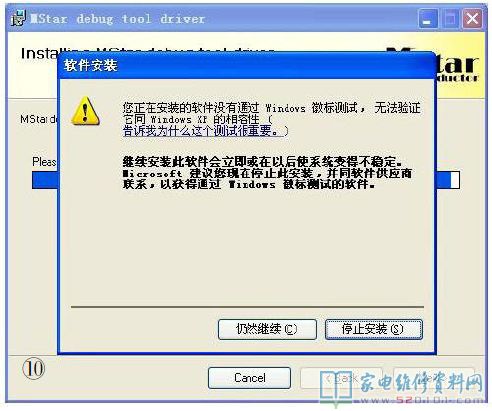

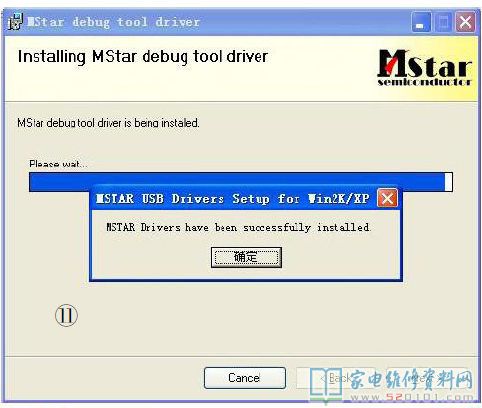

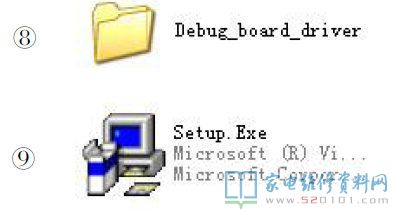

2.找到高清板所附光盘中的“Debug-board-driver”文件夹，如图8所示，点击打开这个文件夹，双击“Setup.exe”安装程序，如图9所示，这时就会出现安装界面。在安装过程中会出现各种选项，不用选择，点击“Next”即可，然后会出现三次如图10所示的安装提示，点击“仍然继续”，最后提示安装成功，如图11所示。

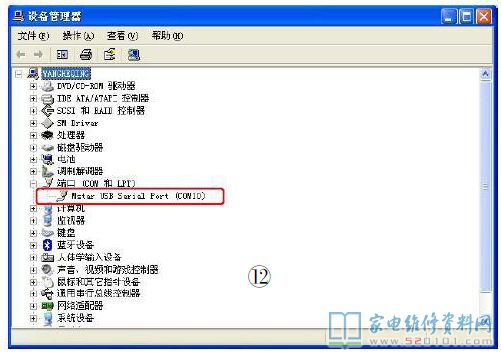

3.依次打开电脑的“控制面板”、“硬件”、“设备管理器”，如果有如图12所示红色方框内的设备，这说明升级工具驱动安装正确。提示院如安装失败，则拔下USB串口升级工具，然后重新插上，电脑会自动检测到新硬件，这时选择自动安装驱动即可。
步骤二、烧写操作
1.给主板CN12插座接上+5VSB及+5V电压，如图13所示。

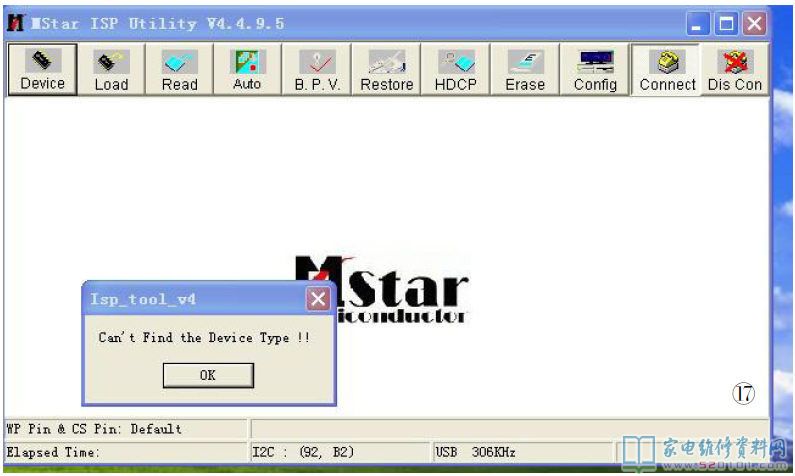

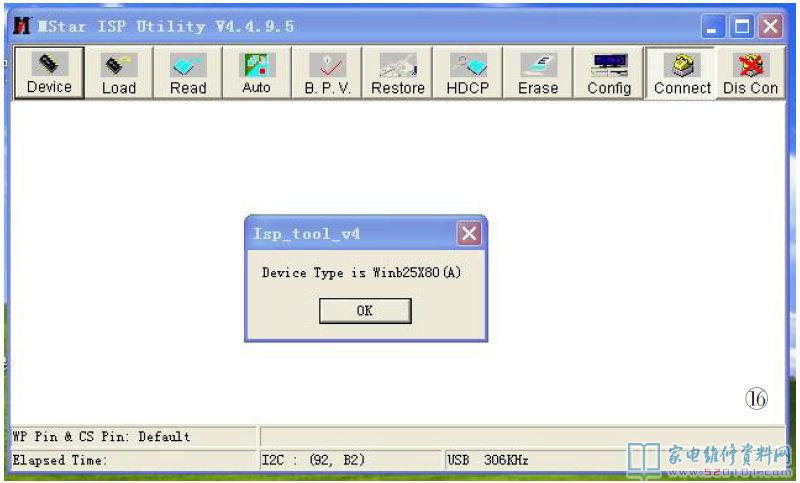

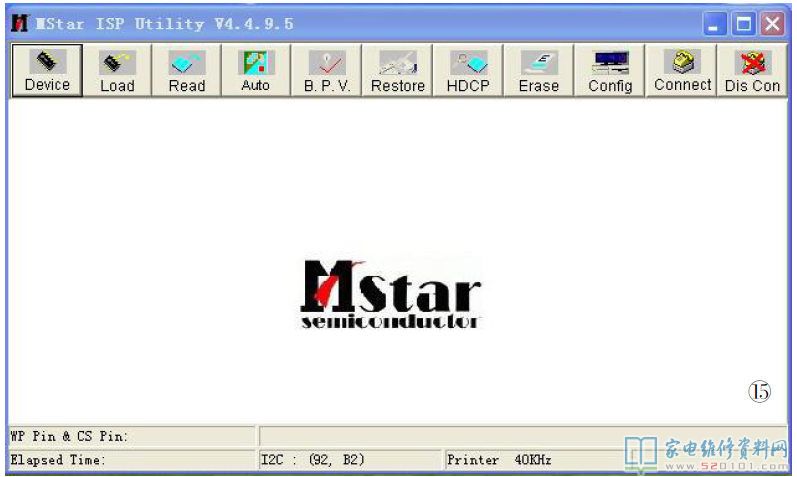

2.如图14所示，双击高清板所附光盘中的“ISP-Tool-V4.4.9.5.exe”文件，即运行升级软件。这时会出现一个升级操作界面，如图15所示，点击“connect”图标，如果驱动安装正确，且连线无误的话，这时屏上会显示高清板上的闪存（Flash）型号，如图16所示。如果界面显示如图17所示，即无法连接，这时应检查万能板供电及升级工具连线是否正常，若正常，这时可在打开升级界面的情况下，断电后重新上电再试。

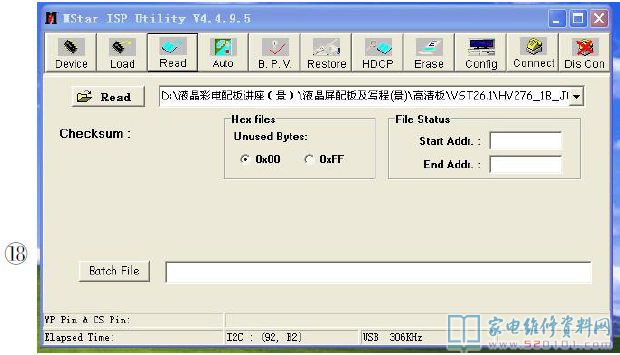

3.点击“Read”图标切换到烧写文件装载页面，点击“Read”按钮加载升级文件，如图18所示，选择所要写入的程序。

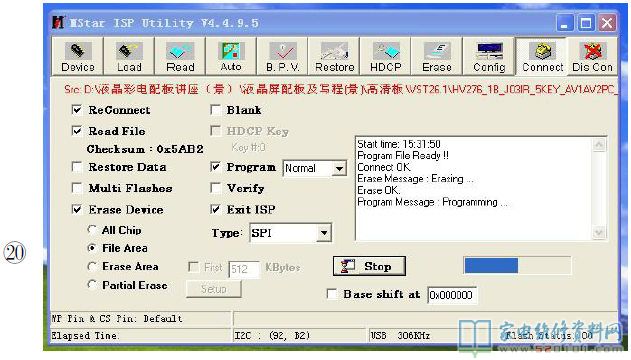

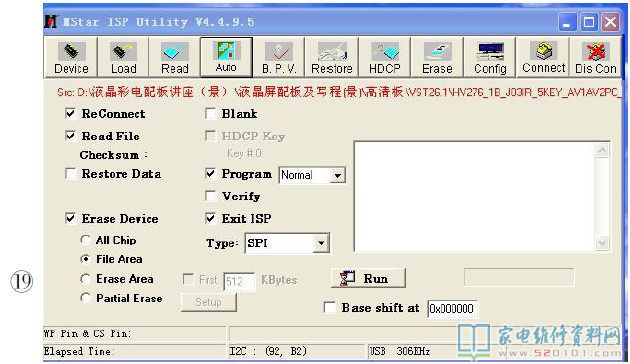

4.点击“Auto”切换到升级页面，如图19所示，去掉“Blank”、“Verify”两个复选项前面的勾（“Reconnect”项前面的勾也可去掉），然后点击“Run”开始升级，这时会出现蓝色升级进度条，如图20所示。

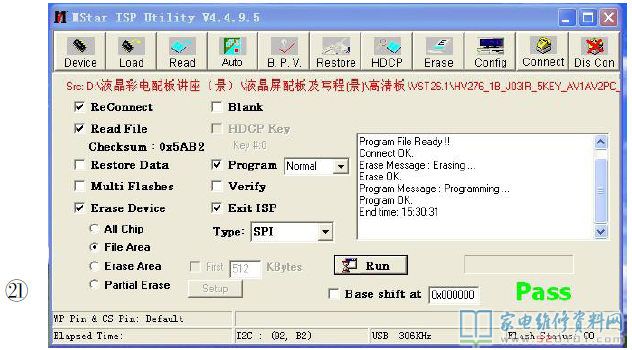

5.升级完成后，屏上会显示“ProgramOK”和绿色的“Pass”字符，如图21所示。提示院如果升级失败，可重新上电，然后从第2步开始操作。
6.写好程序后断电，然后按照万能板的插座标注，接上+5VSB、+5V、+12V、+24V电压（伴音功放未采用数字功放的，不用接+24V）及遥控接收头，接下来插上对应的屏线，选择好正确的上屏电压，便可以试机了。
提示：液晶屏型号的识别、上屏线的选择及跳线、烧写程序的查找等操作，请参见《家电维修》杂志2010年第1耀5期中的《图解液晶彩电万能板的代换》系列文章，在此不再赘述。
