本文以LG屏为例，主要讲解了液晶屏的主要参数识别，如分辨率信息、传输方式、水平刷新频率、硬件切换开关，液晶屏通用条件，液晶屏的使用要求等内容。

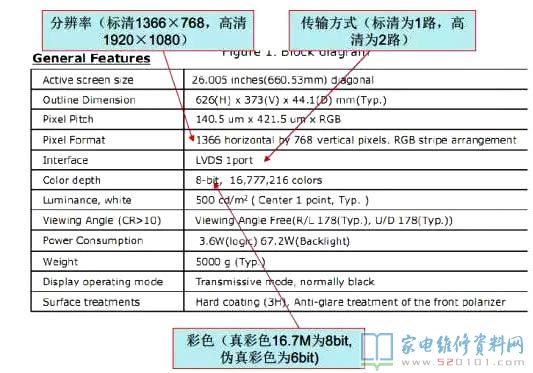

一、液晶的主要参数（LG屏）
二、液晶屏通用条件
1、显示分辨率必须是一致的；分辨率有：1366*768、1920*1080、1280*768、1280*720、1024*768、640*480 、800*600等几种。
2、LCD面板的彩色度必须一致；
LCD面板的彩色度有：6BIT、8BIT、10BIT其中最常见的彩色度是8BIT；个别小尺寸屏及个别26寸、27寸采用6BIT的彩色度；10BIT的传输速率一般用于大尺寸高清系列的屏，如分辨率为52寸1920*1080、及1920*1080-120Hz；在1366*768-120Hz屏接口内置有一10BIT/8BIT硬件切换开关，如采用此开关可兼容上述两种彩色度。

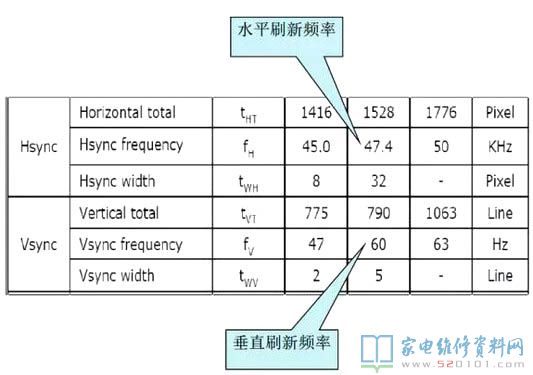

3、水平垂直刷新频率必须一致
标清：水平刷新频率：47.4KHz，垂直刷新频率：60Hz
高清：水平刷新频率：67.5KHz，垂直刷新频率：60Hz
120Hz：水平刷新频率：94.6KHz，垂直刷新频率：120Hz
其它不同分辨率的LCD屏水平垂直刷新频率亦不同，屏代用时必须保证水平垂直刷新频率一致。
4、LVDS信号传输方式必须是一致：单组或双组奇偶LVDS信号，即1路或2路LVDS信号。

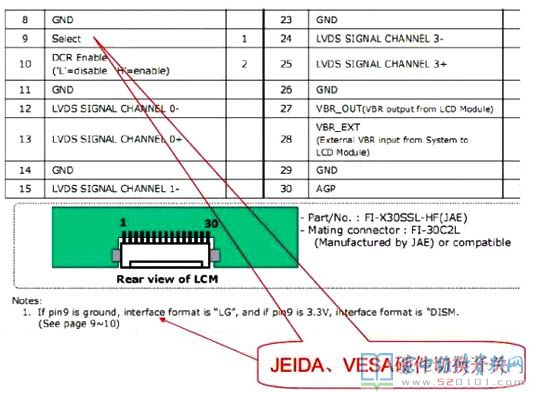

5、选择的通用屏必须能工作在JEIDA、VESA两种不同模式，通过LVDS信号格式选择开关，来选择要工作的信号格式。
三、通用屏的使用要求

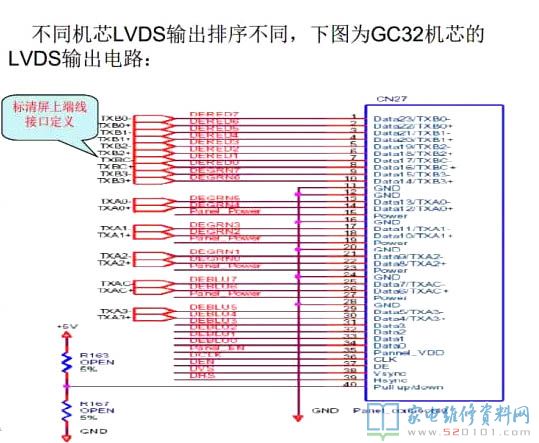

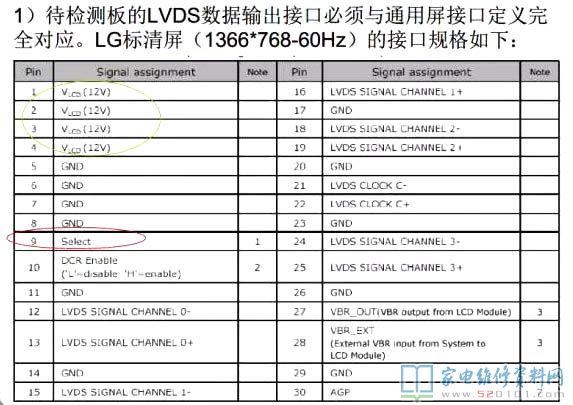

（1）待检测板的LVDS数据输出接口必须与通用屏接口定义完全对应。LG标清屏（1377*768-60Hz）的接口规格如下
（2）由于不同型号的屏采用驱动电压可能不同，因此在使用通用屏时务必了解待检板所配的屏规格及驱动电压，可以通过更改数字板供电跳线或保险的位置，使数字板和屏驱动的电压一致（12V或5V）。（目前标清屏驱动电压主要有两种，部分小屏幕AU、CM、SS屏为5V，其它屏为12V。）
（3）必须在LVDS线插头上做好明显的标识，避免由于疏忽插错或插反导致烧屏等严重故障。
（4）在自制数据线时每对差分信号必须用双绞线进行连接，并需进行屏蔽处理。
（5）LVDS信号格式不同时需通过屏接口的硬件选择开关进行高（3.3V）/低（<0.7V）电平切换（可以使用数字板上的3.3V和GND之间使用一个波动开关进行切换）。
