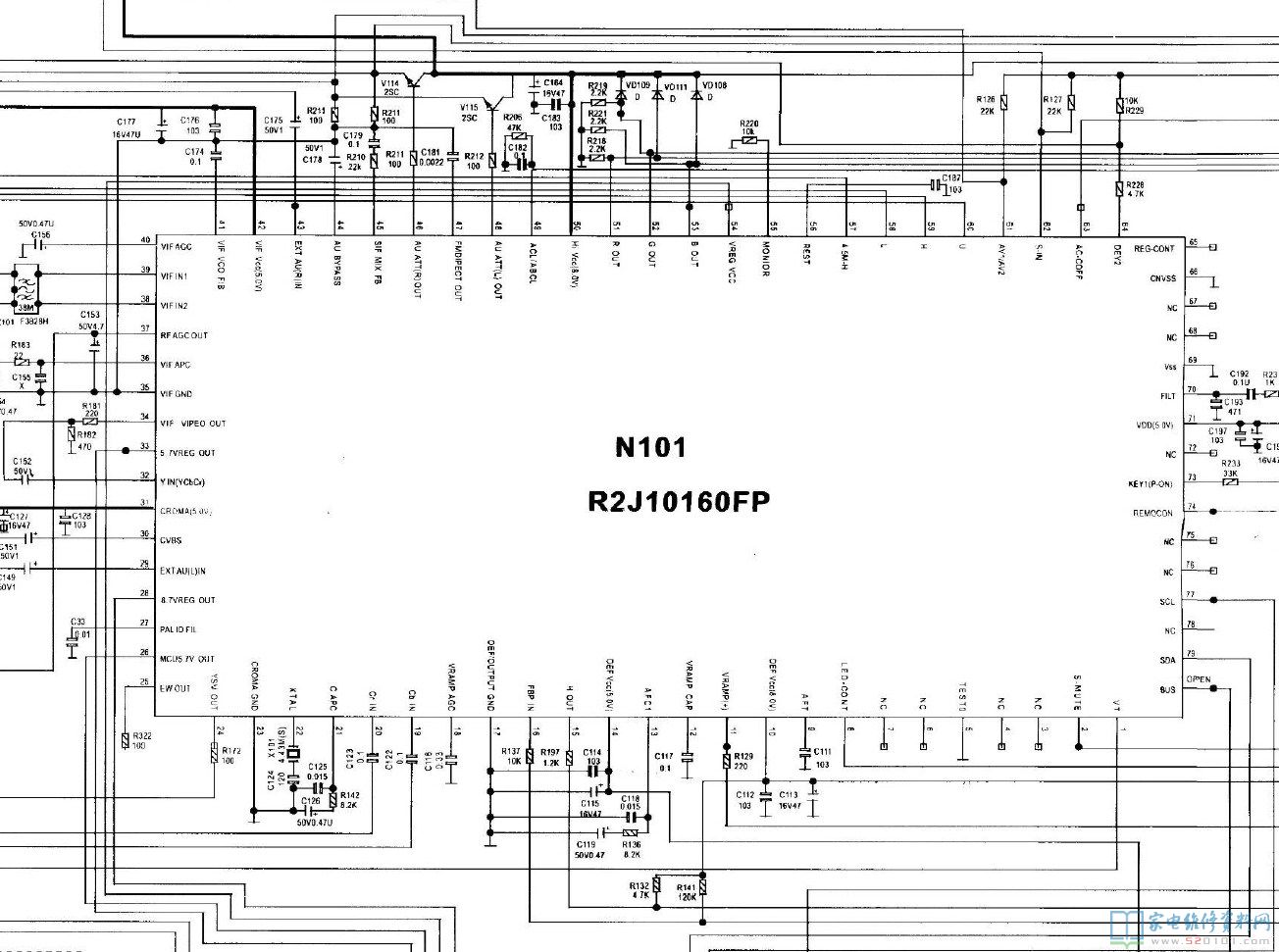

我们很多初级维修员在维修贴片组装CRT机时，说是见到贴片就头痛，其实认真分析了一个电路的工作过程，维修就变得比较简单了。以前已分析过M61226（4）（0）供电工作过程，下面再分析一下R2J10160G8-A012FP贴片组装机的供电流程，以供初级维修人员按部就班进行相应维修。
1、 主电源工作，C172上得到一个9V电压，该电压供给主芯片R2J10160G8-A012FP的54脚。
2、 54脚得电 - 26脚输出5.7V电压 - V107的B极受控 - V107的E极输出5V电压（B5） - 该电压提供给存储器、指示灯、接收头，总线上拉供电、芯片71脚、及73脚KEY使能控制（只有73脚为高电平，按键才会有效）等，同时由于71脚得到了5V电压，56脚从内部进行复位（4.8V）。（注意：此时80脚上拉电阻必须正常，该电平必须为高电平，如果为低电平，则总线控制不起作用。）
3、 如果以上供电及均正常，并且复位电压及数据正常，则33脚输出5.7V控制电压，28脚同时也输出8.7V控制电压。如果第2步正常，而33、28脚不能输出相应控制电压，则应先换数据，再试更换芯片。
4、 33脚输出5.7V电压 - V107的B极受控 - V107的E极输出5V电压（B7） - 该电压提供给主芯片的42脚（中频）、31脚（解码）、高频头、10脚（数字部分）等提供电源（注：图中的标示为B5供电是错误的）
5、 28脚输出8.7V电压 - V105的B极受控 - V105的E极输出8V电压（B6） - 该电压提供给50脚作行起振供电，10脚作为RGB解调及场处理供电、预中放及视放板等。这时行场正常工作，整机进入正常工作状态！
