杂牌液晶屏边板软排线手工焊接过程（图）

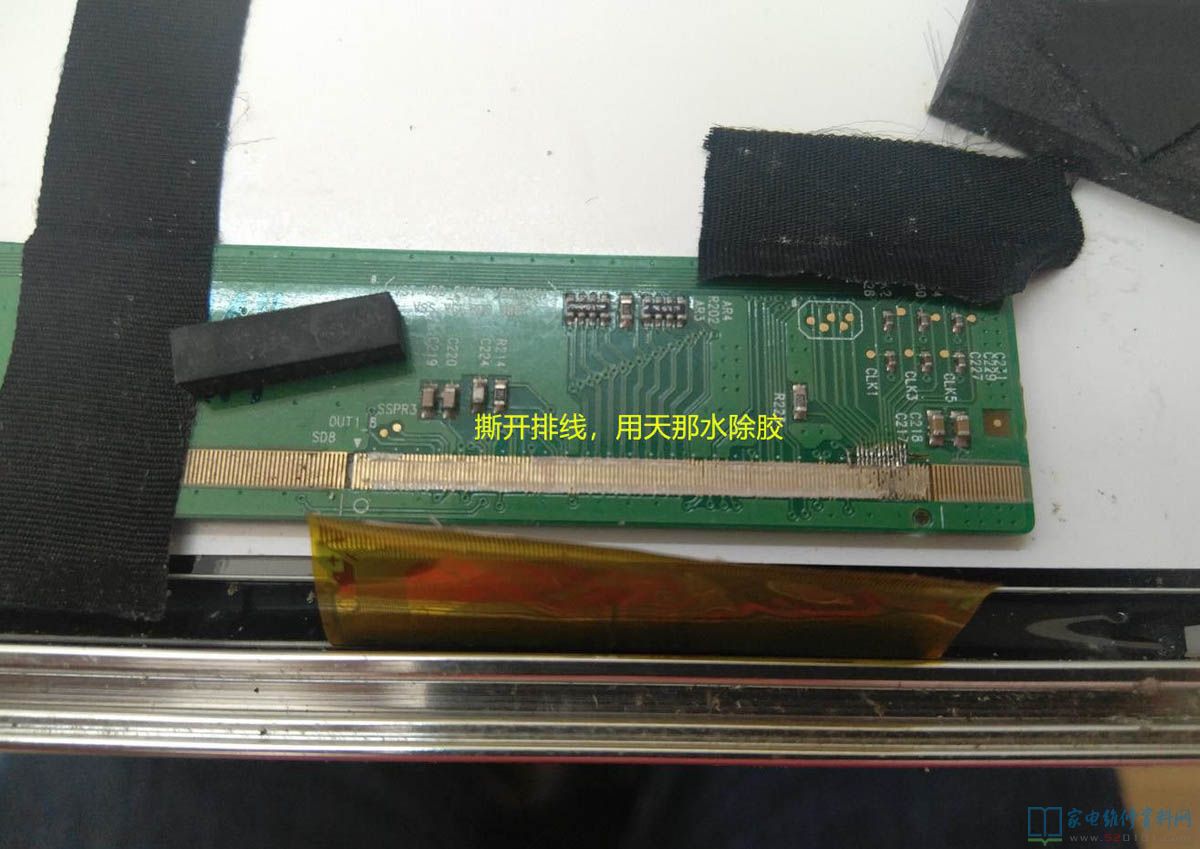

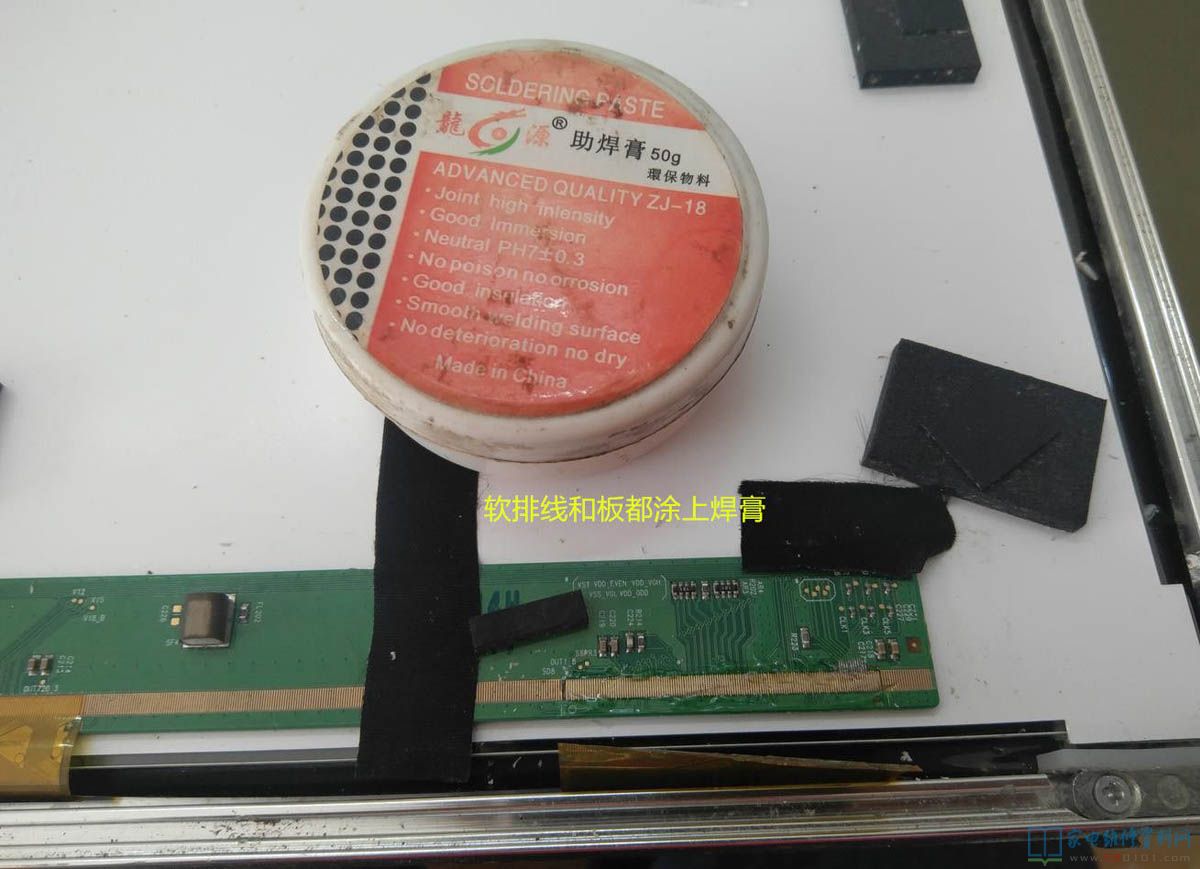

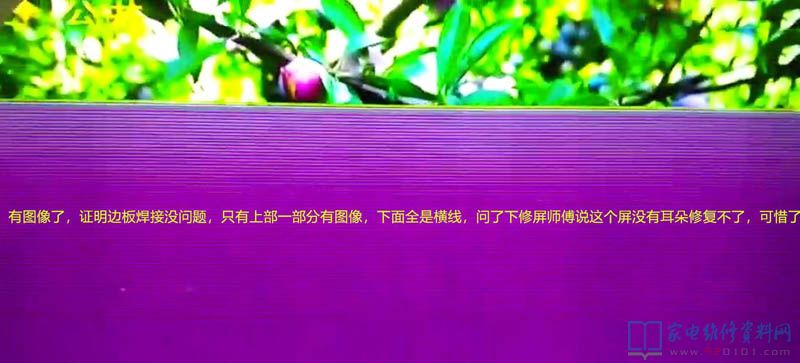

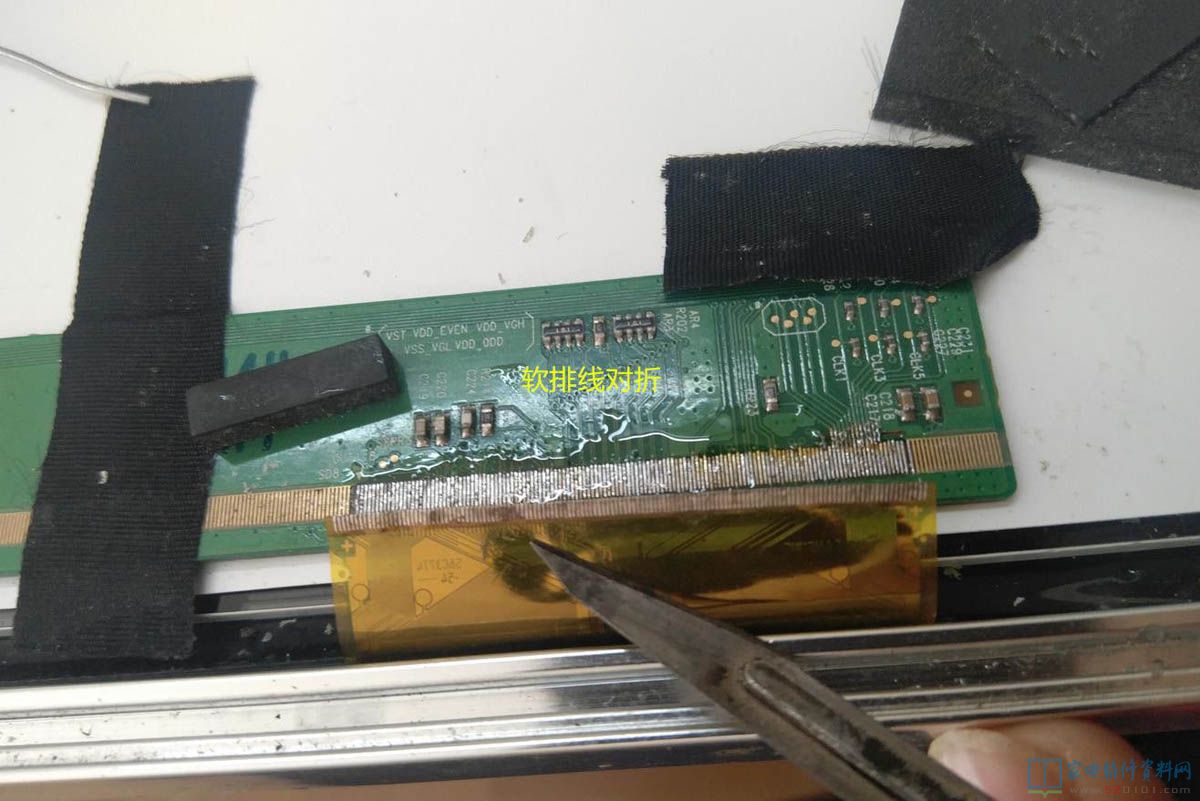

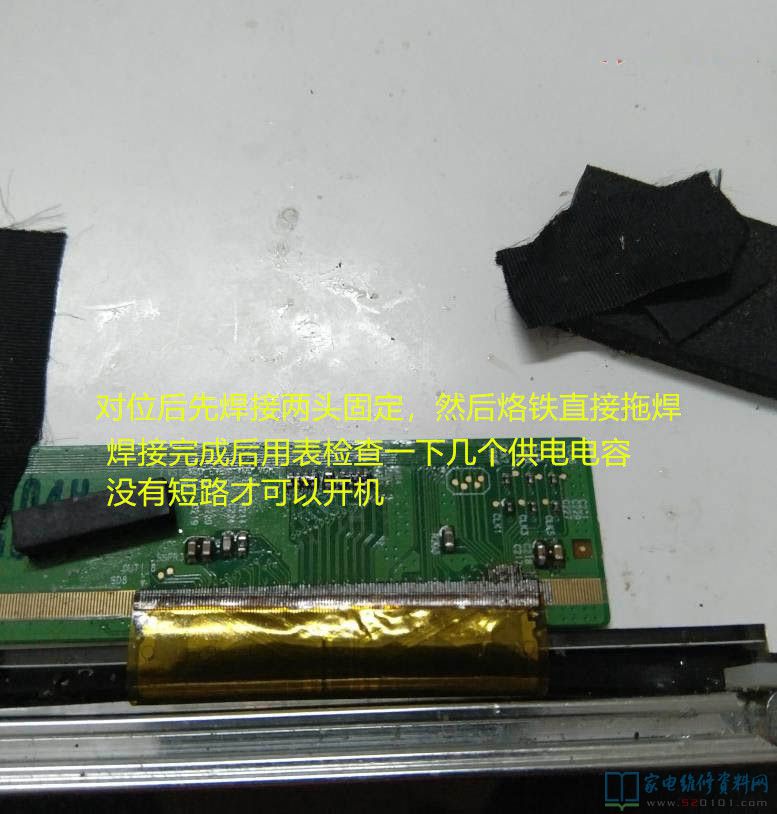

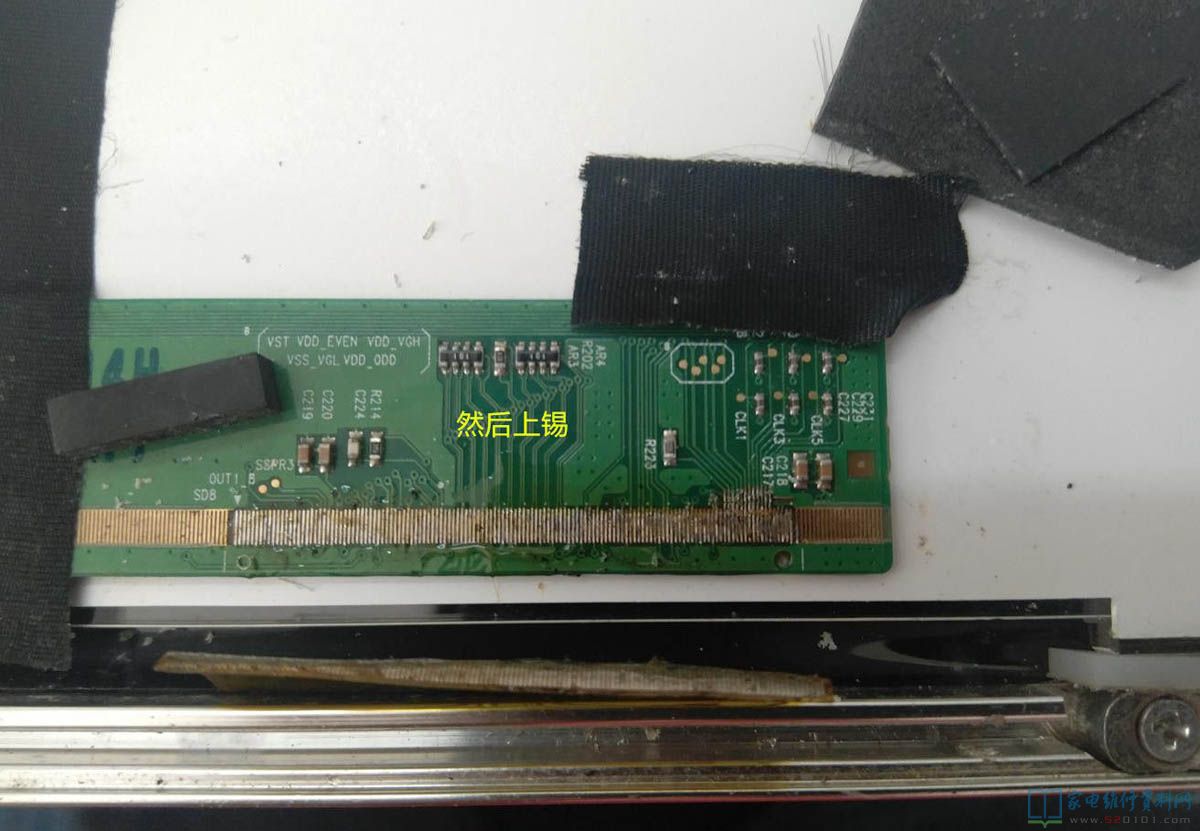

去年接修一台杂牌组装机，故障表现灰屏满屏竖线无图有声音。拆开机器，发现是LG屏，于是直奔逻辑板检查12V 26V 16V 3.3V 1.2V -7.5V各电压都有，边板打开看见有修过，软排线有一边已经撕开用胶布粘上去的，看来是屏的问题了。本想着拿去压屏的，看到网上的烙铁手工焊接，于是我就想试一下，把软排线轻轻撕开，除胶，上锡，对位焊接，检查没有短路后开机，图像只有上半部一部分，下半部全是横线，说明边板焊接这个方法是可行的，问了修屏的师傅这屏幕比较老没有耳朵，修的几率不大，可惜了，本次虽然没有修好，但是焊接过程还是分享给大家，供参考。
