笔者接修一台根德T2001D／1型彩电无光栅，而有伴音。开机检查，电源部分输出电压及显像管灯丝、加速极、阳极、聚焦极供电正常，测解码板上三个视放未级输出电压均为195V，说明视放级处于截止状态。再测色度处理集成电路TDA3562A各脚电压，发现多数脚电压偏离正常值，尤其是亮度延迟线10、19、20、21脚电压均为0V，正常值为3～7V。经分析，色度处理集成电路的钳位脉冲均由偏转电路的行、场消隐脉冲提供，若消隐脉冲不正常，将造成亮度信号丢失，使解码电路工作失常而无光栅。测行扫描块TDA1950各脚电压基本正常，而场扫描块TDA2655B的⑨、⑩脚电压严重偏离正常值。拆下TDA2655B测其各脚对地电阻值，发现⑨脚对地电阻值为0Ω(正常值为∞)，10脚电阻也明显低于正常值∞，说明TDA2655B内部击穿。

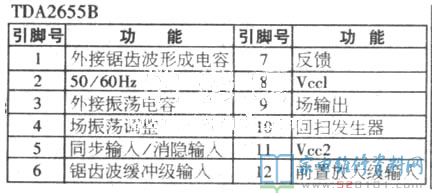

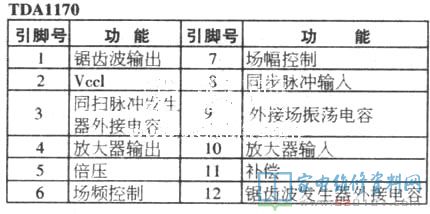

查阅资料发现易购的TDA1170集成电路引脚及功能与TDA2655B相似。两个集成块各引脚功能对比如下表所示。

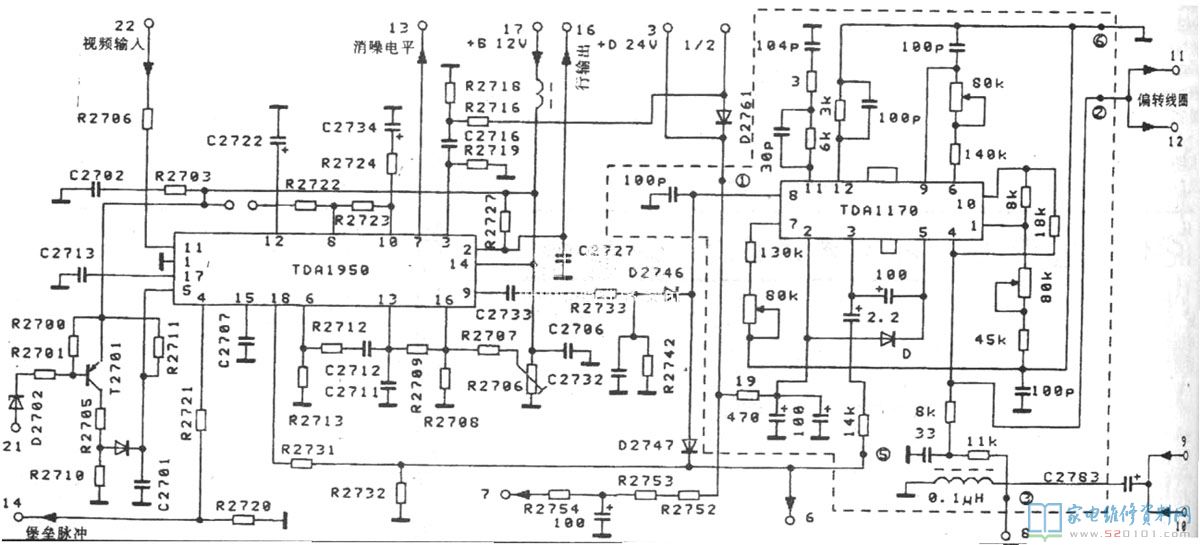

因此，选用TDA1170代替TDA2655B，并在电路上作一些改动。代换后的偏转电路如下图所示。
制作时可将TDA1170及其外围元件单独安装在一块小敷铜板上(如图中虚线框内部分)，再用6根引线按图上①、②、③、④、⑤、⑥依次接到原偏转电路插板上3端、11／12端、8端、D2746负瑞、6端和4／5(地)端。原TDA2655B及其外围元件中除C2873、D2761、C2762保留外，其余全部拆除。至此，代换成功，故障排除。
