熊猫LE32M28液晶电视开机一闪后关机维修

摘要：

近日客户送来一台熊猫LE32M28液晶，故障现象是开机后指示灯变蓝灯，只看见熊猫的LOGO，背光一闪就保护了，然后待机红灯亮了，处于待机状态，当时不假思索肯定是屏内部的LED坏了，引起背光保护。 当我准备

     近日客户送来一台熊猫LE32M28液晶，故障现象是开机后指示灯变蓝灯，只看见熊猫的LOGO，背光一闪就保护了，然后待机红灯亮了，处于待机状态，当时不假思索肯定是屏内部的LED坏了，引起背光保护。
       当我准备用LED测试仪测试屏内部的LED时发现，此机的LED至主板的引线采用的是多芯软排线，不大好测，所以就直接开屏了，打开屏后，用LED测试仪一测试才发现LED全部正常，亮度和电流都是比较稳定和均衡。难道判断失误？再把LED排线插上，一开机居然好了，没有再次保护了，后来经过多次开关机，一直正常。

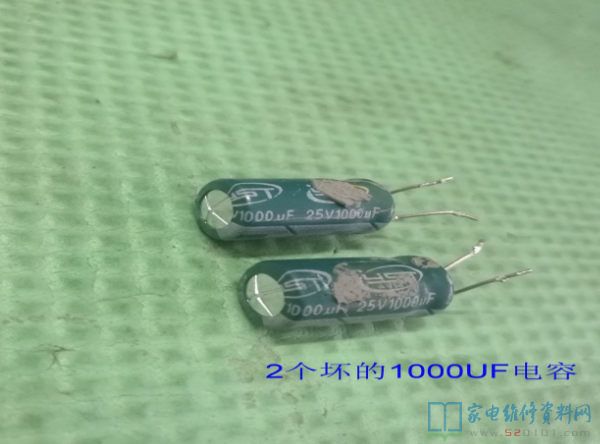

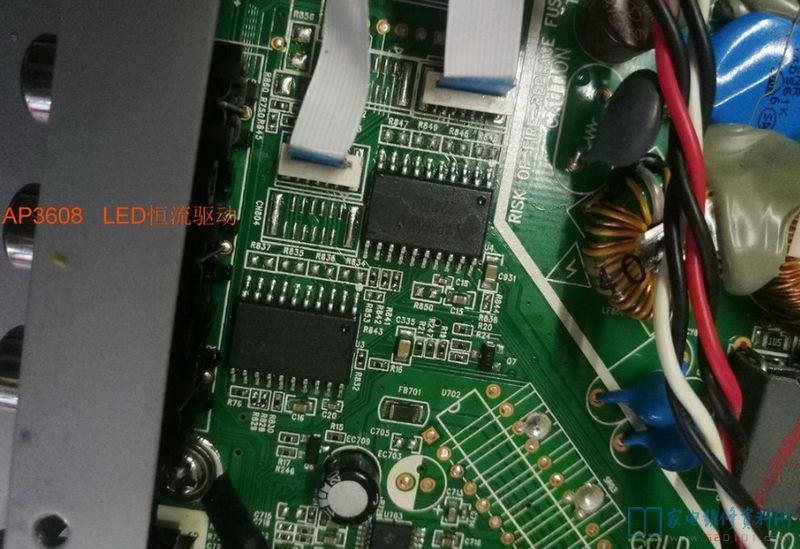

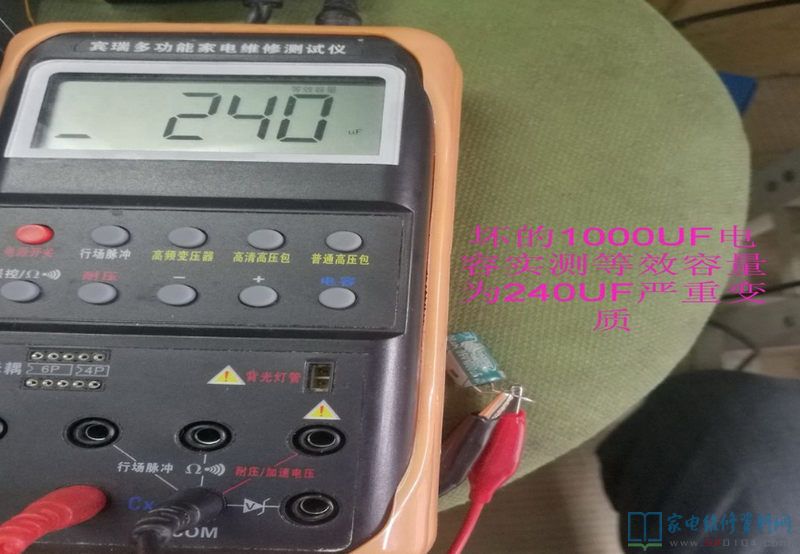

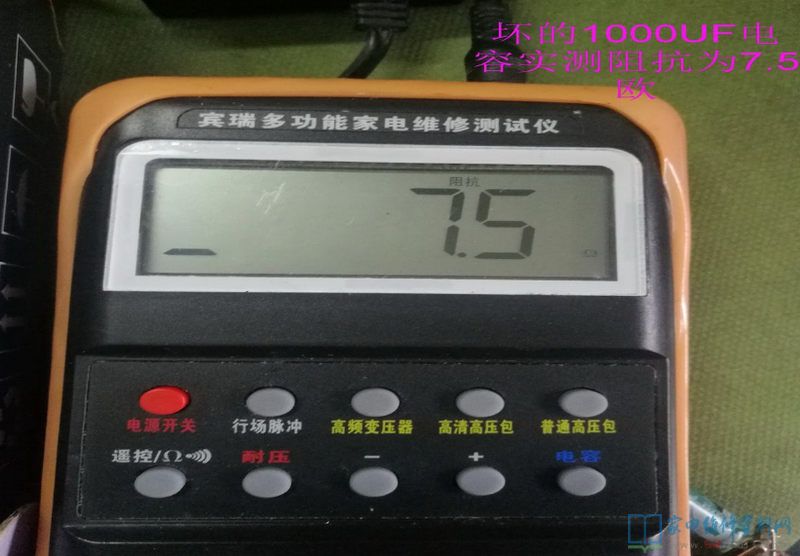

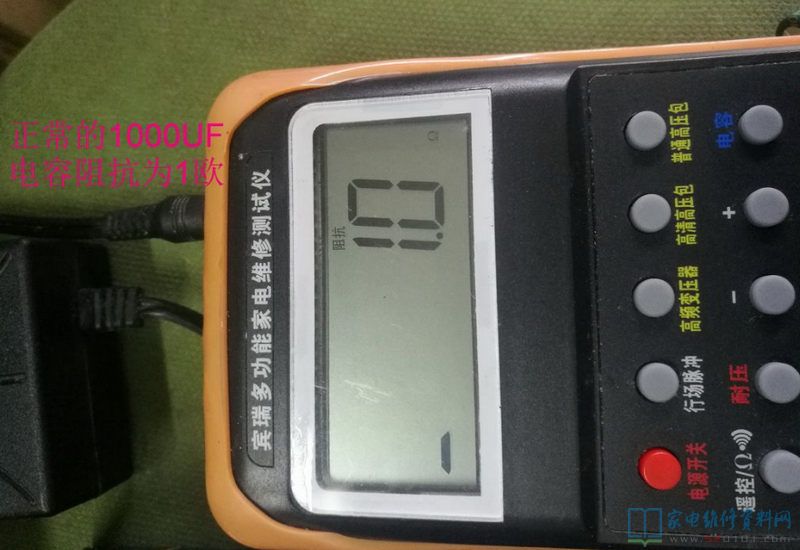

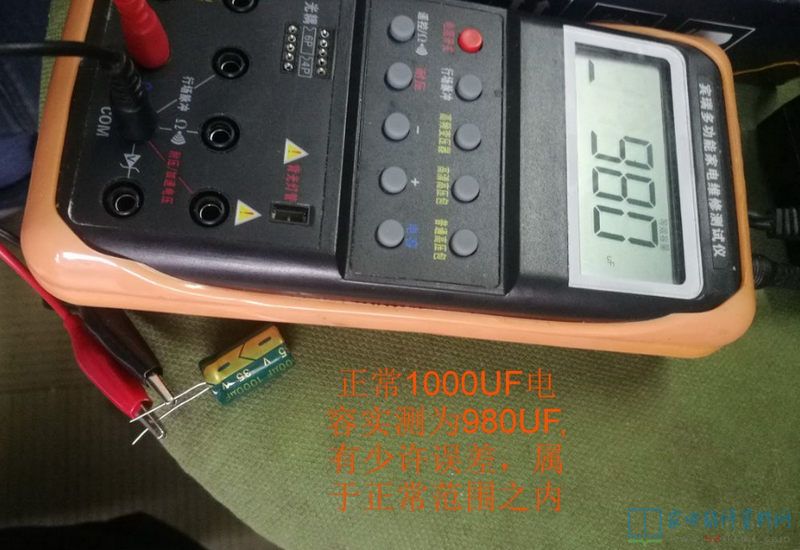

       第二天早上再开机时又不行了，还是开机一闪保护，问题究竟在哪里呢？LED没有问题，难道是背光芯片误保护？此机型采用的是2片AP3608 LED恒流驱动芯片，LED分为2路，每一路又有8串组成。插上任何其中一路，都可以开机不再保护，只是有一路LED开机后过10秒钟，闪的厉害，而且开关电源部分响声较大。按理说如果背光芯片周围有问题的话，应该是任何一路都开不起来的，怎么可以开起来呢？还有为什么冷机不行？热机是可以正常开机呢？种种疑问，正在头疼时，忽然发现电源部分的电容有鼓包，仔细一看是12V供电的1000UF滤波电容，因为是卧式安装，不细看还发现不了鼓包，分析了一下此款电视机的图纸，此机的12V供给背光芯片，经A3039A升压后大概35V，供AP3608恒流驱动。12V电容失效后，供电不足，自然就保护了，只工作一路LED时负载不大，可以工作，2路同时工作时，电源供电不足导致保护，还有热机时，12v电容容量有所上升，12V就稳定一点了，LED热态时电流也可以更小一些启动，所以背光就没有保护了；更换此电容后，故障修复。
