这组装3合1的板找不到图，仔细分析能使次级主电源直接短路的元件应该不多，感觉各个DC转换电路和其负载可以先排除，滤波电容大多是失效，整流管已排除，最值得怀疑的应该是背光升压管，拆下背光升压管PA110BDA后，负载短路排除，手头只有4N25，但他们参数相差有点大。

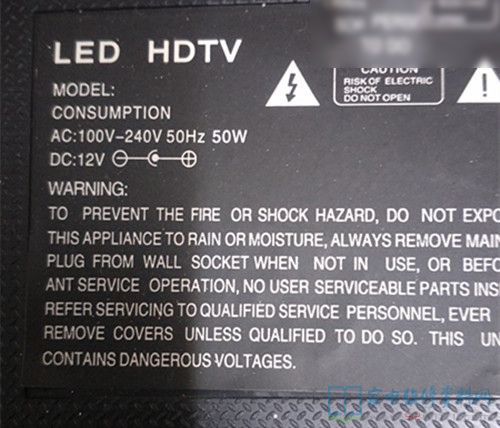

通电测试背光驱动芯片OB3350的输出2脚电压10V，无疑这芯片也殉职了，翻箱倒柜也没找到此芯片，继续往前查背光供电18V，这应该是正常范围，但在打开后背时却看到DC是12V的,以为此机有外供电，电视是单组供电，感觉12V有点高了，不过找遍了每个角落却没有外供电插座。查了下开关电源也没异样，维修陷入困境。
好在TAO宝里面的这个宝贝价钱合理，不瞎操心了，换板！我作出了“大胆的决定” ，另外OB3350，PA110BDA也在入手中，几天过去OB3350已到货，其它快递小哥还在赶路中，奇葩的用户说好要等几天，他却一天两头催。 没法又拿起板子来研究，上OB3350前肯定要先测一下它的供电脚电压是否正常，测的结果12V,这正常啊，又测整流后电压18V，看来这供电是经DC转换电路的。
焊上OB3350，2次开机红转绿灯后，测2脚电压一个脉冲，看来应该正常，场效应管没到手，就先用4N25临时代一下，换上LED发光。

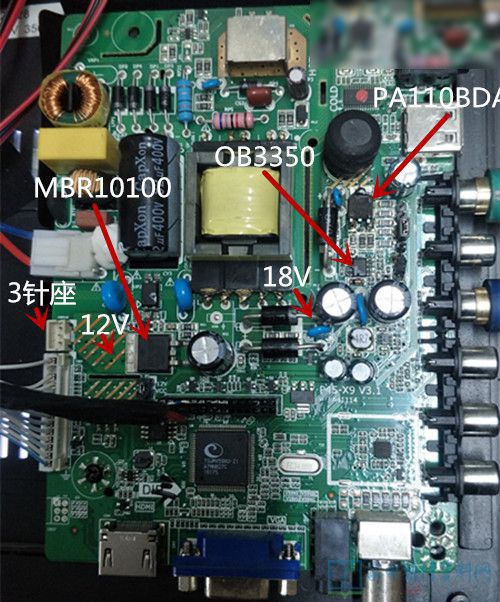

3合1到后仔细观察这电视开关电源是两组供电的，一组18V供背光，一组由MBR10100肖特基二极管输出12V供屏，CPU等。
开关变压器输出5脚，左边两脚线路板连一起，右边两脚线路板连一起，中间一脚是地，因为我坚定不移的相信铭牌上的12V,误以为两二极管是各接左右两边全波单组整流，3针座是预留外供电座，MBR10100是防止外供电正负接错保护二极管，把本来平坦笔直的路整的上下起伏，弯弯曲曲。
另附上康视主板P45-X9 V3.1 屏D320-28数据原机自考，淘宝主板P45-X9 V3.1数据自考数据下载（把淘宝主板换上，播放正常，但键盘 信号源变V+，菜单变信号源 V+ 变菜单 刚才试者把淘宝数据写入康视主板，键盘相应变化，说明主板硬件一样，两个数据稍有不同）
