液晶电视EMMC读写方法和部分液晶主板ISP点位图

摘要：

EMMC在线读写需要找到VCC/GND/CLK/CMD/D0至少5根线。VCC/GND这个最好找，不用多讲；如果有图纸或者拆了EMMC的PCB，都可以轻松找到飞线点。如果没有这些条件，可以按一下方法查找：

       EMMC在线读写需要找到VCC/GND/CLK/CMD/D0至少5根线。VCC/GND这个最好找，不用多讲；如果有图纸或者拆了EMMC的PCB，都可以轻松找到飞线点。如果没有这些条件，可以按一下方法查找：在EMMC芯片附近查看整排的0到数十欧电阻和信号线。CLK在PCB上有特征，通常有一个串联的小电阻，部分板子还有个空的电容焊盘，一般没有上拉电阻。CLK在EMMC上电初始化时就有几百KHZ的时钟信号出现，有数据通讯时则会出现数十M的时钟信号，用示波器或者频率计可以看出来；CMD/D0一般都有上拉电阻，CMD在EMMC上电初始化时就有几百KHZ的数据波形出现，用示波器或者频率计可以看出来；

       而D0在初始化时没有那么多的数据波形，这些信号里也就D0稍微难找一点。一般在数据口8个上拉电阻的最边上，多试几次就行了。
       部分板卡的3.3V供电不仅要供给EMMC，同时还供给了其他芯片，耗电量较大时，请使用原机的3.3V或者外接3.3V单独供电，或者断开主芯片的供电，编程器只给EMMC供电，这点与手机等低功耗产品有一些不同。

       EMMC_AUTO_ISP飞线读写，一定要让主芯片停止工作，读写成功率才高，方法有：断供电、短接主芯片的晶振2个脚到地、复位脚加电平强制复位。最简单的方法是：短接主芯片晶振的2个脚到地，使用原机的供电，VCCIO电压与EMMC供电一致，飞4根线(CLK/CMD/D0/GND)读写。

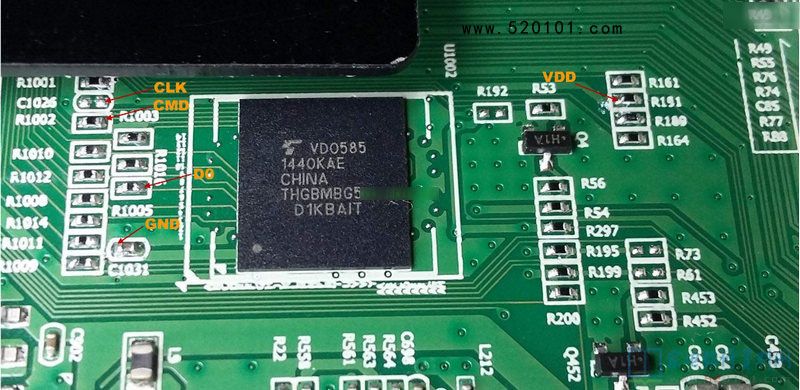

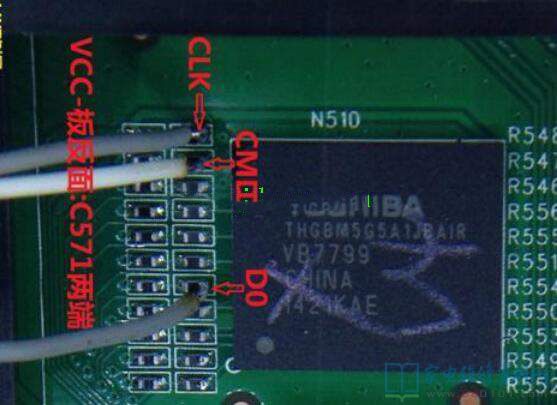

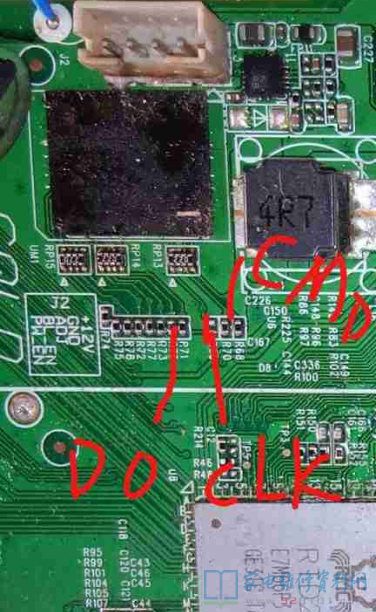

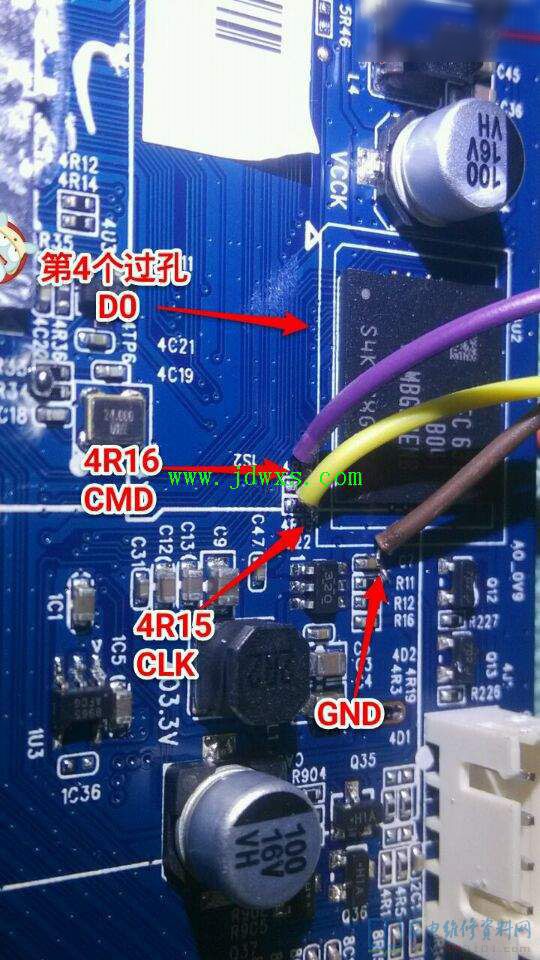

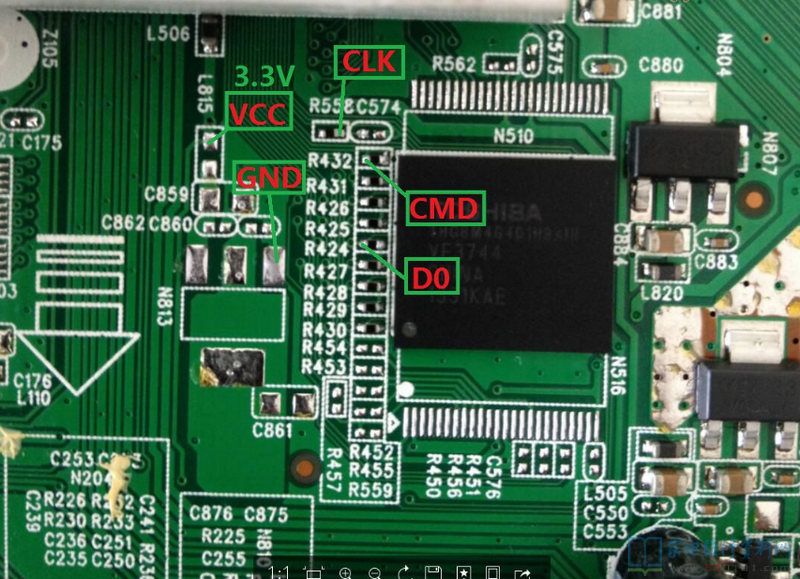

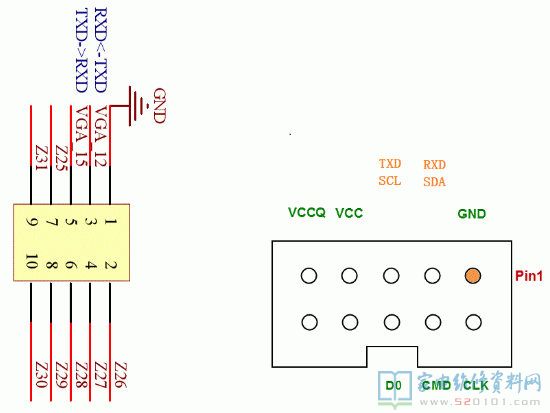

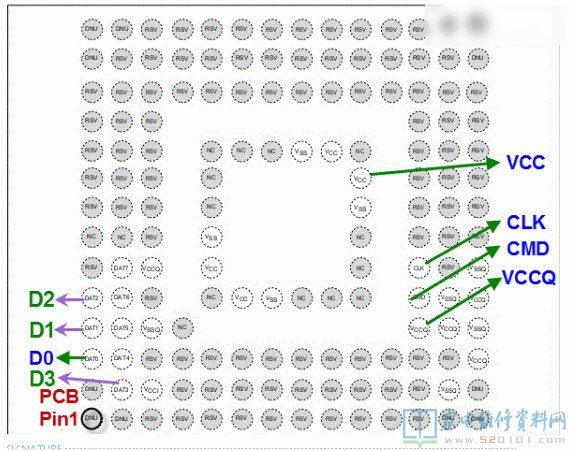

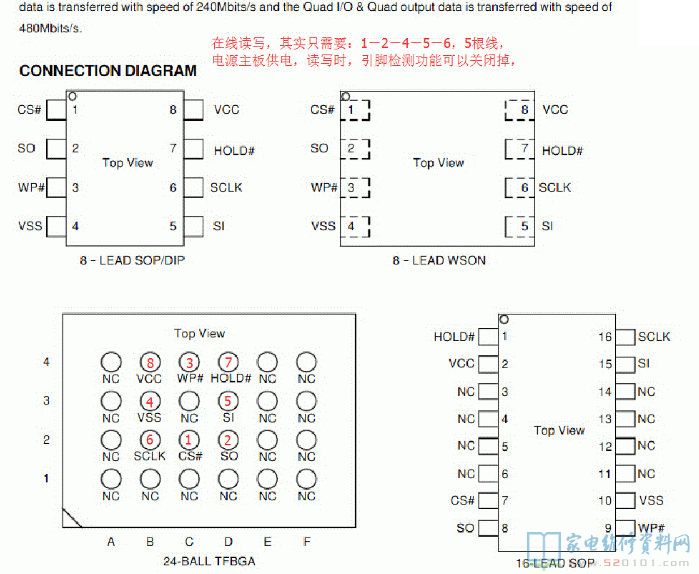

ISP接口引脚定义图

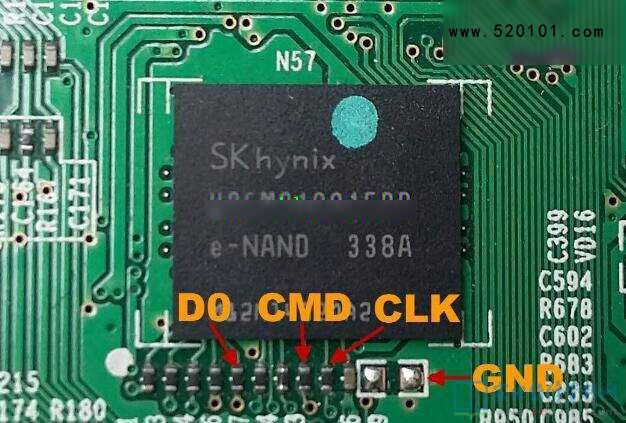

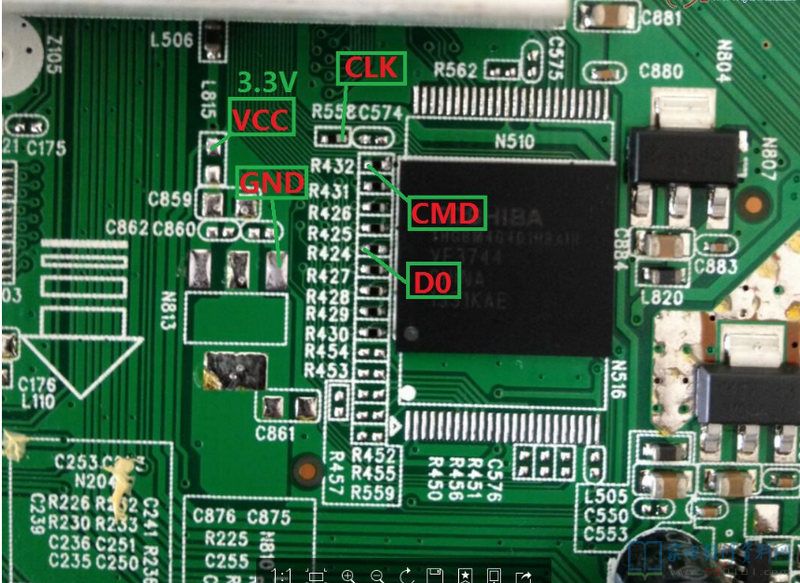

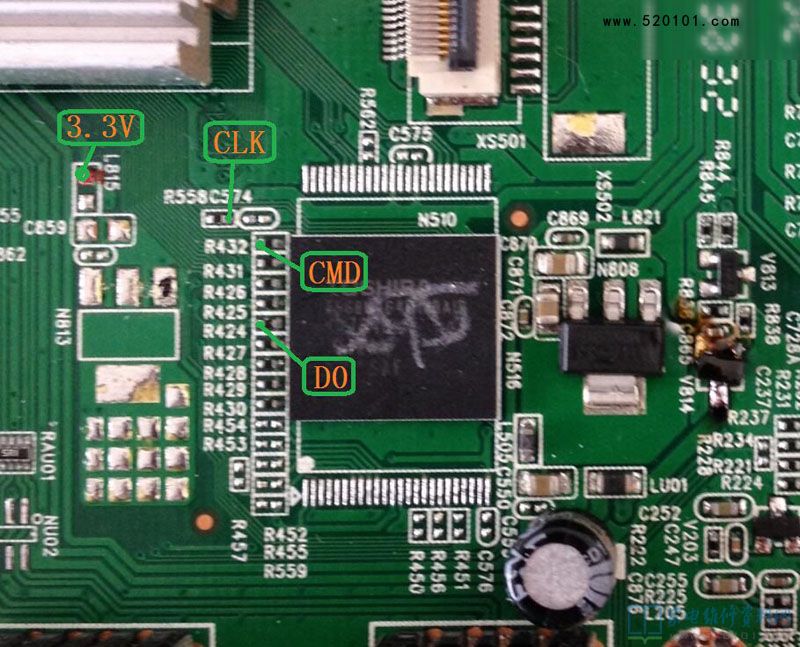

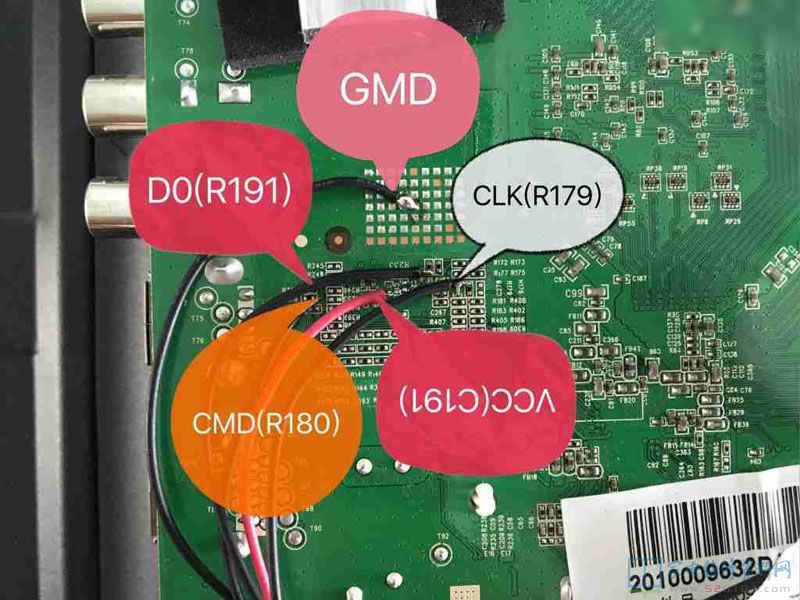

1、主板接线图MSD6A818_板号

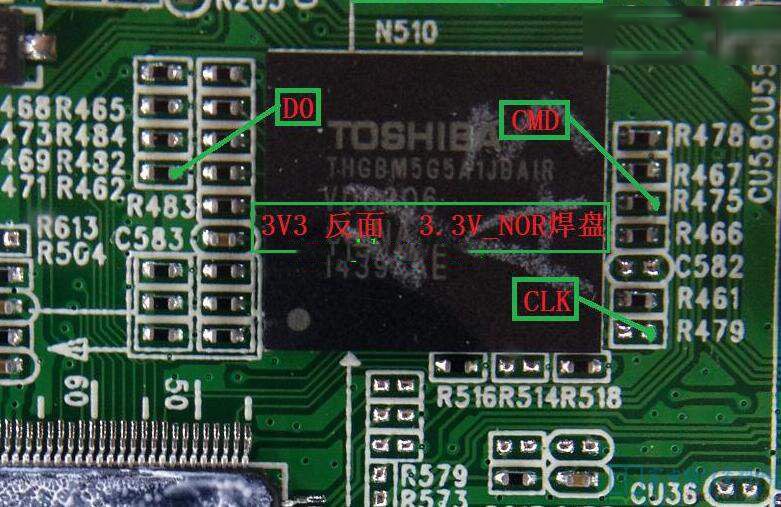

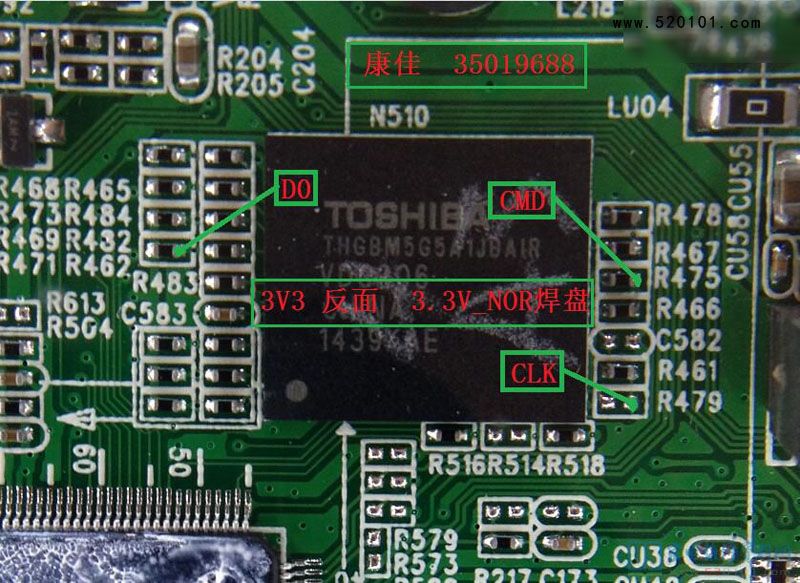

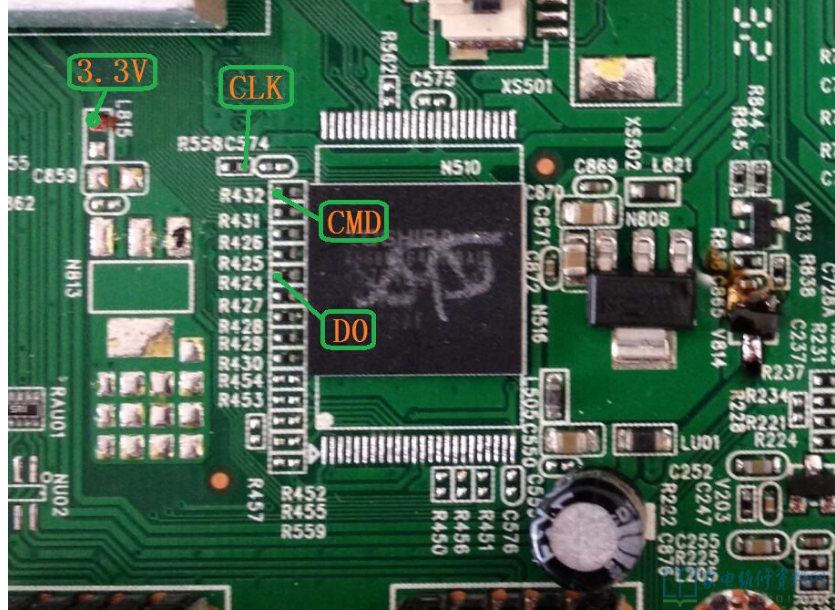

2、康佳 35019688 eMMC接线图

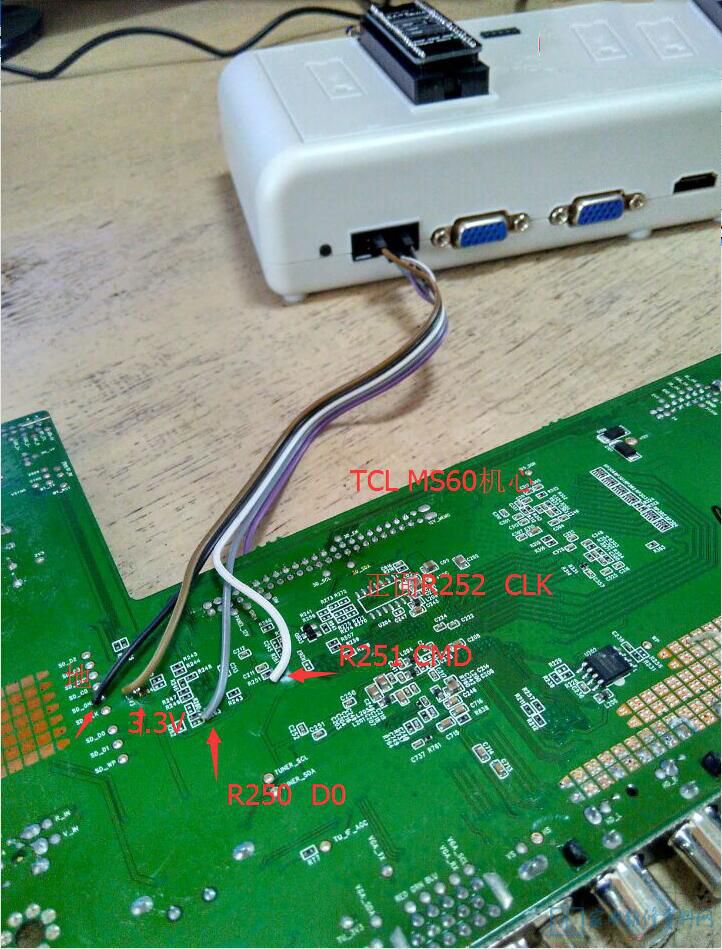

3、TCL MS60机芯ISP点位图

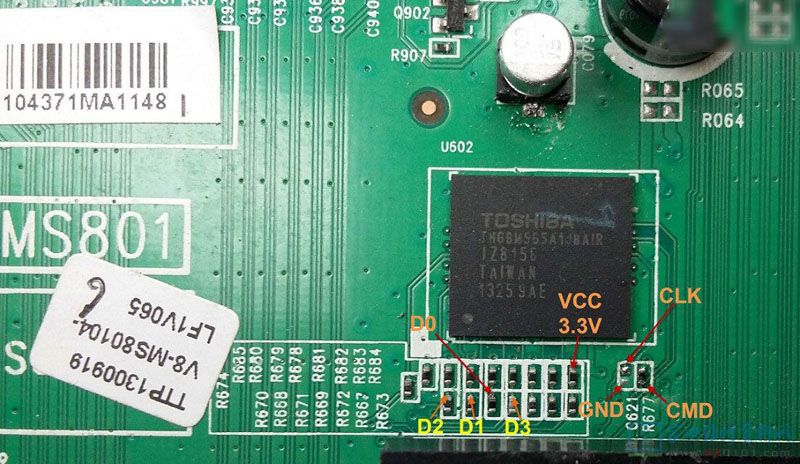

4、TCL MS801机芯ISP点位图

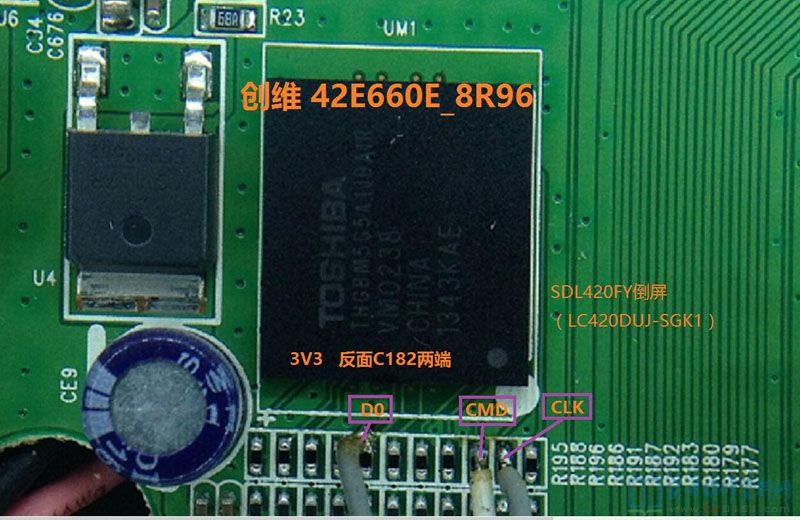

5、创维 42E660E_8R96机芯EMMC ISP点位图

6、创维8M09机芯EMMC点位图

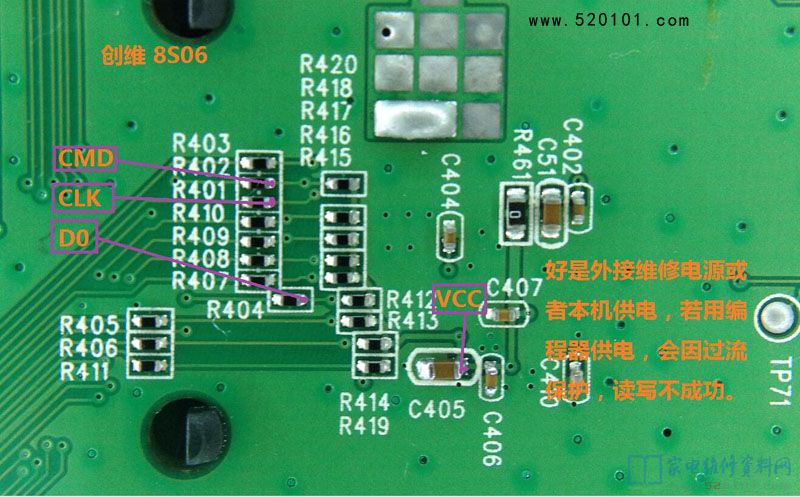

7、创维 8S06 eMMC读写接线路

8、主板接线图35018270

9、暴风45F  EMMC ISP点位图

10、LED32T16A__板号35017819

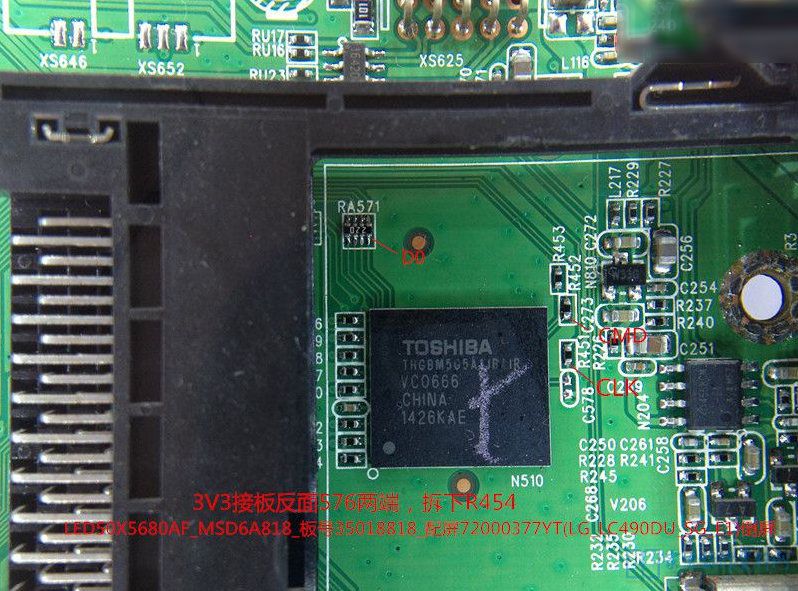

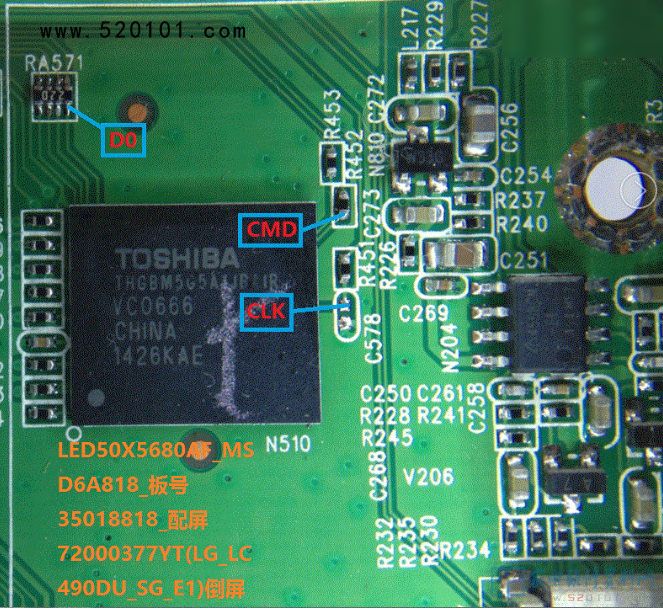

11、乐视LED50X5680AF_MSD6A818_板号35018818_配屏72000377YT(LG_LC490DU_SG_E1)倒屏

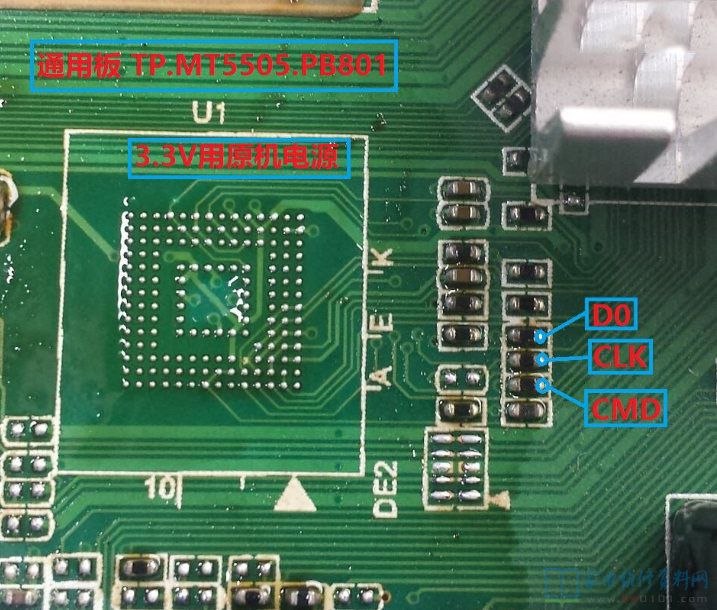

12、通用板 TP.MT5505.PB801

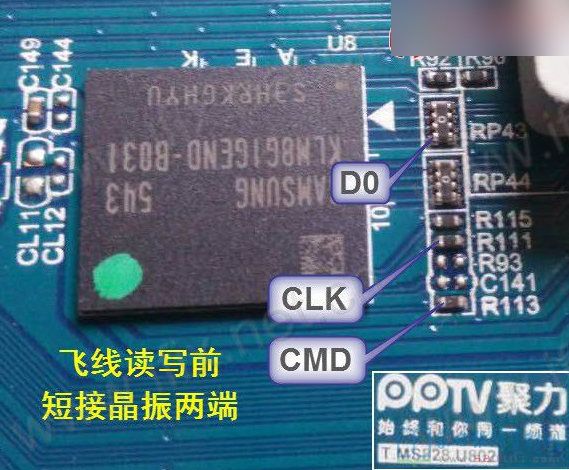

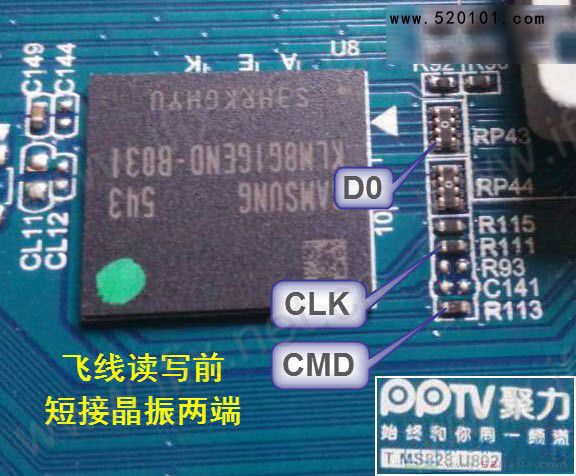

13、pp EMMC点位

14、3RT84V2 EMMC点位图

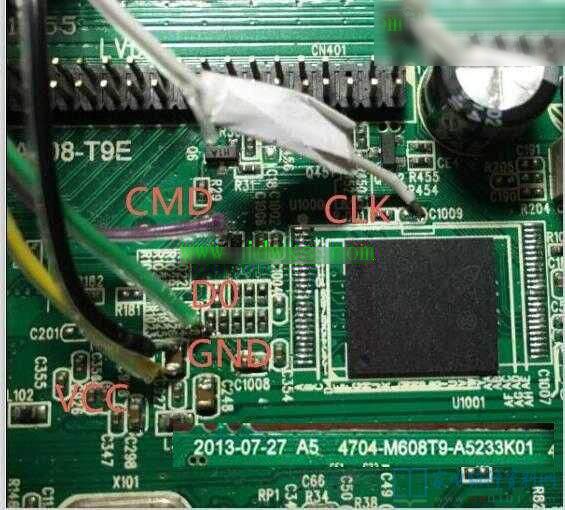

15、4704-M608T9-A5233K01主板EMMC BGA在线读写

16、海尔LE55AL88U31_715G7199-M01-000-004N_ISP PINO

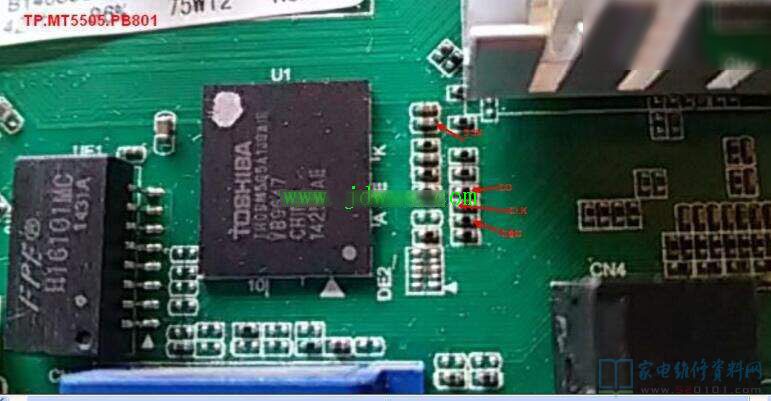

17、TP.MT5505.PB801 EMMC点位

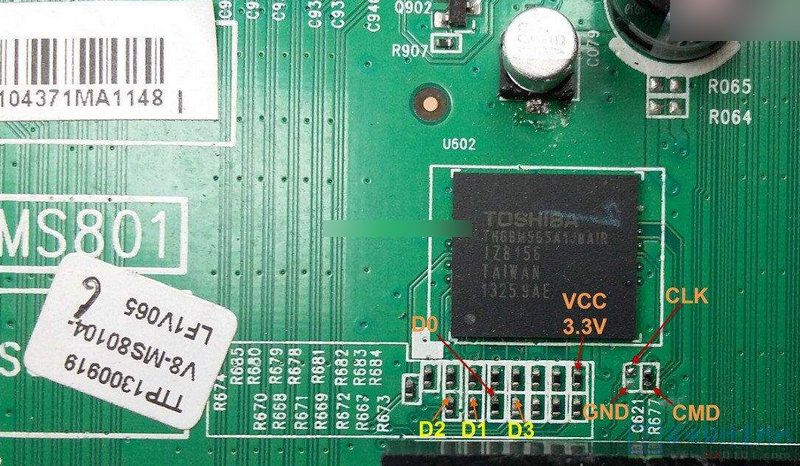

18、V8-MS80104-LF1V065 EMMC点位

19、暴风45F3ry

20、暴风45Ftu

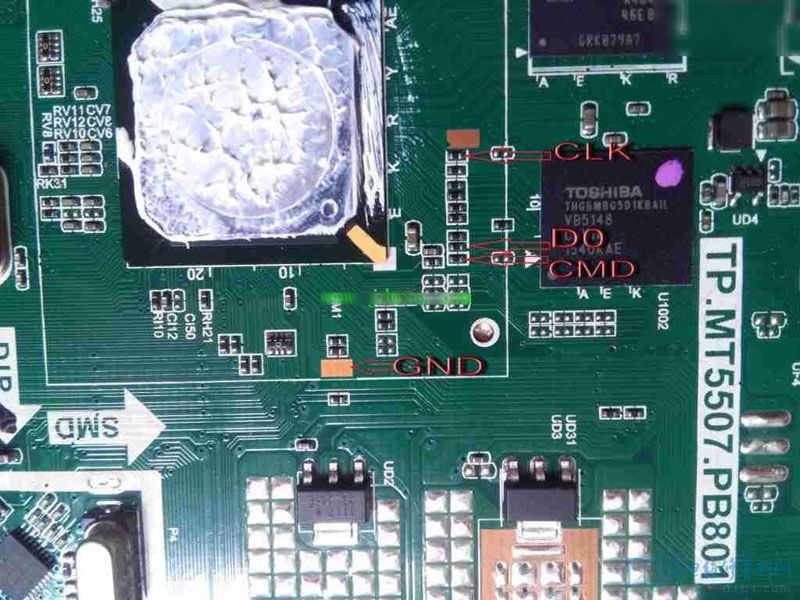

21、先锋LED-32B700S TP.MT5507.PB801 LVW320CSDXE12V25 EMMC点位

22、TCL L32A71C(AM6C机芯) V8-AML7602-LF1V031（H6）EMMC点位

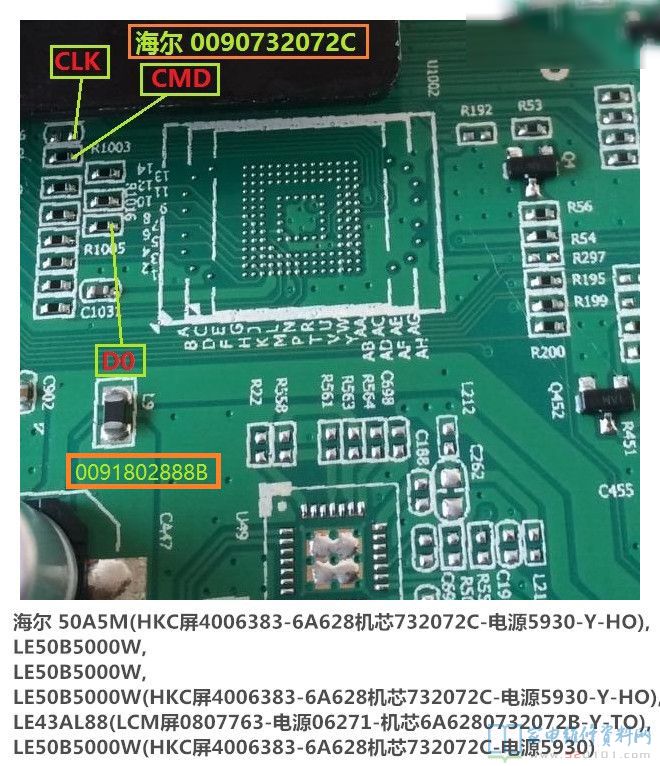

23、海尔LE50B5000W

24、海尔LS42H6000，机编DH1RL0A1101，机芯RTD2995D

25、海尔T966

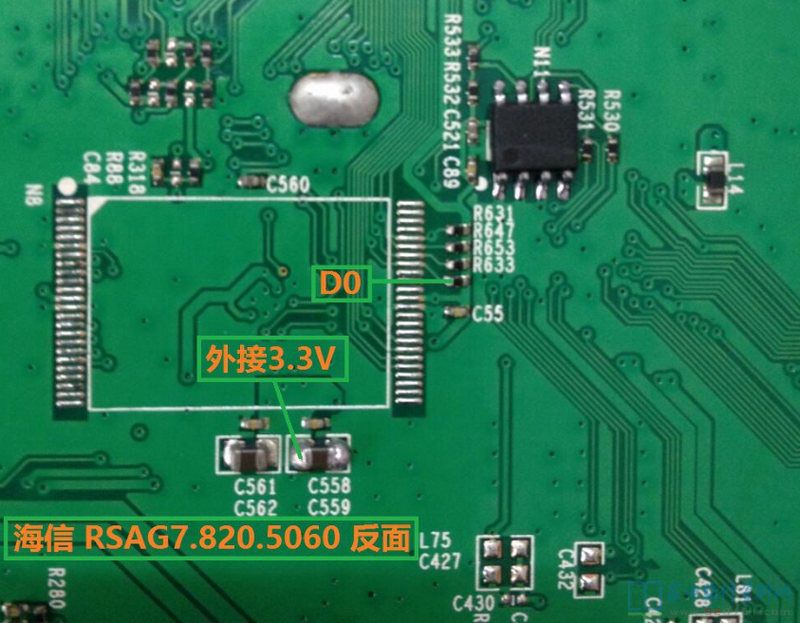

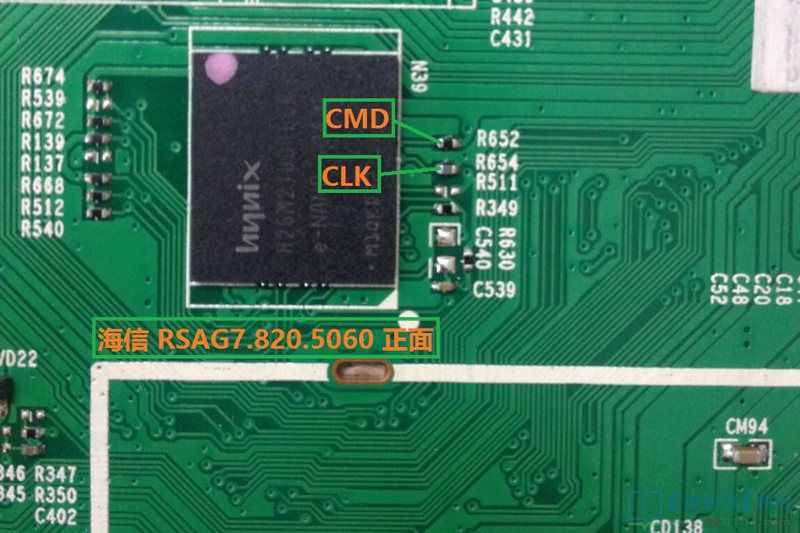

26、海信RSAG7.820.5060

27、海信LED50K20JD 5277板EMMC在线读写

28、康佳35019687板点位

29、康佳 35019688 eMMC接线图

30、康佳LED42R6680AU 35019786 EMMC在线读写

31、主板接线图35017819

32、主板接线图35018270

33、主板接线图MSD6A818_板号35018818

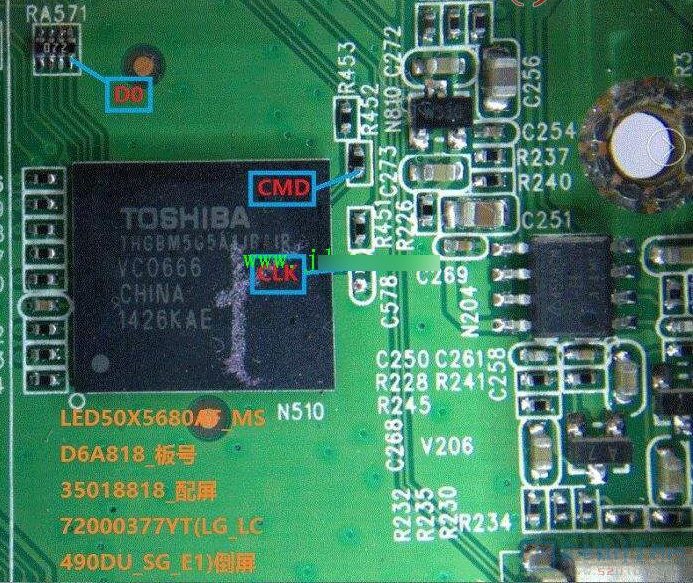

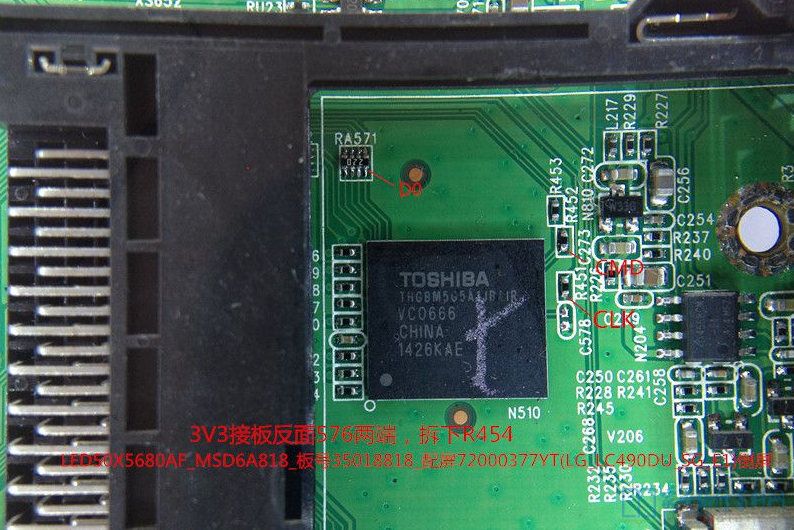

34、LED50X5680AF MSD6A818 35018818 EMMC点位

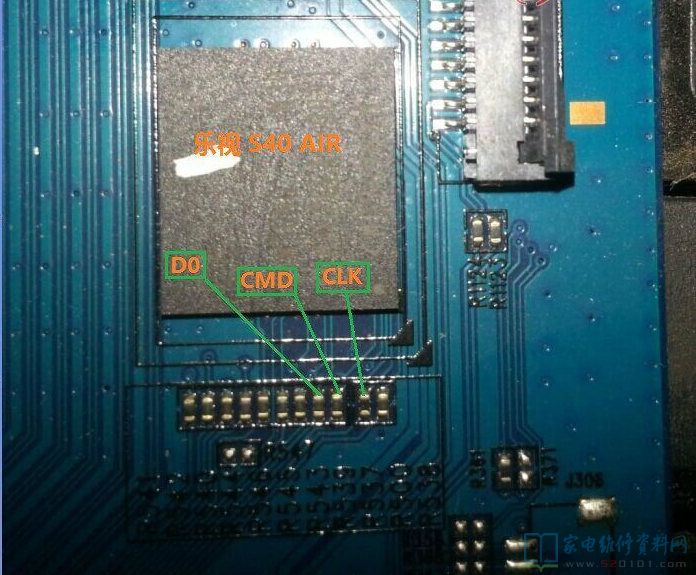

35、LETV_S40_Air  EMMC点位图
