奇美V315B5-XC06逻辑板负像故障维修

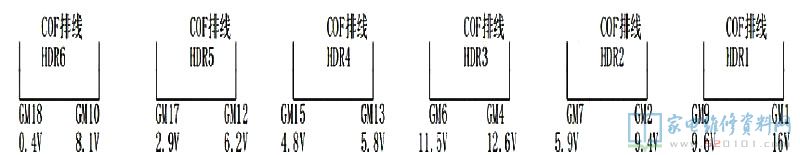

测得COF排线HDR1--HDR6，GAMMA校正电压如上图所示，排序整理后如下图

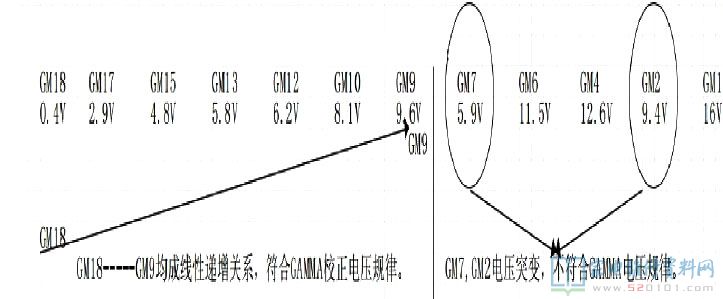

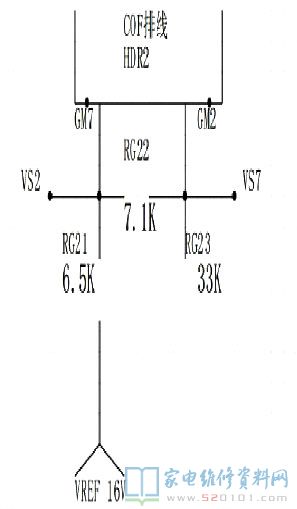

整理排序后发现GM7，GM2电压突变，不符合GAMMA电压规律，重点检查COF排线（HDR2）外围GAMMA分压电阻，如下图所示

测量VS2：9.4V，VS7：5.9V，在路测量分压电阻发现RG21阻值偏小，随机更换33K电阻，测量VS2:14.4V，VS7：11.5V试机，机器图像恢复正常。测量GAMMA电压线性正常。
