友达屏T420HW04逻辑板维修图解

摘要：

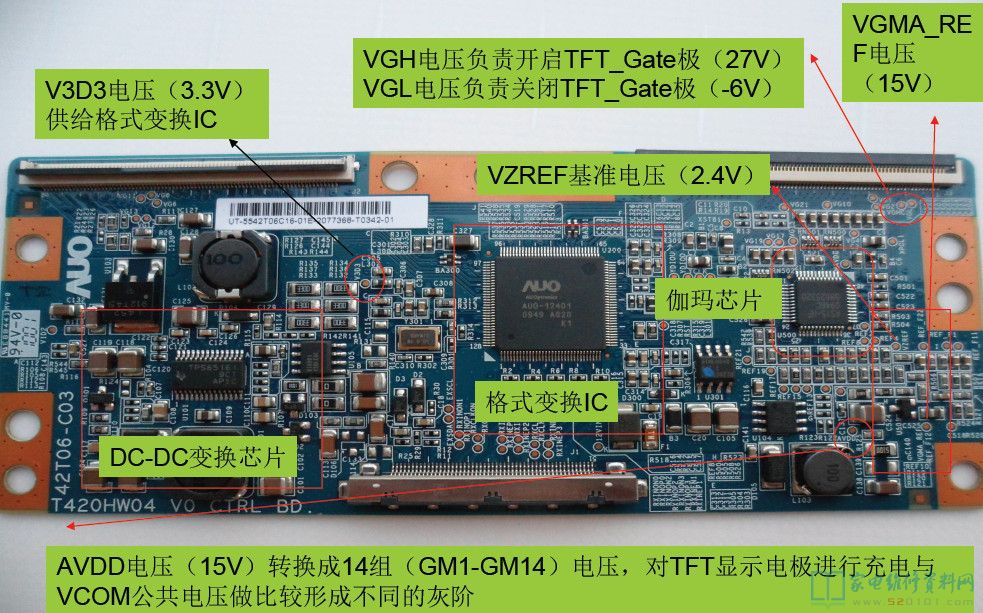

1、V3D3电压（3.3V）供给格式变化IC。 2、VGH电压负责开启TFT_Gate极（27V），VGL电压负责关闭TFT_Gate极（-6V）。 3、VGMA_REF电压（15V）。 4、VZREF基准电压

1、V3D3电压（3.3V）供给格式变化IC。
2、VGH电压负责开启TFT_Gate极（27V），VGL电压负责关闭TFT_Gate极（-6V）。
3、VGMA_REF电压（15V）。
4、VZREF基准电压（2.4V）。

5、AVDD电压（15V）转换成14组（GM1-GM14）电压，对TFT显示电极进行充电与VCOM公共电压做比较形成不同的灰阶。
