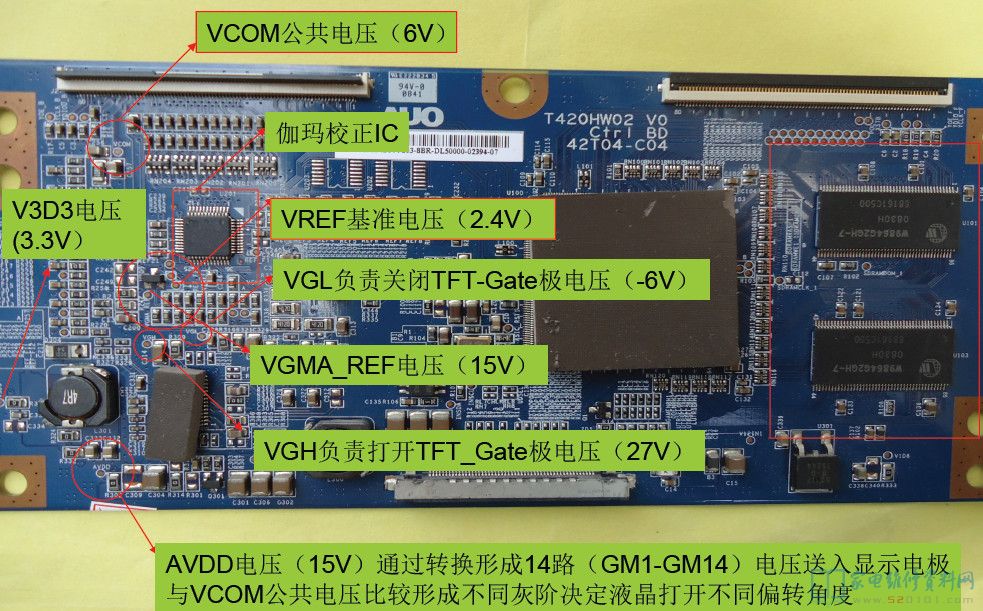

友达屏T420HW02逻辑板维修图解

摘要：

1、AVDD电压（15V）通过转换形成14路（GM1-GM14）电压送入显示电极与VCOM公共电压比较形成不同灰阶决定液晶点开不同偏转角度。 2、VGH负责打开TFT_Gate极电压（27V）。 3、VGMA_R

1、AVDD电压（15V）通过转换形成14路（GM1-GM14）电压送入显示电极与VCOM公共电压比较形成不同灰阶决定液晶点开不同偏转角度。
2、VGH负责打开TFT_Gate极电压（27V）。
3、VGMA_REF电压（15V）。
4、VGL负责关闭TFT-Gate极电压（-6V）。
5、VREF基准电压（2.4V）。
6、V3D3电压（3.3V）。
7、伽马校正IC。
8、VCOM公共电压（6V）。
