友达屏T315HW05逻辑板维修图解

摘要：

1、AVDD电压（15V）输入SCOF中用于液晶偏转扭转电压。 2、V3D3电压（3.3V）供给格式变换IC 3、VCOM公共电压（6.5V） 4、VGL电压（-6V）负责关闭TFT 5、VGH电压（27V）

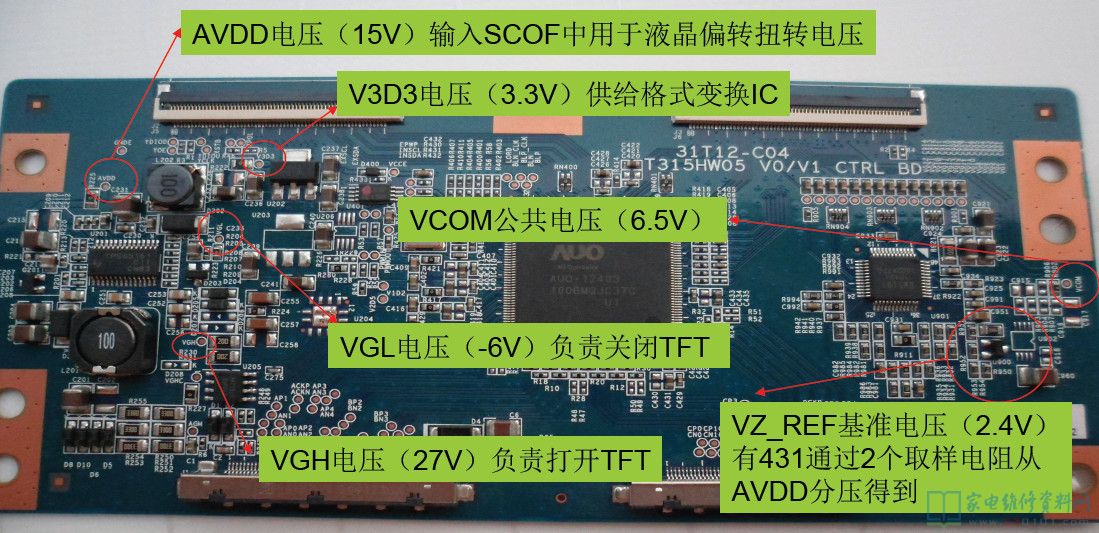

1、AVDD电压（15V）输入SCOF中用于液晶偏转扭转电压。
2、V3D3电压（3.3V）供给格式变换IC
3、VCOM公共电压（6.5V）
4、VGL电压（-6V）负责关闭TFT
5、VGH电压（27V）负责打开TFT
6、VZ_REF基准电压（2.4V）有431通过2个取样电阻从AVDD分压得到。
